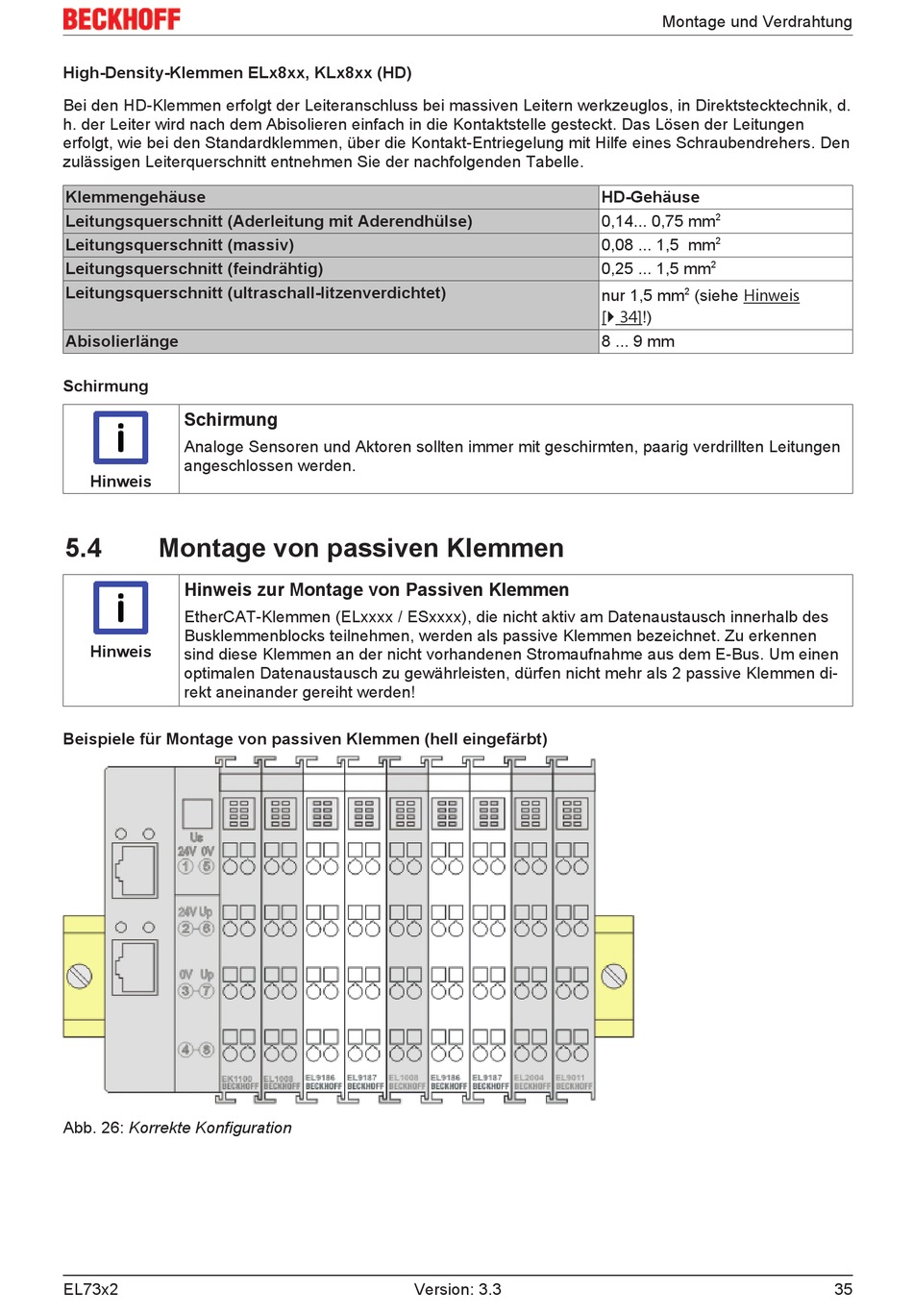

High-Density-Klemmen ELx8xx, KLx8xx (HD)
Bei den HD-Klemmen erfolgt der Leiteranschluss bei massiven Leitern werkzeuglos, in Direktstecktechnik, d.
h. der Leiter wird nach dem Abisolieren einfach in die Kontaktstelle gesteckt. Das Lösen der Leitungen
erfolgt, wie bei den Standardklemmen, über die Kontakt-Entriegelung mit Hilfe eines Schraubendrehers. Den
zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle.
Klemmengehäuse
Leitungsquerschnitt (Aderleitung mit Aderendhülse)
Leitungsquerschnitt (massiv)
Leitungsquerschnitt (feindrähtig)
Leitungsquerschnitt (ultraschall-litzenverdichtet)
Abisolierlänge
Schirmung
Schirmung
Analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitungen
angeschlossen werden.
Hinweis
5.4
Montage von passiven Klemmen
Hinweis zur Montage von Passiven Klemmen
EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des
Busklemmenblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen
Hinweis
sind diese Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen
optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als 2 passive Klemmen di-
rekt aneinander gereiht werden!
Beispiele für Montage von passiven Klemmen (hell eingefärbt)
Abb. 26: Korrekte Konfiguration
EL73x2
Version: 3.3
Montage und Verdrahtung
HD-Gehäuse
2
0,14... 0,75 mm
2
0,08 ... 1,5 mm
2
0,25 ... 1,5 mm
2
nur 1,5 mm
(siehe Hinweis
[} 34]!)
8 ... 9 mm
35
