Montage und Verdrahtung
5.6
EL7332 - LEDs und Anschlussbelegung
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes mög-
lich!
Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor
WARNUNG
Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!

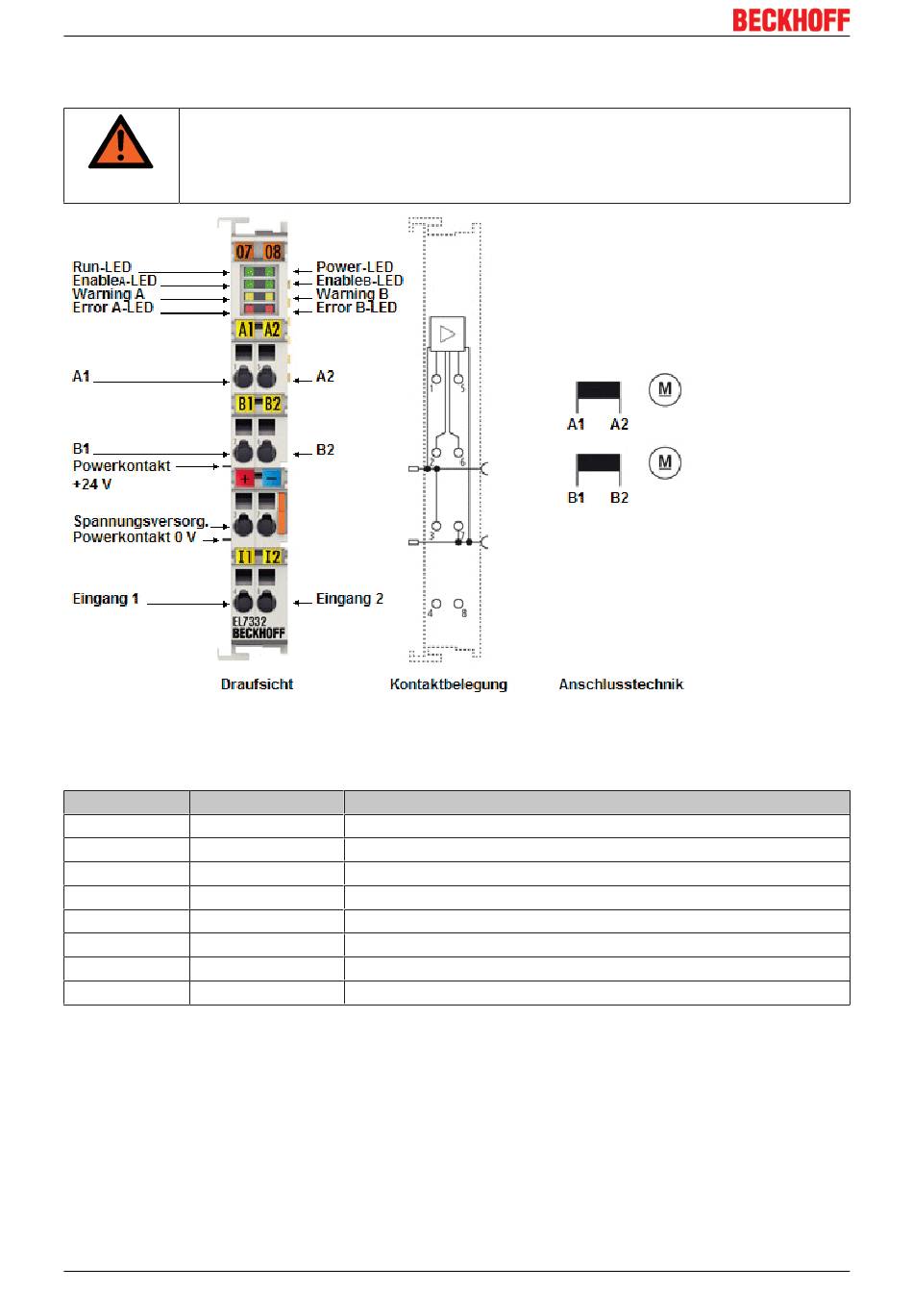

Abb. 32: EL7332 LEDs und Anschlussbelegung
EL7332 - Anschlussbelegung
Klemmstelle
Bezeichnung
1
A1
2
B1
3
24 V
4
Input 1
5
A2
6
B2
7
Power Motor 0 V
8
Input 2
40
Beschreibung
Motor A, Motorwicklung A1
Motor B, Motorwicklung B1
Einspeisung für Motorversorgung (maximal +24V
Digitaler Eingang 1 (+24 V
Motor A, Motorwicklung A2
Motor B, Motorwicklung B2
Einspeisung für Motorversorgung (0 V
Digitaler Eingang 2 (+24 V
Version: 3.3
DC
)
DC
)
DC
)
DC
)
EL73x2
