Bremswiderstand
Der an Kanal 2 der zweiten EL7342 angeschlossene Bremswiderstand verheizt die Bremsenergie der an
den anderen drei Kanälen angeschlossenen Motoren.

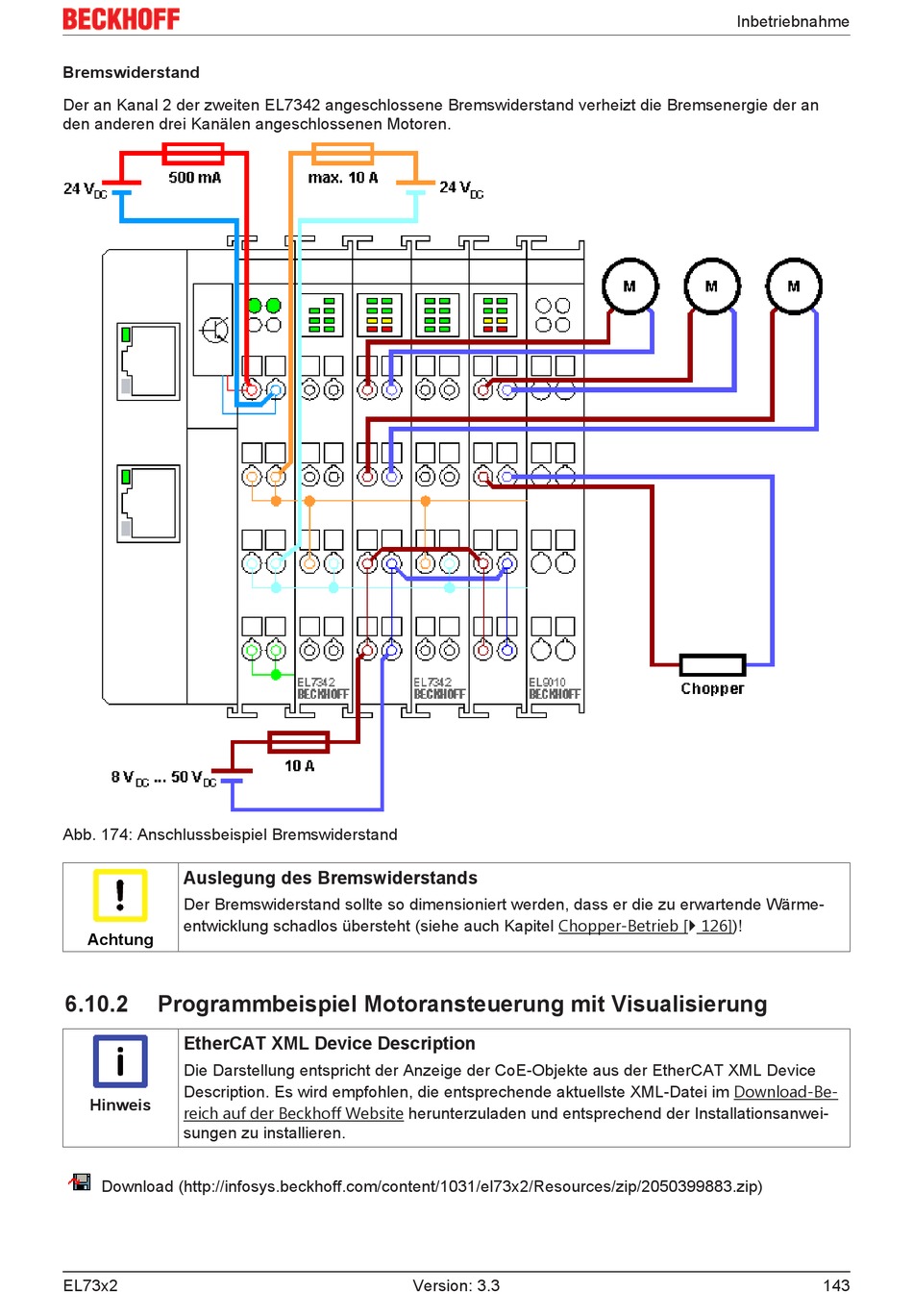

Abb. 174: Anschlussbeispiel Bremswiderstand
Auslegung des Bremswiderstands
Der Bremswiderstand sollte so dimensioniert werden, dass er die zu erwartende Wärme-
entwicklung schadlos übersteht (siehe auch Kapitel Chopper-Betrieb [} 126])!
Achtung
6.10.2
Programmbeispiel Motoransteuerung mit Visualisierung
EtherCAT XML Device Description
Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device
Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Be-
Hinweis
reich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanwei-
sungen zu installieren.
Download (http://infosys.beckhoff.com/content/1031/el73x2/Resources/zip/2050399883.zip)
EL73x2
Version: 3.3
Inbetriebnahme
143
