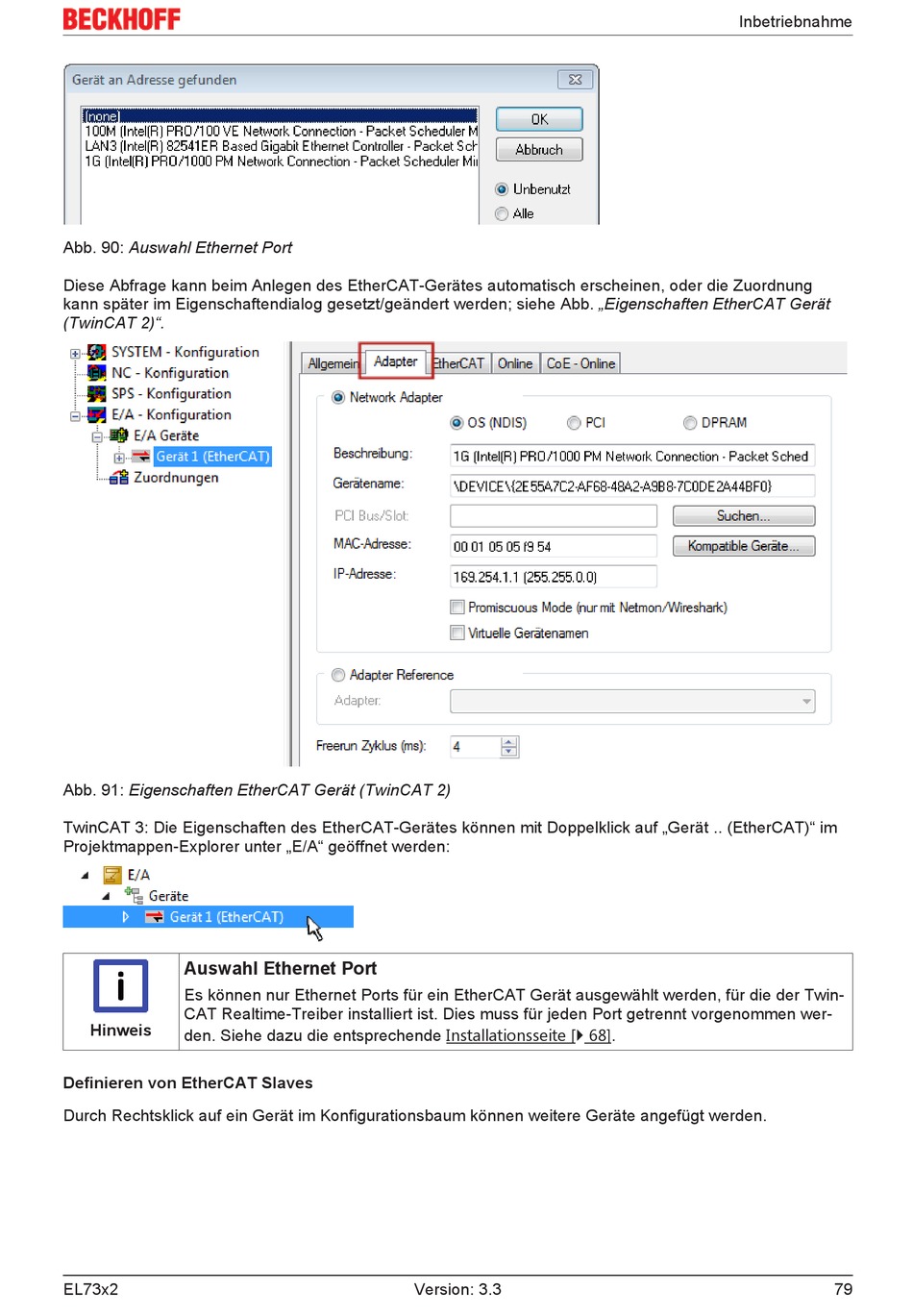

Abb. 90: Auswahl Ethernet Port
Diese Abfrage kann beim Anlegen des EtherCAT-Gerätes automatisch erscheinen, oder die Zuordnung
kann später im Eigenschaftendialog gesetzt/geändert werden; siehe Abb. „Eigenschaften EtherCAT Gerät
(TwinCAT 2)".
Abb. 91: Eigenschaften EtherCAT Gerät (TwinCAT 2)
TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)" im
Projektmappen-Explorer unter „E/A" geöffnet werden:
Auswahl Ethernet Port
Es können nur Ethernet Ports für ein EtherCAT Gerät ausgewählt werden, für die der Twin-
CAT Realtime-Treiber installiert ist. Dies muss für jeden Port getrennt vorgenommen wer-
Hinweis
den. Siehe dazu die entsprechende Installationsseite [} 68].
Definieren von EtherCAT Slaves
Durch Rechtsklick auf ein Gerät im Konfigurationsbaum können weitere Geräte angefügt werden.
EL73x2
Version: 3.3
Inbetriebnahme
79
