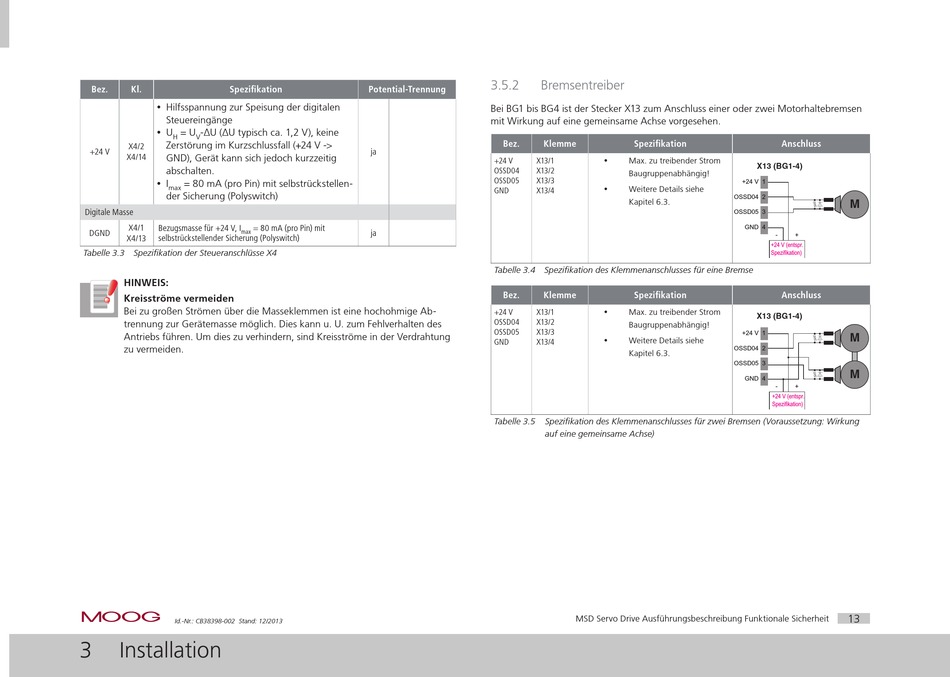

Bremsentreiber - Moog MSD Servo Drive Ausführungsbeschreibung

Bez. Kl. Spezifikation
y Hilfsspannung zur Speisung der digitalen
Steuereingänge
y U = U -∆U (∆U typisch ca. 1,2 V), keine
H V
Zerstörung im Kurzschlussfall (+24 V ->
X4/2
+24 V
X4/14 GND), Gerät kann sich jedoch kurzzeitig
abschalten.
y I = 80 mA (pro Pin) mit selbstrückstellen-
max
der Sicherung (Polyswitch)
Digitale Masse
X4/1
Bezugsmasse für +24 V, I = 80 mA (pro Pin) mit
DGND max
X4/13 selbstrückstellender Sicherung (Polyswitch)
Tabelle 3.3 Spezifikation der Steueranschlüsse X4
HINWEIS:
Kreisströme vermeiden
Bei zu großen Strömen über die Masseklemmen ist eine hochohmige Ab-
trennung zur Gerätemasse möglich. Dies kann u. U. zum Fehlverhalten des
Antriebs führen. Um dies zu verhindern, sind Kreisströme in der Verdrahtung
zu vermeiden.
moog
Id.-Nr.: CB38398-002 Stand: 12/2013
3 Installation
3.5.2

Bremsentreiber

Potential-Trennung
Bei BG1 bis BG4 ist der Stecker X13 zum Anschluss einer oder zwei Motorhaltebremsen
mit Wirkung auf eine gemeinsame Achse vorgesehen.
Bez. Klemme
ja
+24 V X13/1
OSSD04 X13/2
OSSD05 X13/3
GND X13/4
ja
Tabelle 3.4 Spezifikation des Klemmenanschlusses für eine Bremse
Bez. Klemme
+24 V X13/1
OSSD04 X13/2
OSSD05 X13/3
GND X13/4
Tabelle 3.5 Spezifikation des Klemmenanschlusses für zwei Bremsen (Voraussetzung: Wirkung
auf eine gemeinsame Achse)
Spezifikation
y Max. zu treibender Strom
Baugruppenabhängig!
+24 V 1
y Weitere Details siehe
OSSD04 2
Kapitel 6.3.
OSSD05 3
GND 4
Spezifikation
y Max. zu treibender Strom
Baugruppenabhängig!
+24 V 1
y Weitere Details siehe
OSSD04 2
Kapitel 6.3.
OSSD05 3
GND 4
MSD Servo Drive Ausführungsbeschreibung Funktionale Sicherheit
Anschluss
X13 (BG1-4)
M
- +
+24 V (entspr.
Spezifikation)
Anschluss
X13 (BG1-4)
M
M
- +
+24 V (entspr.
Spezifikation)
13
