Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
+10 V 50
A IN
53
6 6
A IN
54
COM
55
A OUT
42
COM
39

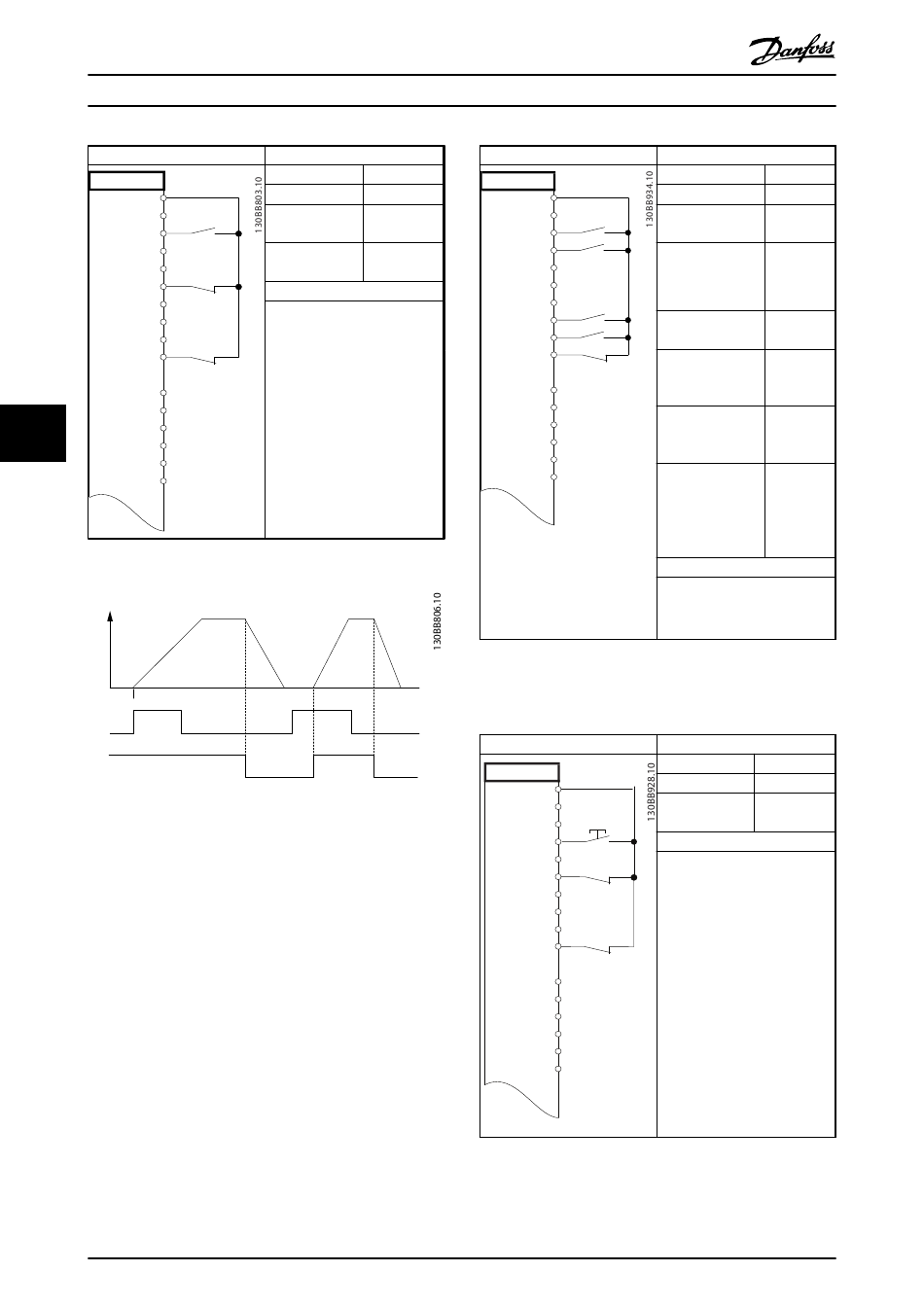

Tabelle 6.6 Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 6.3 Puls-Start/Stopp invers
34
Produkthandbuch für VLT
Parameter
Funktion Einstellung
5-10 Klemme 18 [9] Puls-Start
Digitaleingang
5-12 Klemme 27 [6] Stopp
Digitaleingang (invers)
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn 5-12 Klemme 27 Digital-
eingang auf [0] Ohne Funktion
programmiert ist, wird keine
Drahtbrücke zu Klemme 27
benötigt.
Klemme 37 ist eine Option.
MG11AJ03 - Ver. 2013-11-01
®
HVAC Drive
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.7 Start/Stopp mit Reversierung und 4 Festdrehzahlen

6.1.3 Externe Alarmquittierung

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.8 Externe Alarmquittierung
Parameter
Funktion Einstellung
5-10 Klemme 18 [8] Start
Digitaleingang
5-11 Klemme 19 [10]
Digitaleingang Reversierun
g*
5-12 Klemme 27 [0] Ohne
Digitaleingang Funktion
5-14 Klemme 32 [16]
Digitaleingang Festsollwert
Bit 0
5-15 Klemme 33 [17]
Digitaleingang Festsollwert
Bit 1
3-10 Festsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
* = Werkseinstellung
Hinweise/Anmerkungen:
Klemme 37 ist eine Option.
Parameter
Funktion Einstellung
5-11 Klemme 19 [1] Reset
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
Klemme 37 ist eine Option.
