Profinet-Anschluss GatewayControl
Die GatewayControl ist ein Profinet-I/O-Device und liefert oder nimmt Informationen nur dann an, wenn sie durch die
übergeordnete SPS abgefragt werden. Die GatewayControl kommuniziert nicht selbständig mit anderen Geräten.

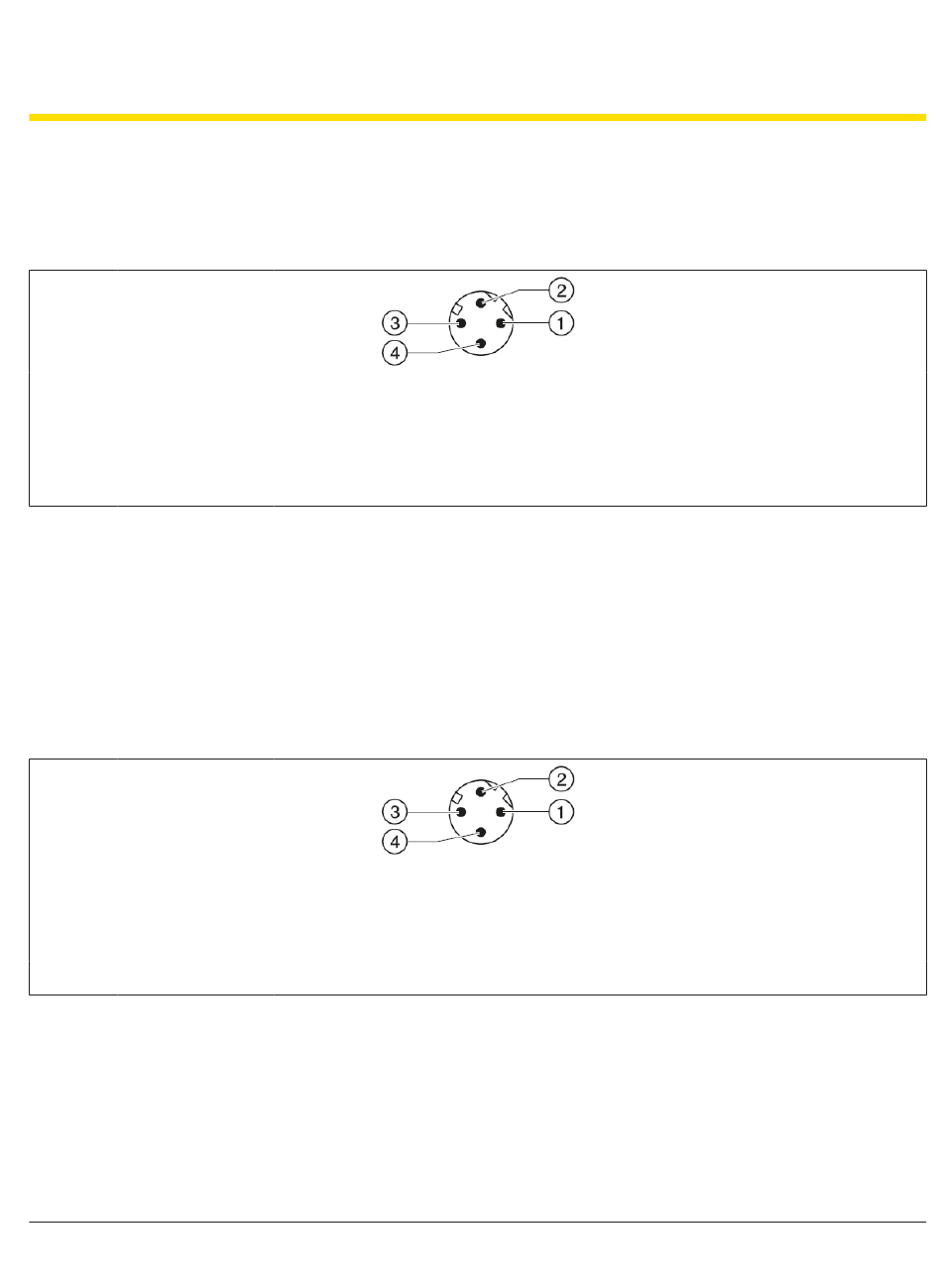

Der Anschluss M12 ist D-codiert.
1
TD+
2
RD+
3
TD-
4
RD-
Für die Planung und Installation von Profinet Systemen müssen die Planungs- und Montagerichtlinien von „PROFIBUS
and PROFINET International" beachtet werden. Diese können unter http://www.profibus.com bezogen werden.
EtherNet/IP-Anschluss GatewayControl
Die GatewayControl EtherNet/IP ist ein Communications-Adapter und liefert oder nimmt Informationen nur dann an,
wenn sie durch eine übergeordnete Steuerung abgefragt werden. Die GatewayControl kommuniziert nicht selbständig
mit anderen Geräten.
Der Anschluss M12 ist D-codiert.
1
TD+
2
RD+
3
TD-
4
RD-
Für die Planung und Installation von Profinet Systemen müssen die Planungs- und Montagerichtlinien der ODVA
beachtet werden. Diese können unter http://www.odva.org bezogen werden.
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Transmission Data +
Receive Data +
Transmission Data -
Receive Data -
Transmission Data +
Receive Data +
Transmission Data -
Receive Data -
