Anhang
SegmentControl und ComControl werden mit einer Node-ID adressiert, die bei der Projektierung der Förderanlage
durch den Configurator vergeben wird.
In der vorherigen Grafik bedeutet ID 010 / LZ die linke Zone einer SegmentControl oder die Zone einer ComControl
mit der Node-ID 10. Mit ID 011 / RZ ist die rechte Zone einer SegmentControl mit der Node-ID 11 gemeint. Eine
ComControl verwendet nur den LSCR-Eintrag für die linke Zone. Der im Prozessabbild für diese Node-ID reservierte
Eintrag für die rechte Zone wird nicht verwendet.
Aus der Node-ID berechnet sich die Zonenadresse:
• Für die linke Zone: Zonenadresse := ((Node-ID - 10) * 2) + 1
• Für die rechte Zone: Zonenadresse := ((Node-ID - 10) * 2) + 2
Die so berechnete Zonenadresse wird bei den azyklischen Schreib-/Lesezugriffen (Fehlerstatus / Einstellwerte der
Zonen) für die Zonenauswahl benutzt. Alternativ zu der Berechnung der Zonenadresse kann diese auch über
den Configurator exportiert werden (siehe „Zonenbezeichnung ändern", Seite 44). Aus der Zonenadresse lässt
sich weiterhin ein Index in das Prozessabbild der GatewayControl berechnen, mit dem das Zonenstatus- und -
controlregister gelesen bzw. geschrieben werden kann.
Der Index in das Prozessabbild berechnet sich wie folgt:
• Index := (Zonenadresse - 1) + 2
Und damit die I/O-Adresse für eine bestimmte Zone der Förderanlage:
• I/O-Adresse := BasisAdresse + Index

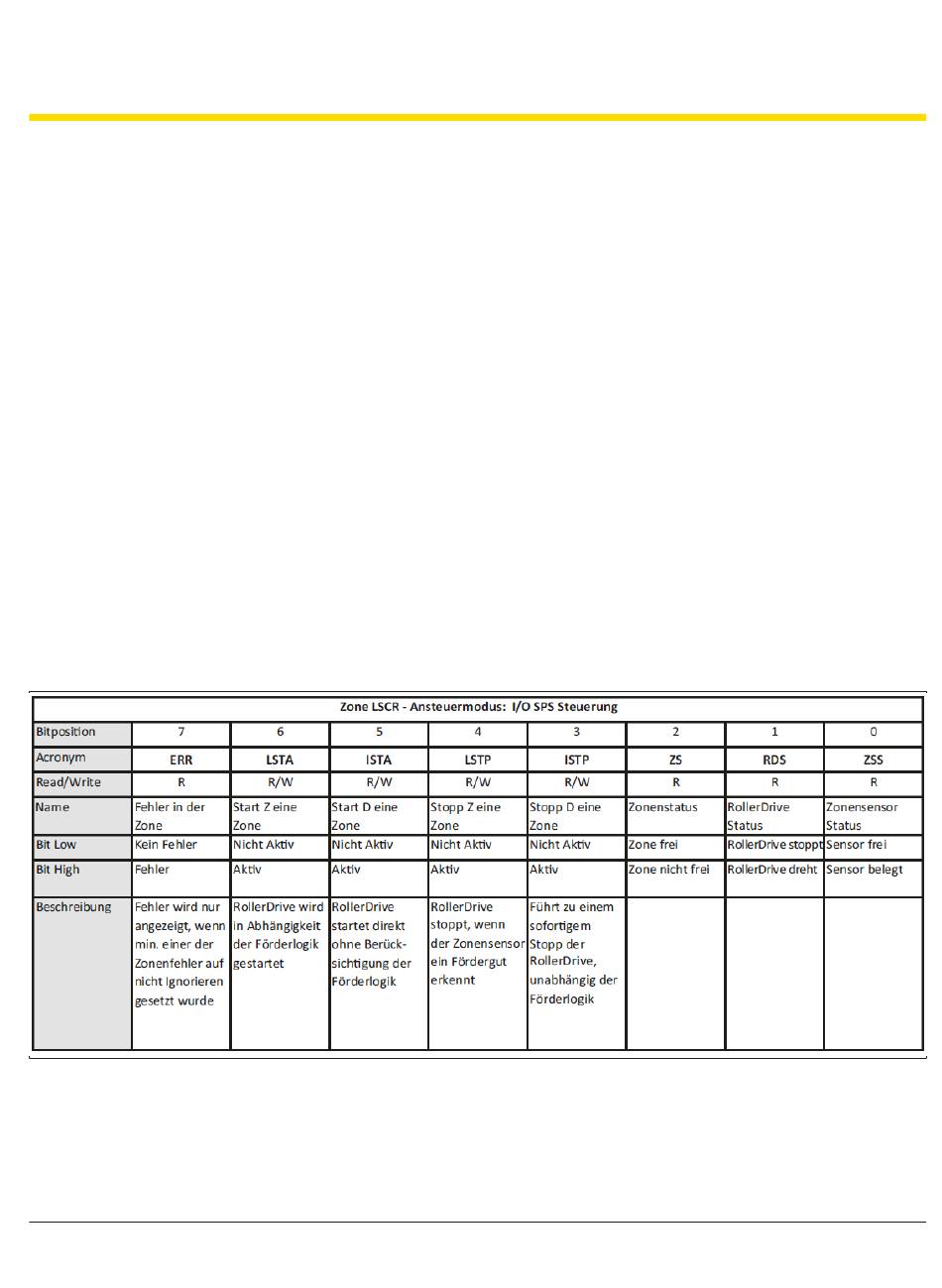

LSCR – Local State/Control-Register für den Ansteuermodus I/O-SPS-Steuerung
