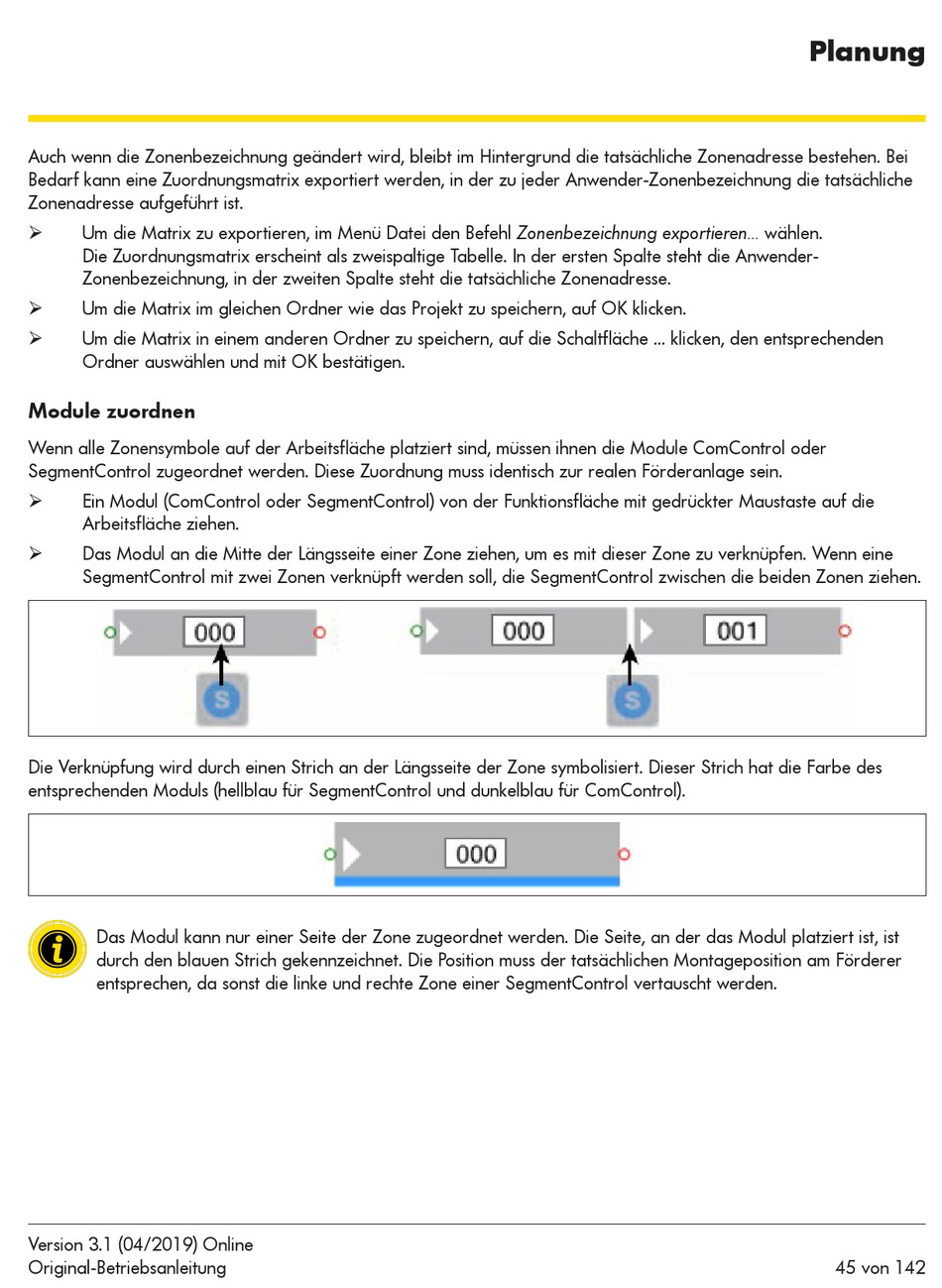

Module Zuordnen - Interroll ConveyorControl Betriebsanleitung

Auch wenn die Zonenbezeichnung geändert wird, bleibt im Hintergrund die tatsächliche Zonenadresse bestehen. Bei
Bedarf kann eine Zuordnungsmatrix exportiert werden, in der zu jeder Anwender-Zonenbezeichnung die tatsächliche
Zonenadresse aufgeführt ist.
Um die Matrix zu exportieren, im Menü Datei den Befehl Zonenbezeichnung exportieren... wählen.
¾
Die Zuordnungsmatrix erscheint als zweispaltige Tabelle. In der ersten Spalte steht die Anwender-
Zonenbezeichnung, in der zweiten Spalte steht die tatsächliche Zonenadresse.
Um die Matrix im gleichen Ordner wie das Projekt zu speichern, auf OK klicken.
¾
Um die Matrix in einem anderen Ordner zu speichern, auf die Schaltfläche ... klicken, den entsprechenden
¾
Ordner auswählen und mit OK bestätigen.

Module zuordnen

Wenn alle Zonensymbole auf der Arbeitsfläche platziert sind, müssen ihnen die Module ComControl oder
SegmentControl zugeordnet werden. Diese Zuordnung muss identisch zur realen Förderanlage sein.
Ein Modul (ComControl oder SegmentControl) von der Funktionsfläche mit gedrückter Maustaste auf die
¾
Arbeitsfläche ziehen.
Das Modul an die Mitte der Längsseite einer Zone ziehen, um es mit dieser Zone zu verknüpfen. Wenn eine
¾
SegmentControl mit zwei Zonen verknüpft werden soll, die SegmentControl zwischen die beiden Zonen ziehen.
Die Verknüpfung wird durch einen Strich an der Längsseite der Zone symbolisiert. Dieser Strich hat die Farbe des
entsprechenden Moduls (hellblau für SegmentControl und dunkelblau für ComControl).
Das Modul kann nur einer Seite der Zone zugeordnet werden. Die Seite, an der das Modul platziert ist, ist
durch den blauen Strich gekennzeichnet. Die Position muss der tatsächlichen Montageposition am Förderer
entsprechen, da sonst die linke und rechte Zone einer SegmentControl vertauscht werden.
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Planung
45 von 142
