Montage und Installation

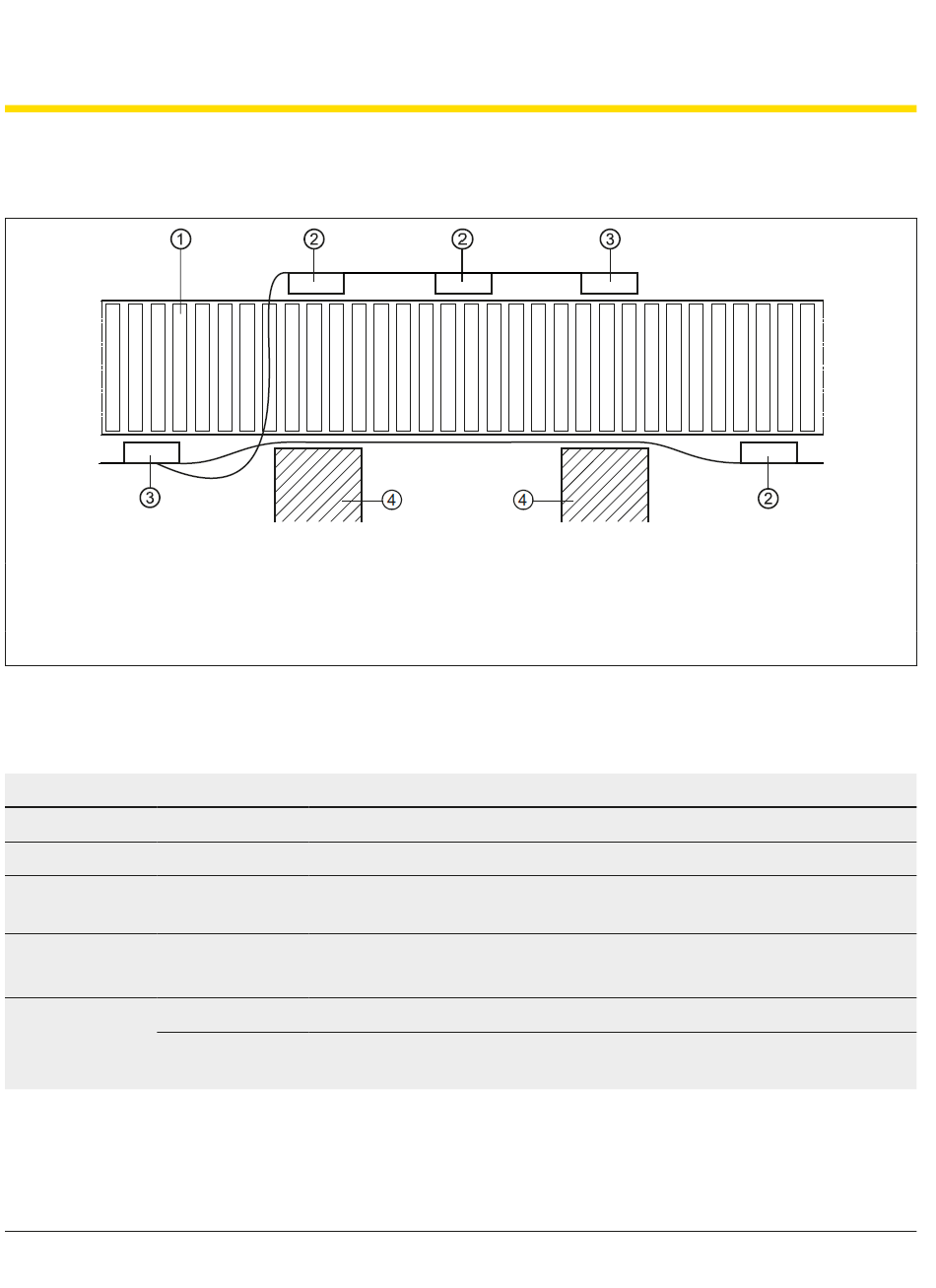

Eine Leitung für die andere Seite abzweigen: Anschluss an ‚Data A1' oder ‚Data A2' einer ComControl. Die
abgezweigte Leitung muss am Ende mit einem Abschlusswiderstand oder einer ComControl mit aktiviertem
Abschlusswiderstand terminiert werden.
1 Förderanlage
2 SegmentControl oder ComControl
3 ComControl
4 Hindernis (Mauer, Stützpfeiler oder ähnliches)
Übersicht Anschlüsse
Die Module verfügen über folgende Anschlüsse:
Modul Anschluss
alle Power
alle Data
CentralControl/ USB
GatewayControl
GatewayControl Field Bus
SegmentControl RD left, RD right
Sensor left,
Sensor right
68 von 142
Signal/Komponente
Spannungsversorgung
Bus-Kommunikation
USB 2.0
Profibus
Profinet oder EtherNet/IP
RollerDrive
Zonen-Sensor
Kontaktierung
Flachbandleitung über Dorn
Flachbandleitung über Dorn
USB-Mini-B, 5-polig
M12, 5-polig, B-codiert
M12, 4-polig, D-codiert
5-polig M8, snap in
4-polig, Einbaubuchse M8
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Typ
IN
IN/OUT
IN/OUT
IN/OUT
OUT
IN
