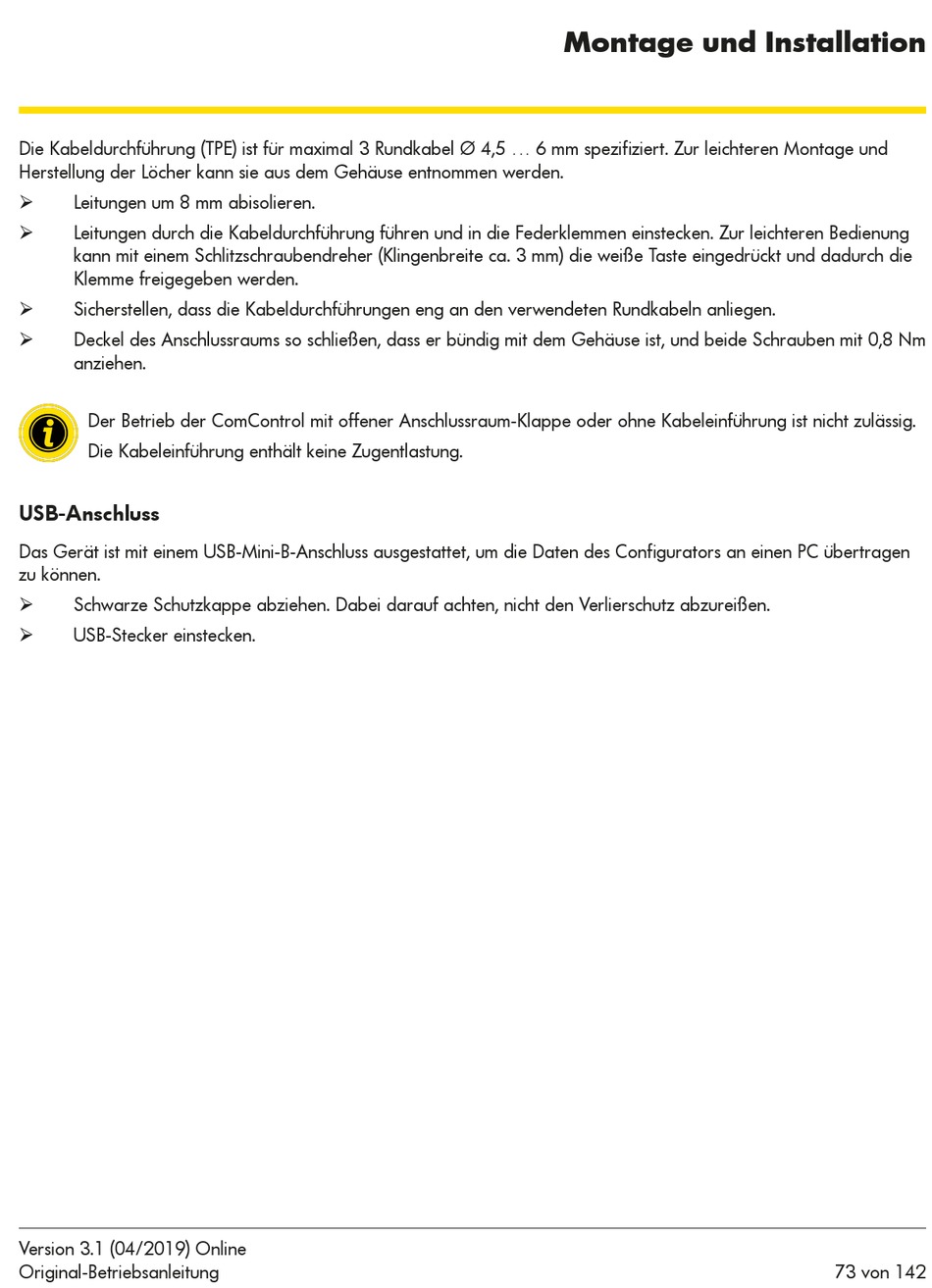

Die Kabeldurchführung (TPE) ist für maximal 3 Rundkabel Ø 4,5 ... 6 mm spezifiziert. Zur leichteren Montage und
Herstellung der Löcher kann sie aus dem Gehäuse entnommen werden.
Leitungen um 8 mm abisolieren.
¾
Leitungen durch die Kabeldurchführung führen und in die Federklemmen einstecken. Zur leichteren Bedienung
¾
kann mit einem Schlitzschraubendreher (Klingenbreite ca. 3 mm) die weiße Taste eingedrückt und dadurch die
Klemme freigegeben werden.
Sicherstellen, dass die Kabeldurchführungen eng an den verwendeten Rundkabeln anliegen.
¾
Deckel des Anschlussraums so schließen, dass er bündig mit dem Gehäuse ist, und beide Schrauben mit 0,8 Nm
¾
anziehen.
Der Betrieb der ComControl mit offener Anschlussraum-Klappe oder ohne Kabeleinführung ist nicht zulässig.
Die Kabeleinführung enthält keine Zugentlastung.
USB-Anschluss
Das Gerät ist mit einem USB-Mini-B-Anschluss ausgestattet, um die Daten des Configurators an einen PC übertragen
zu können.
Schwarze Schutzkappe abziehen. Dabei darauf achten, nicht den Verlierschutz abzureißen.
¾
USB-Stecker einstecken.
¾
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Montage und Installation
73 von 142
