Montage und Installation
Ein- und Ausgänge ComControl
Im Anschlussraum der ComControl gibt es die Möglichkeit, weitere Ein- und Ausgänge anzuschließen. Außerdem
befindet sich hier der Dip-Schalter, mit dem der Abschlusswiderstand für die Bus-Leitung ein- und ausgeschaltet
werden kann.

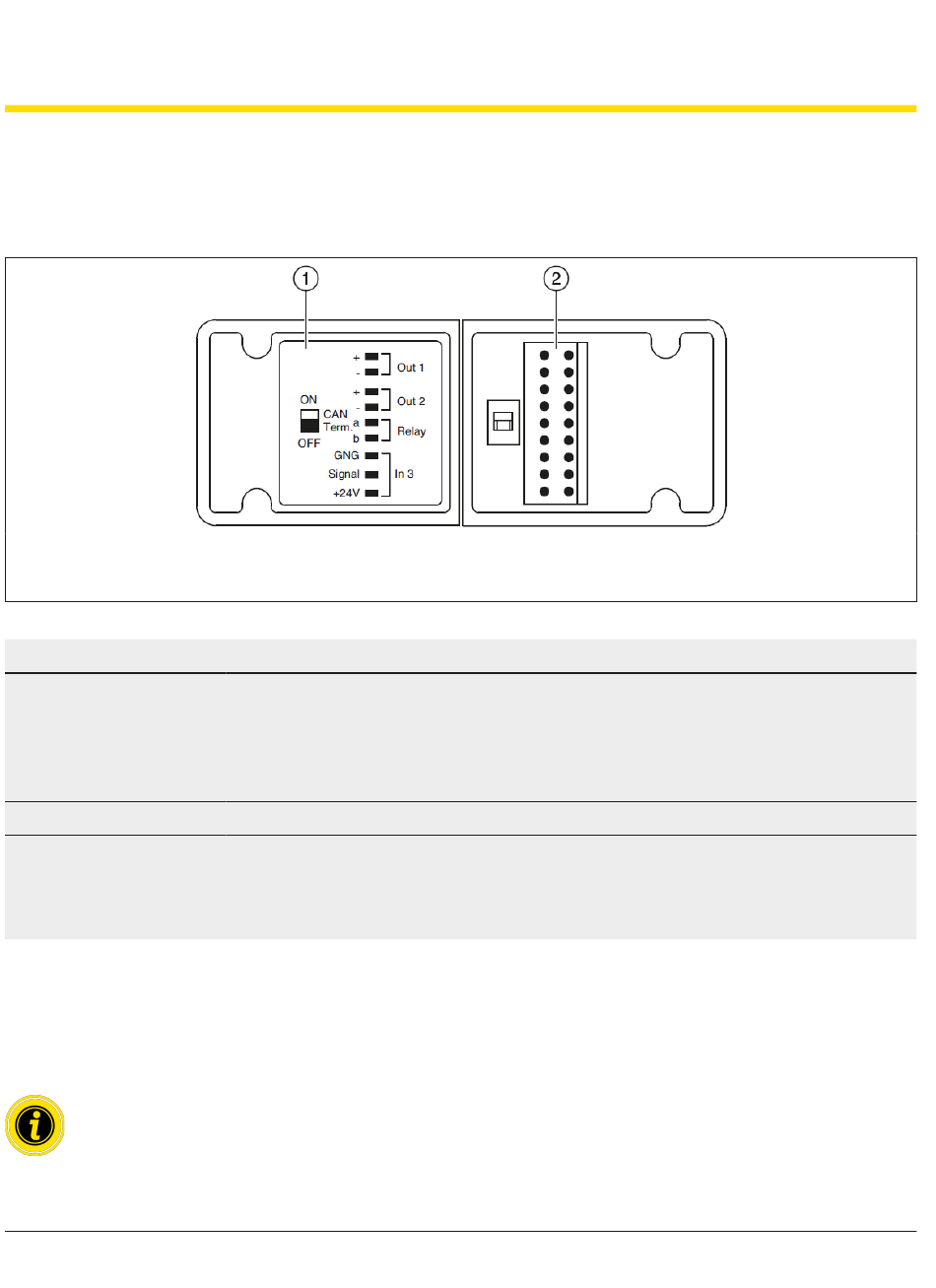

1 Anschlussplan im Gehäusedeckel
2 Dip-Schalter und Federklemmenblock für Ein- und Ausgänge
Anschluss
Out 1
und
Out 2
Relay
In 3
Alle Anschlüsse im Anschlussraum sind Federklemmen für werkzeuglose Installation. Folgende Leiter können
angeschlossen werden:
• Litze 0,2 ... 1,5 mm2, ein- bzw. feindrähtig ohne Aderendhülse
• Litze 0,25 ... 1,5 mm2 mit Aderendhülse (bei Aderendhülse mit Kragen max. 0,75 mm2)
Der Leiterquerschnitt muss gemäß dem höchstmöglichen Laststrom ausgewählt werden.
72 von 142
Beschreibung
Digitaler Ausgang. Die Nutzung des Signals (z. B. als Fehlerausgang) und die
Schaltfunktion (normally open oder normally closed) können parametriert werden.
Hinweise:
• Die Ausgänge Out 1 und Out 2 dürfen nicht verkettet werden.
• Die Einspeisung von Spannungen an Out 1 und Out 2 ist nicht erlaubt.
Galvanisch getrennter Relaiskontakt
Digitales Eingangssignal. Bewertung des Signals (NPN oder PNP) und die
Schaltfunktion (normally open oder normally closed) kann parametriert werden.
Weiterhin kann parametriert werden, wozu das Signal genutzt wird z. B. als
Startsensor.
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
