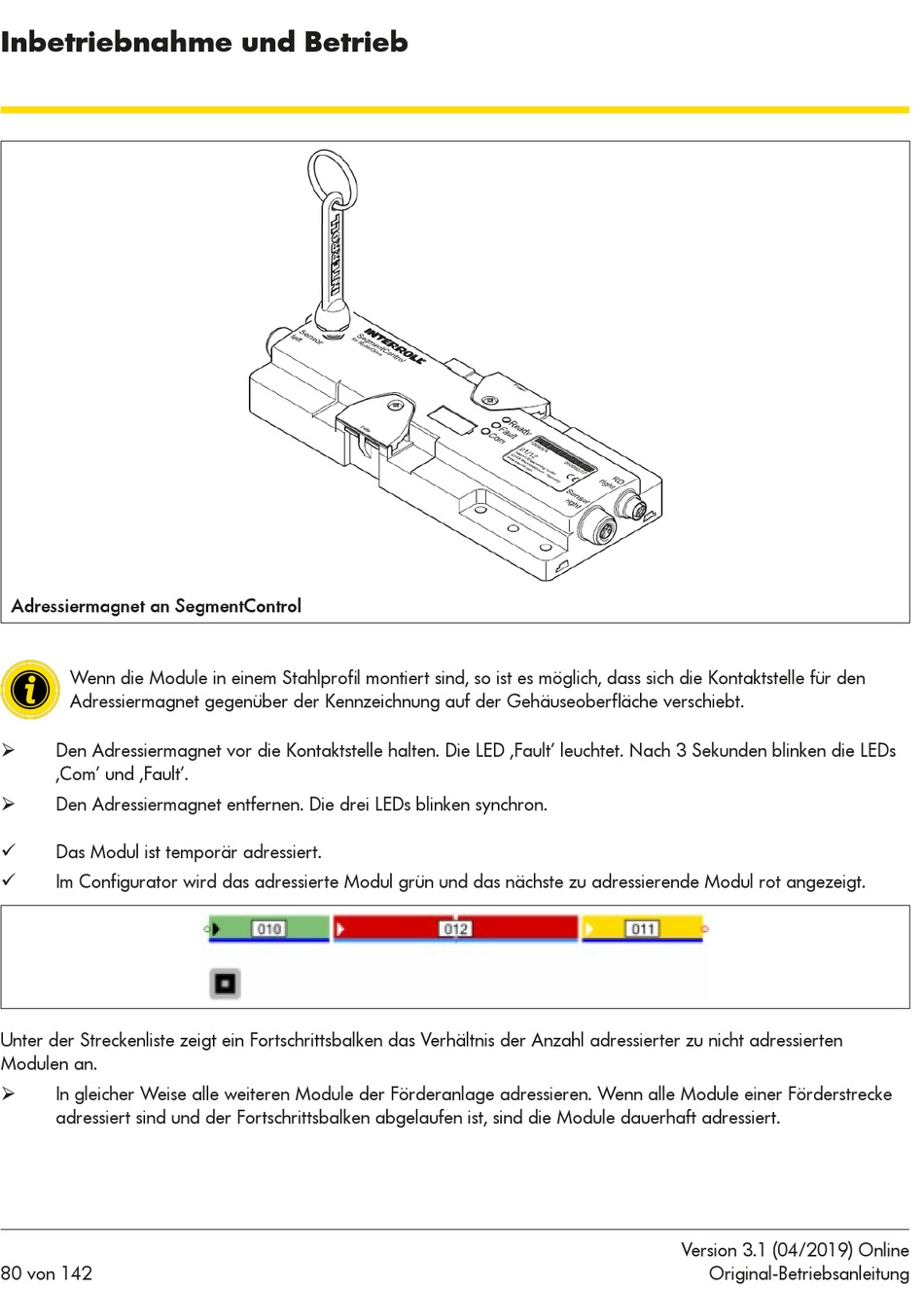

Inbetriebnahme und Betrieb
Adressiermagnet an SegmentControl
Wenn die Module in einem Stahlprofil montiert sind, so ist es möglich, dass sich die Kontaktstelle für den
Adressiermagnet gegenüber der Kennzeichnung auf der Gehäuseoberfläche verschiebt.
Den Adressiermagnet vor die Kontaktstelle halten. Die LED ‚Fault' leuchtet. Nach 3 Sekunden blinken die LEDs
¾
‚Com' und ‚Fault'.
Den Adressiermagnet entfernen. Die drei LEDs blinken synchron.
¾
Das Modul ist temporär adressiert.
ü
Im Configurator wird das adressierte Modul grün und das nächste zu adressierende Modul rot angezeigt.
ü
Unter der Streckenliste zeigt ein Fortschrittsbalken das Verhältnis der Anzahl adressierter zu nicht adressierten
Modulen an.
In gleicher Weise alle weiteren Module der Förderanlage adressieren. Wenn alle Module einer Förderstrecke
¾
adressiert sind und der Fortschrittsbalken abgelaufen ist, sind die Module dauerhaft adressiert.
80 von 142
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
