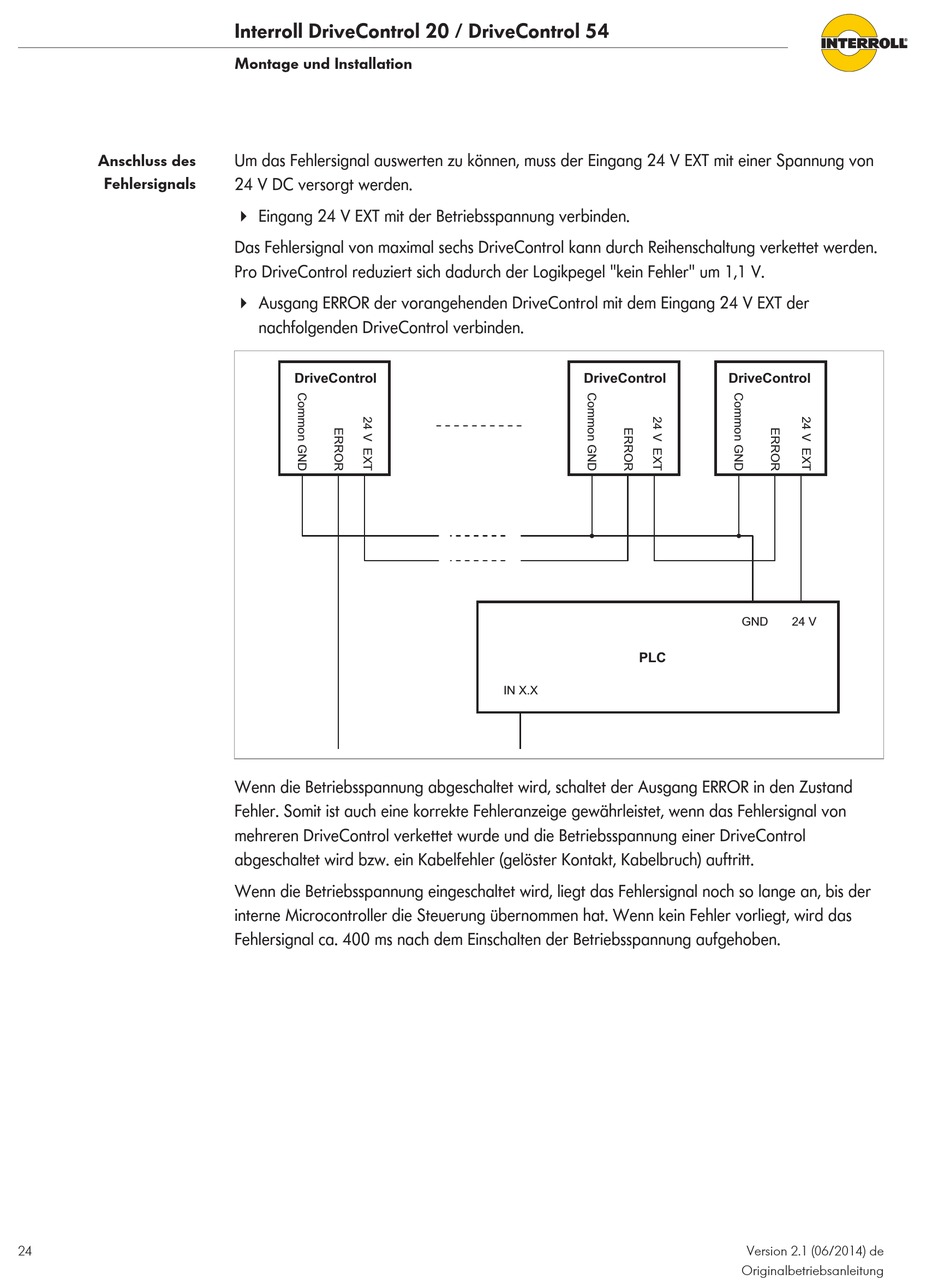

Anschluss Des Fehlersignals - Interroll DriveControl 20 Betriebsanleitung

Interroll DriveControl 20 / DriveControl 54
Montage und Installation
Um das Fehlersignal auswerten zu können, muss der Eingang 24 V EXT mit einer Spannung von
Anschluss des
Fehlersignals 24 V DC versorgt werden.
4 Eingang 24 V EXT mit der Betriebsspannung verbinden.
Das Fehlersignal von maximal sechs DriveControl kann durch Reihenschaltung verkettet werden.
Pro DriveControl reduziert sich dadurch der Logikpegel "kein Fehler" um 1,1 V.
4 Ausgang ERROR der vorangehenden DriveControl mit dem Eingang 24 V EXT der
nachfolgenden DriveControl verbinden.
DriveControl DriveControl DriveControl
GND 24 V
PLC
IN X.X
Wenn die Betriebsspannung abgeschaltet wird, schaltet der Ausgang ERROR in den Zustand
Fehler. Somit ist auch eine korrekte Fehleranzeige gewährleistet, wenn das Fehlersignal von
mehreren DriveControl verkettet wurde und die Betriebsspannung einer DriveControl
abgeschaltet wird bzw. ein Kabelfehler (gelöster Kontakt, Kabelbruch) auftritt.
Wenn die Betriebsspannung eingeschaltet wird, liegt das Fehlersignal noch so lange an, bis der
interne Microcontroller die Steuerung übernommen hat. Wenn kein Fehler vorliegt, wird das
Fehlersignal ca. 400 ms nach dem Einschalten der Betriebsspannung aufgehoben.
24 Version 2.1 (06/2014) de
Originalbetriebsanleitung
