Modul
Anschluss
ComControl
Data A1
Data A2
RD
Zone Sensor
Add. Sensor
In/Out
(Anschlussraum)
Die elektrischen Kennwerte der Anschlüsse sind im Anhang verzeichnet (siehe „Elektrische Daten der Anschlüsse", Seite
138).

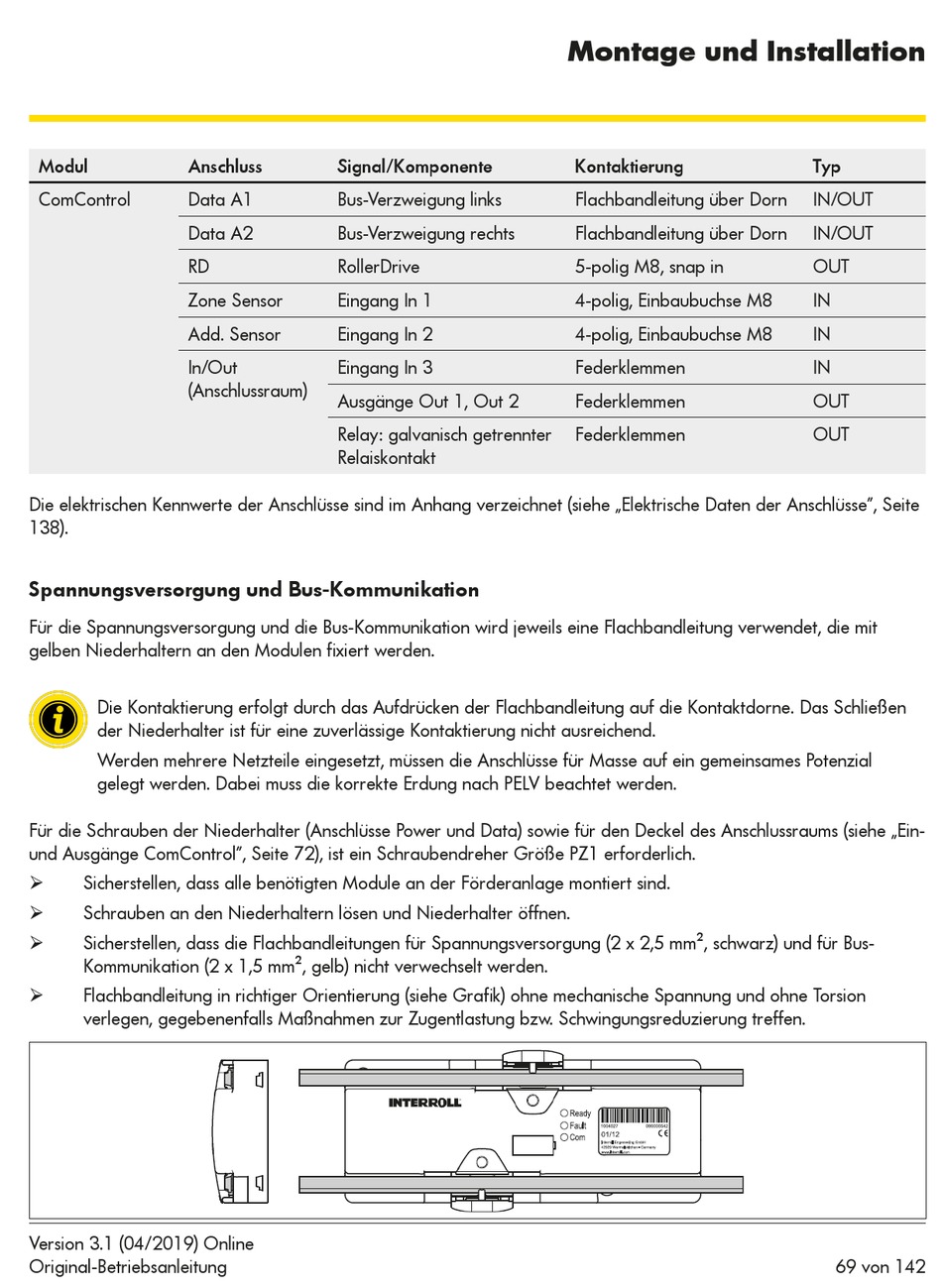

Spannungsversorgung und Bus-Kommunikation
Für die Spannungsversorgung und die Bus-Kommunikation wird jeweils eine Flachbandleitung verwendet, die mit
gelben Niederhaltern an den Modulen fixiert werden.
Die Kontaktierung erfolgt durch das Aufdrücken der Flachbandleitung auf die Kontaktdorne. Das Schließen
der Niederhalter ist für eine zuverlässige Kontaktierung nicht ausreichend.
Werden mehrere Netzteile eingesetzt, müssen die Anschlüsse für Masse auf ein gemeinsames Potenzial
gelegt werden. Dabei muss die korrekte Erdung nach PELV beachtet werden.
Für die Schrauben der Niederhalter (Anschlüsse Power und Data) sowie für den Deckel des Anschlussraums (siehe „Ein-
und Ausgänge ComControl", Seite 72), ist ein Schraubendreher Größe PZ1 erforderlich.
Sicherstellen, dass alle benötigten Module an der Förderanlage montiert sind.
¾
Schrauben an den Niederhaltern lösen und Niederhalter öffnen.
¾
Sicherstellen, dass die Flachbandleitungen für Spannungsversorgung (2 x 2,5 mm², schwarz) und für Bus-
¾
Kommunikation (2 x 1,5 mm², gelb) nicht verwechselt werden.
Flachbandleitung in richtiger Orientierung (siehe Grafik) ohne mechanische Spannung und ohne Torsion
¾
verlegen, gegebenenfalls Maßnahmen zur Zugentlastung bzw. Schwingungsreduzierung treffen.
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Signal/Komponente
Bus-Verzweigung links
Bus-Verzweigung rechts
RollerDrive
Eingang In 1
Eingang In 2
Eingang In 3
Ausgänge Out 1, Out 2
Relay: galvanisch getrennter
Relaiskontakt
Montage und Installation
Kontaktierung
Flachbandleitung über Dorn
Flachbandleitung über Dorn
5-polig M8, snap in
4-polig, Einbaubuchse M8
4-polig, Einbaubuchse M8
Federklemmen
Federklemmen
Federklemmen
Typ
IN/OUT
IN/OUT
OUT
IN
IN
IN
OUT
OUT
