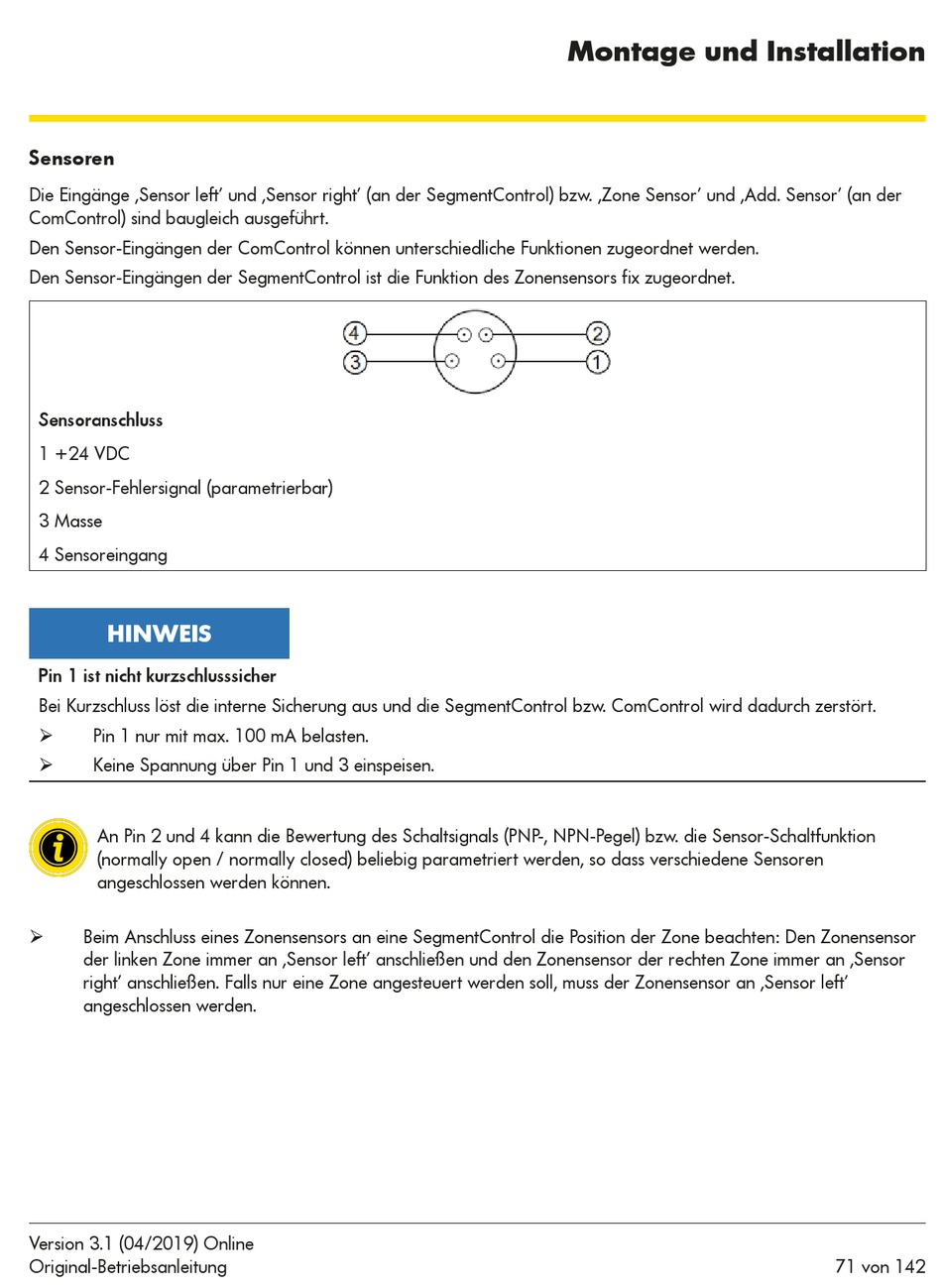

Sensoren
Die Eingänge ‚Sensor left' und ‚Sensor right' (an der SegmentControl) bzw. ‚Zone Sensor' und ‚Add. Sensor' (an der
ComControl) sind baugleich ausgeführt.
Den Sensor-Eingängen der ComControl können unterschiedliche Funktionen zugeordnet werden.
Den Sensor-Eingängen der SegmentControl ist die Funktion des Zonensensors fix zugeordnet.
Sensoranschluss
1 +24 VDC
2 Sensor-Fehlersignal (parametrierbar)
3 Masse
4 Sensoreingang
HINWEIS
Pin 1 ist nicht kurzschlusssicher
Bei Kurzschluss löst die interne Sicherung aus und die SegmentControl bzw. ComControl wird dadurch zerstört.
Pin 1 nur mit max. 100 mA belasten.
¾
Keine Spannung über Pin 1 und 3 einspeisen.
¾
An Pin 2 und 4 kann die Bewertung des Schaltsignals (PNP-, NPN-Pegel) bzw. die Sensor-Schaltfunktion
(normally open / normally closed) beliebig parametriert werden, so dass verschiedene Sensoren
angeschlossen werden können.
Beim Anschluss eines Zonensensors an eine SegmentControl die Position der Zone beachten: Den Zonensensor
¾
der linken Zone immer an ‚Sensor left' anschließen und den Zonensensor der rechten Zone immer an ‚Sensor
right' anschließen. Falls nur eine Zone angesteuert werden soll, muss der Zonensensor an ‚Sensor left'
angeschlossen werden.
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Montage und Installation
71 von 142
