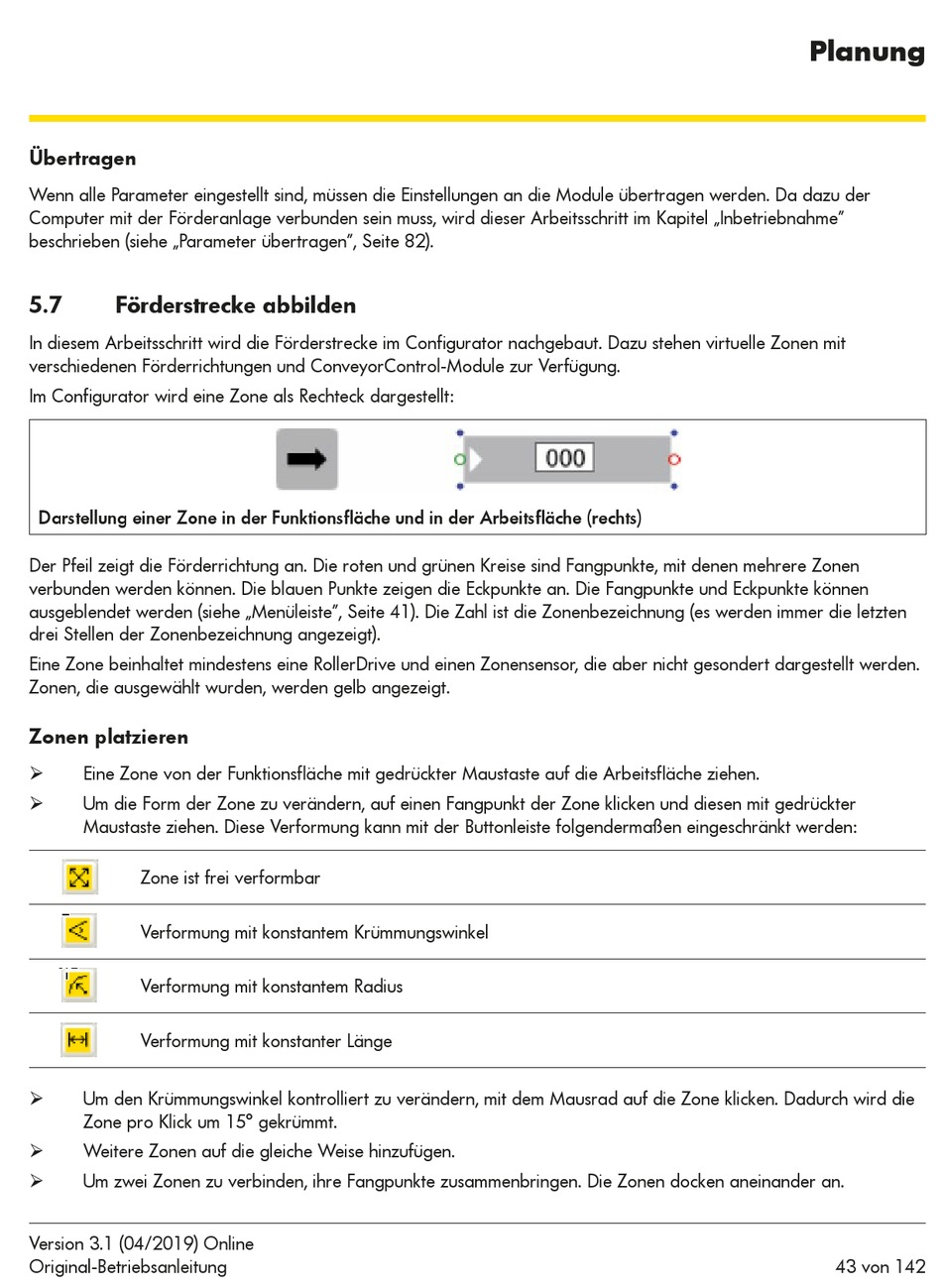

Übertragen
Wenn alle Parameter eingestellt sind, müssen die Einstellungen an die Module übertragen werden. Da dazu der
Computer mit der Förderanlage verbunden sein muss, wird dieser Arbeitsschritt im Kapitel „Inbetriebnahme"
beschrieben (siehe „Parameter übertragen", Seite 82).
5.7
Förderstrecke abbilden
In diesem Arbeitsschritt wird die Förderstrecke im Configurator nachgebaut. Dazu stehen virtuelle Zonen mit
verschiedenen Förderrichtungen und ConveyorControl-Module zur Verfügung.
Im Configurator wird eine Zone als Rechteck dargestellt:
Darstellung einer Zone in der Funktionsfläche und in der Arbeitsfläche (rechts)
Der Pfeil zeigt die Förderrichtung an. Die roten und grünen Kreise sind Fangpunkte, mit denen mehrere Zonen
verbunden werden können. Die blauen Punkte zeigen die Eckpunkte an. Die Fangpunkte und Eckpunkte können
ausgeblendet werden (siehe „Menüleiste", Seite 41). Die Zahl ist die Zonenbezeichnung (es werden immer die letzten
drei Stellen der Zonenbezeichnung angezeigt).
Eine Zone beinhaltet mindestens eine RollerDrive und einen Zonensensor, die aber nicht gesondert dargestellt werden.
Zonen, die ausgewählt wurden, werden gelb angezeigt.
Zonen platzieren
Eine Zone von der Funktionsfläche mit gedrückter Maustaste auf die Arbeitsfläche ziehen.
¾
Um die Form der Zone zu verändern, auf einen Fangpunkt der Zone klicken und diesen mit gedrückter
¾
Maustaste ziehen. Diese Verformung kann mit der Buttonleiste folgendermaßen eingeschränkt werden:
Zone ist frei verformbar
Verformung mit konstantem Krümmungswinkel
Verformung mit konstantem Radius
Verformung mit konstanter Länge
Um den Krümmungswinkel kontrolliert zu verändern, mit dem Mausrad auf die Zone klicken. Dadurch wird die
¾
Zone pro Klick um 15° gekrümmt.
Weitere Zonen auf die gleiche Weise hinzufügen.
¾
Um zwei Zonen zu verbinden, ihre Fangpunkte zusammenbringen. Die Zonen docken aneinander an.
¾
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Planung
43 von 142
