11.5
Prozessabbild SPS – Zyklische Daten
Der Prozessdatenpool beinhaltet pro Zone ein Local Status Byte (LSCR) (jeweils als Eingang und als Ausgang). Ein
LSCR ist der GatewayControl zugeordnet. Daraus resultieren 201 Byte IODaten für lokale Zonen-Informationen. Für
den globalen Anlagen-Status bzw. für globale Steuerbefehle wurde ein Global Status Byte (GSCR) definiert. Werden
bei Profibus/Profinet die Datenmodule bündig im I/O-Bereich der Steuerung angeordnet (Slot-Zuweisung siehe „Slot-

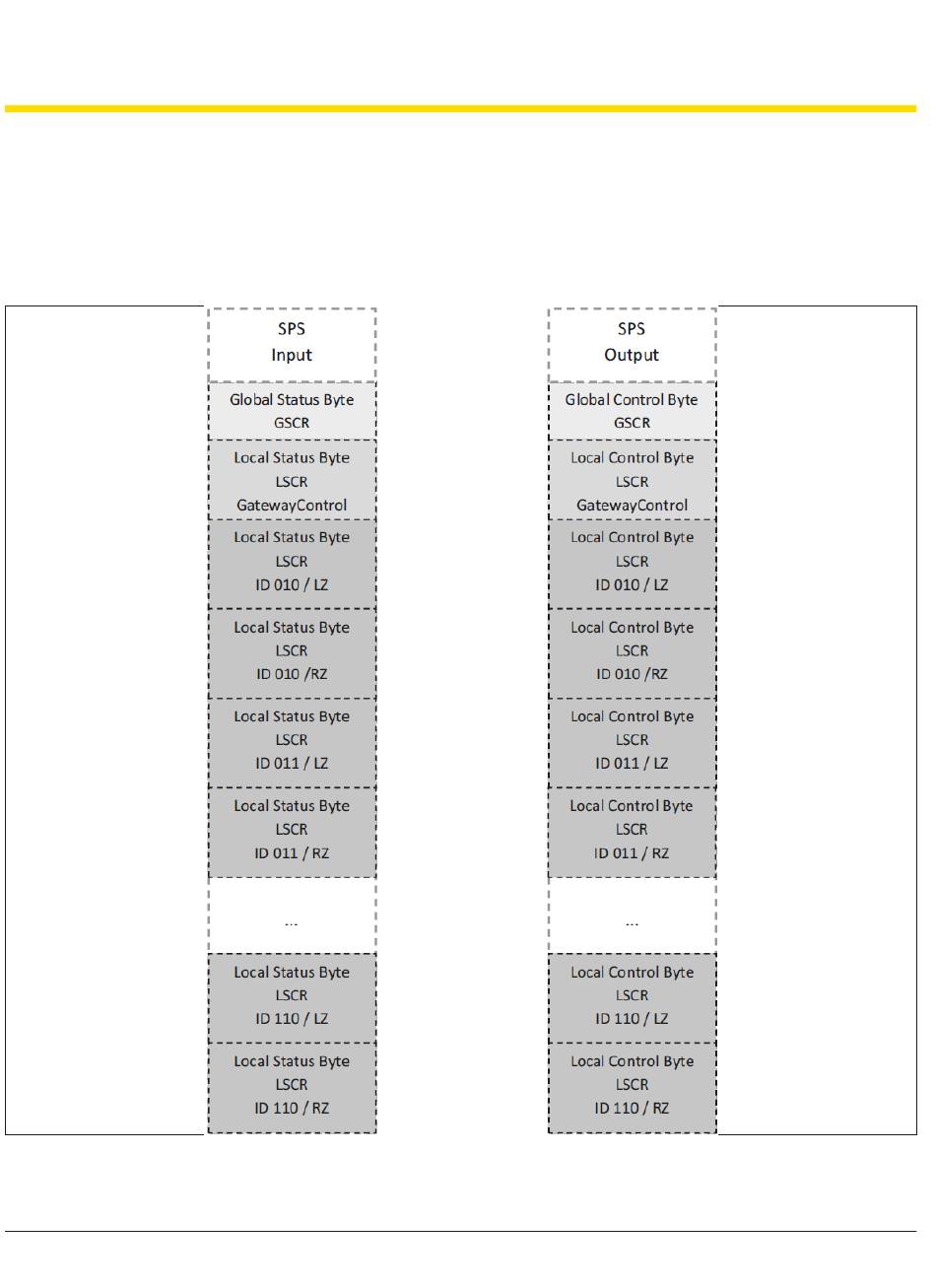

Zuweisung für Profibus/Profinet", Seite 131), ergibt sich folgende Struktur des Prozessabbilds:
Im Configurator kann die Anzeige zwischen der Anwender-Zonenbezeichnung und der Node-ID umgeschaltet werden
(siehe „Zonenbezeichnung ändern", Seite 44).
