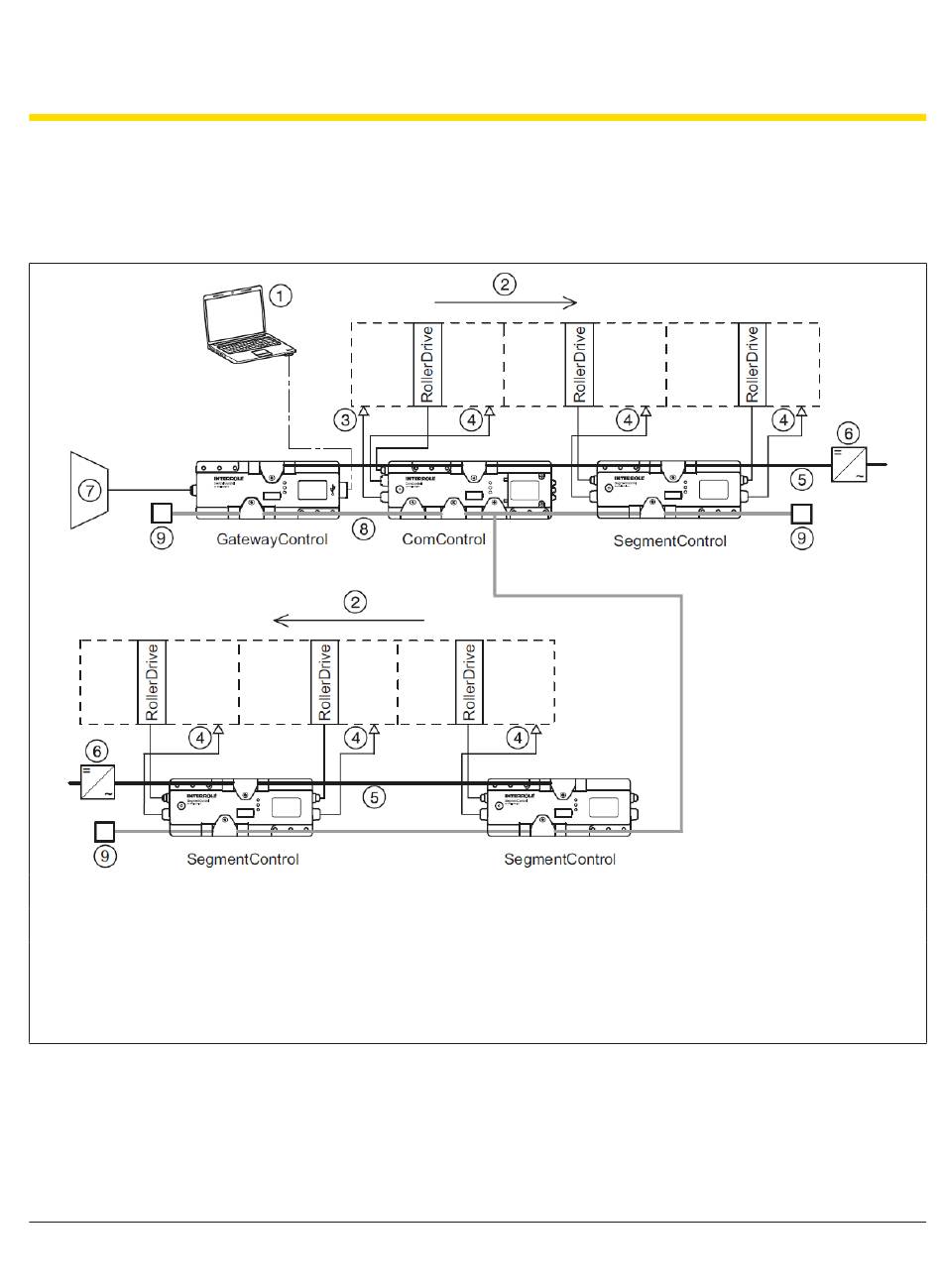

Anschlussbeispiel ConveyorControl-System
Dargestellt ist ein Beispiel für eine Förderanlage mit sechs Zonen. Das Beispiel enthält eine GatewayControl,
eine ComControl und drei SegmentControl sowie zwei Netzteile für die Spannungsversorgung, einen PC für die
Adressierung und Parametrierung, einen Startsensor und pro Zone einen Zonensensor und eine RollerDrive:
1 PC
2 Förderrichtung
3 Startsensor
4 Zonensensor
5 Flachbandleitung Spannungsversorgung
Die SegmentControls steuern und überwachen eine oder zwei Zonen. Die ComControl wertet das Signal eines
Startsensors aus und steuert eine Zone. Die Module sind durch die Flachbandleitungen für die Bus-Kommunikation
miteinander verbunden. Die Bus-Kommunikation wird an den Enden durch einen Abschlusswiderstand terminiert. Alle
Module, Sensoren und RollerDrive werden durch Netzteile und eine Flachbandleitung mit Betriebsspannung versorgt.
Der PC darf nur während der Adressierung und Parametrierung mit der CentralControl oder GatewayControl
verbunden sein.
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
Montage und Installation
6 Netzteil
7 SPS
8 Flachbandleitung Bus-Kommunikation
9 Abschlusswiderstand
