Planung
5.8

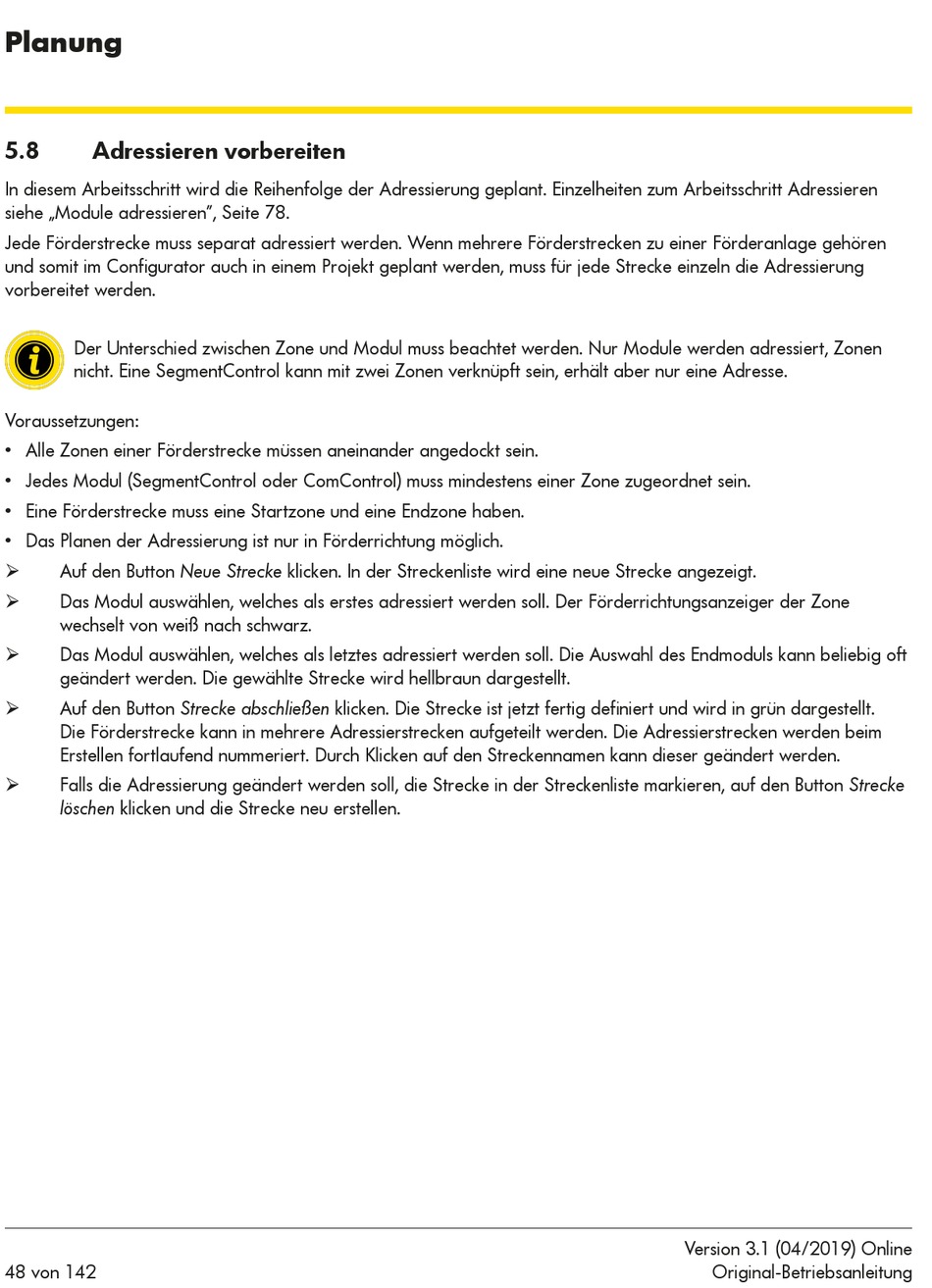

Adressieren vorbereiten
In diesem Arbeitsschritt wird die Reihenfolge der Adressierung geplant. Einzelheiten zum Arbeitsschritt Adressieren
siehe „Module adressieren", Seite 78.
Jede Förderstrecke muss separat adressiert werden. Wenn mehrere Förderstrecken zu einer Förderanlage gehören
und somit im Configurator auch in einem Projekt geplant werden, muss für jede Strecke einzeln die Adressierung
vorbereitet werden.
Der Unterschied zwischen Zone und Modul muss beachtet werden. Nur Module werden adressiert, Zonen
nicht. Eine SegmentControl kann mit zwei Zonen verknüpft sein, erhält aber nur eine Adresse.
Voraussetzungen:
• Alle Zonen einer Förderstrecke müssen aneinander angedockt sein.
• Jedes Modul (SegmentControl oder ComControl) muss mindestens einer Zone zugeordnet sein.
• Eine Förderstrecke muss eine Startzone und eine Endzone haben.
• Das Planen der Adressierung ist nur in Förderrichtung möglich.
Auf den Button Neue Strecke klicken. In der Streckenliste wird eine neue Strecke angezeigt.
¾
Das Modul auswählen, welches als erstes adressiert werden soll. Der Förderrichtungsanzeiger der Zone
¾
wechselt von weiß nach schwarz.
Das Modul auswählen, welches als letztes adressiert werden soll. Die Auswahl des Endmoduls kann beliebig oft
¾
geändert werden. Die gewählte Strecke wird hellbraun dargestellt.
Auf den Button Strecke abschließen klicken. Die Strecke ist jetzt fertig definiert und wird in grün dargestellt.
¾
Die Förderstrecke kann in mehrere Adressierstrecken aufgeteilt werden. Die Adressierstrecken werden beim
Erstellen fortlaufend nummeriert. Durch Klicken auf den Streckennamen kann dieser geändert werden.
Falls die Adressierung geändert werden soll, die Strecke in der Streckenliste markieren, auf den Button Strecke
¾
löschen klicken und die Strecke neu erstellen.
48 von 142
Version 3.1 (04/2019) Online
Original-Betriebsanleitung
