DriveControl 20

Version 2.1 (06/2014) de
Originalbetriebsanleitung
Interroll DriveControl 20 / DriveControl 54
Montage und Installation
Eingänge und Ausgänge

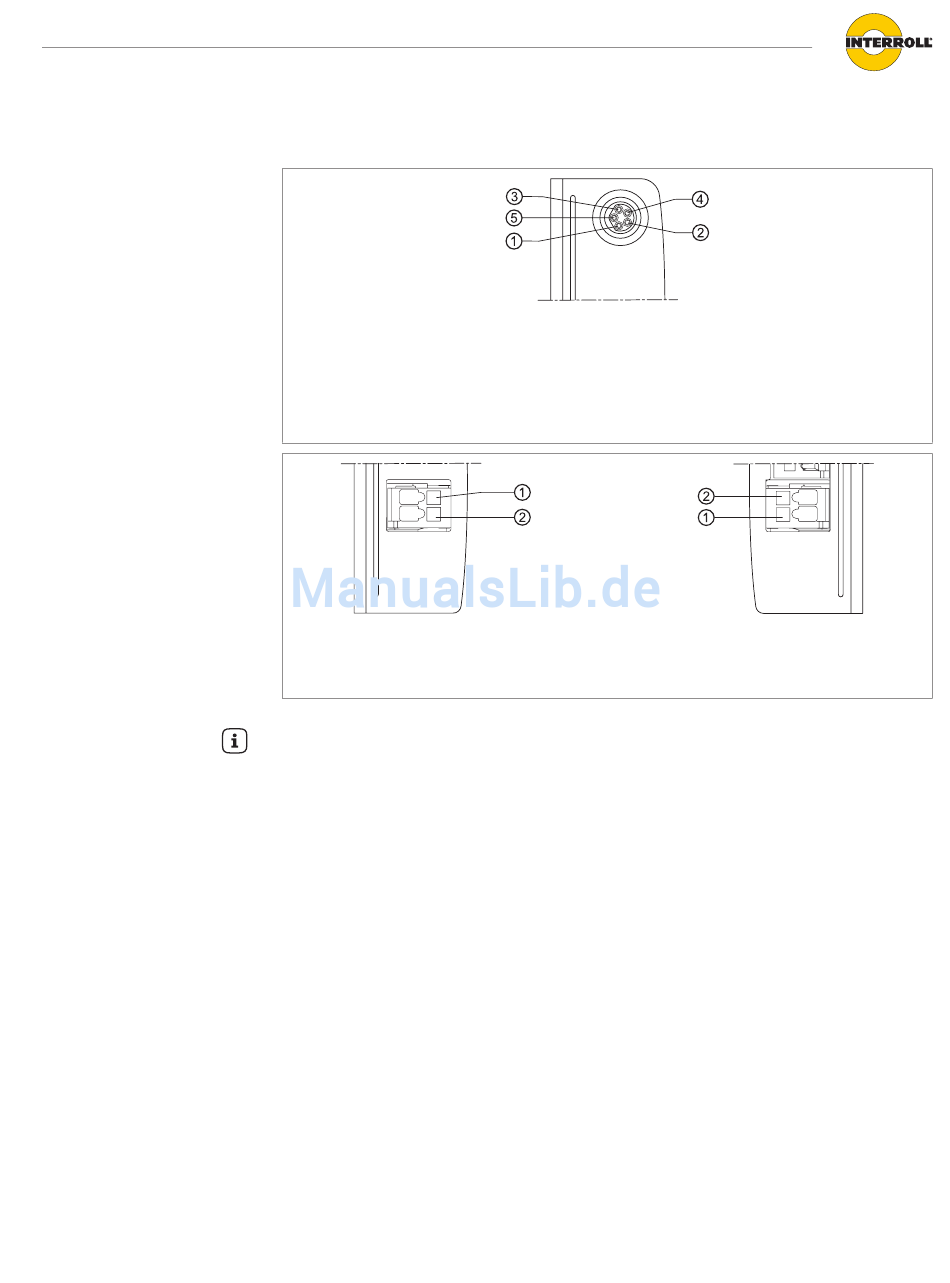

Anschluss RollerDrive: 8 mm Snap-in, 5-polig, Kontaktbelegung nach DIN EN 61076-2
1 +24 V DC
2 Ausgang Drehrichtung
3 Masse
Anschluss Stromversorgung, Gegenstecker WAGO 734-102/xxx-xxx
1 +24 V DC
Der Anschluss Spannungsversorgung ist doppelt ausgeführt, um die Spannungsversorgung von
der installationstechnisch günstigsten Seite anschließen zu können. Die beiden Anschlüsse sind
intern direkt miteinander verbunden. Die Spannungsversorgung kann durch eine DriveControl
durchgeführt werden, so dass maximal zwei DriveControl in Folge verbunden werden können.
4 Eingang Fehler
5 Ausgang Geschwindigkeit
2 GND (Masse
19
