Installation und Montage

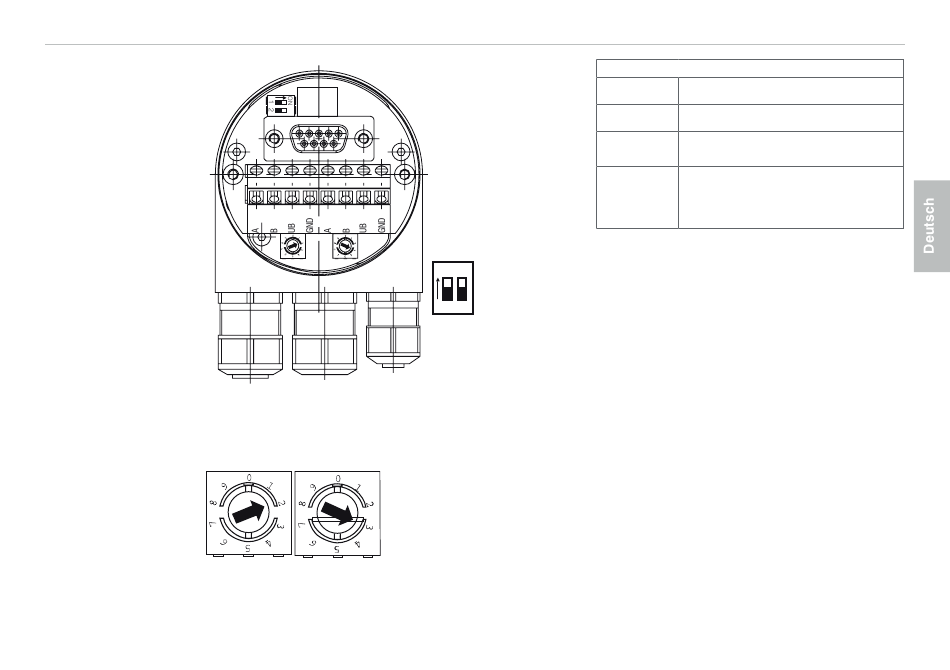

Einstellungen der Teilnehmeradresse Profibus
Adresse über Drehschalter erreichbar.
Beispiel: Teilnehmeradresse 23
wireSENSOR, WDS P60/P96/P115
Beschreibung der Anschlüsse Profibus-DP
A
B
UB
GND
Einstellung des
Abschlusswiderstandes
Profibus-DP
ON
1 2
ON = Letzter Teilnehmer
OFF = Teilnehmer X
Negative serielle Datenleitung
Positive serielle Datenleitung
Versorgungsspannung
10 ... 30 VDC
Masseanschluss für UB
(Klemmen mit gleicher Bezeich-
nung sind intern miteinander
verbunden)
Seite 41
