Installation und Montage
Ein gespanntes
Messseil kann im
Aufenthaltsbereich von
Bedienungspersonal zu
Verletzungen führen.

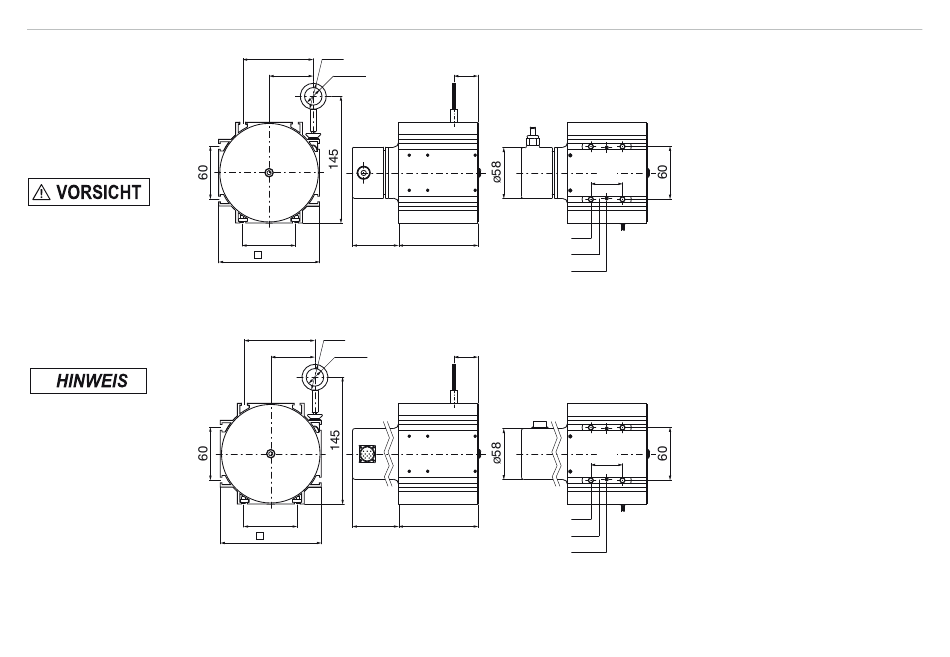

Abb. 14 Maßzeichnung WDS- ... - P115 - HTL/TTL, Maße in mm, nicht maßstabsgetreu
> Beschädigungs-
gefahr für Seil und
Sensor
Verdrillen Sie nicht das
Messseil!
Abb. 15
wireSENSOR, WDS P60/P96/P115
80
ø30
50
ø20,2
60
53
115
2x Befestigungsschraube M4
80
ø30
50
ø20,2
60
69
115
2x Befestigungsschraube M4
Maßzeichnung WDS- ... - P115 - SSI, Maße in mm, nicht maßstabsgetreu
A
36
B
4x M6
2x Nutenstein
A
36
B
4x M6
2x Nutenstein
Seite 28
