MICRO-EPSILON wireSENSOR WDS series Betriebsanleitung Seite 39

Installation und Montage
ON
1 2 3

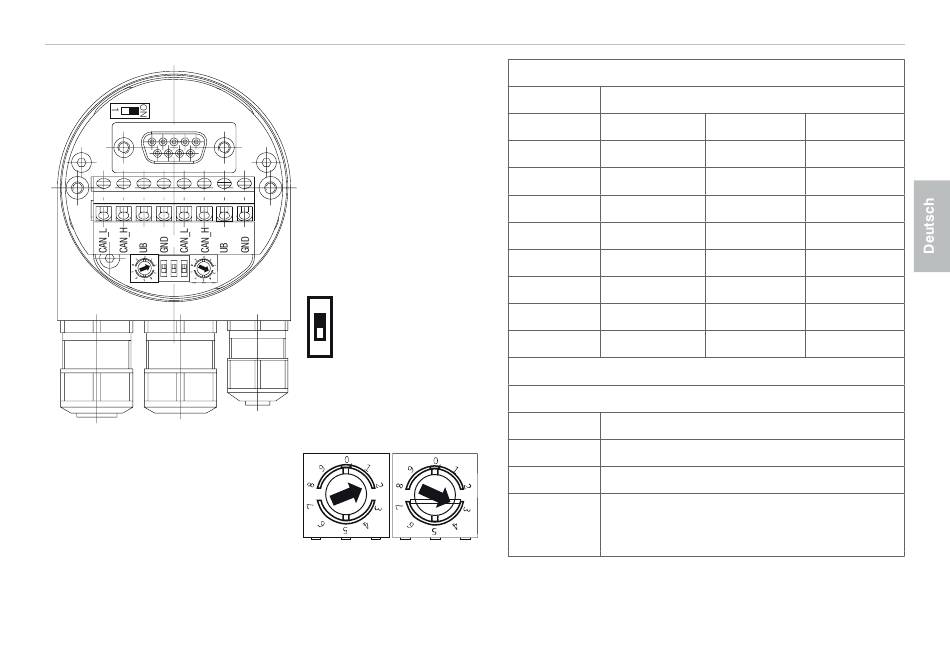

Einstellungen der
Teilnehmeradresse CANopen
Adresse über Drehschalter einstellbar.
Beispiel: Teilnehmeradresse 23
wireSENSOR, WDS P60/P96/P115
Einstellung des
Abschlusswiderstandes
CANopen
ON
1
ON = Letzter Teilnehmer
OFF = Teilnehmer X
Einstellung der Baudrate CANopen
Baudrate Einstellung Dip-Schalter
1
10 kBit/s OFF
20 kBit/s OFF
50 kBit/s OFF
12 kBit/s OFF
250 kBit/s ON
500 kBit/s ON
800 kBit/s ON
1 MBit/s ON
Beschreibung der Anschlüsse CANopen
CAN_L CAN Bus Signal (dominant Low)
CAN_H CAN Bus Signal (dominant High)
UB Versorgungsspannung 10 ... 30 VDC
Masseanschluss für UB
GND (Klemmen mit gleicher Bezeichnung sind
intern miteinander verbunden.)
2 3
OFF OFF
OFF ON
ON OFF
ON ON
OFF OFF
OFF ON
ON OFF
ON ON
Seite 39
