MICRO-EPSILON wireSENSOR WDS Serie Montageanleitung

Warnhinweise
- Öffnen Sie nicht das Sensorgehäuse.
- Ziehen oder schlingen Sie das Messseil nicht um ungeschützte
Körperteile.
- Ziehen Sie das Messseil nicht über den angegebenen Messbereich
heraus.
- Lassen Sie das Messseil nicht schnappen.
> Verletzungsgefahr
- Beschädigen Sie nicht das Messseil.
- Ölen oder fetten Sie das Messseil nicht.
- Knicken Sie das Messseil nicht.
- Ziehen Sie das Messseil nicht schräg.
- Lassen Sie das Messseil nicht um Objekte schleifen.
- Befestigen Sie das Messseil eingezogen am Messobjekt.
> Beschädigung oder Zerstörung des Sensors
Hinweise zur Produktkennzeichnung
Das Produkt erfüllt die Anforderungen nach CE und UKCA. Alle in der
Betriebsanleitung beschriebenen Vorgaben und Sicherheitshinweise sind
einzuhalten.
Bestimmungsgemäßes Umfeld
- Schutzart: IP65
1
- Temperaturbereich:
ƒ Betrieb: -20 ... +80 °C
ƒ Lager: -20 ... +80 °C
ƒ Luftfeuchtigkeit: 5 ... 95 % (nicht kondensierend)
- Umgebungsdruck: Atmosphärendruck
1) bei Stecker-Version nur im angeschlossenen Zustand
Lieferumfang
1 Sensor
4 Nutensteine
1 Montageanleitung

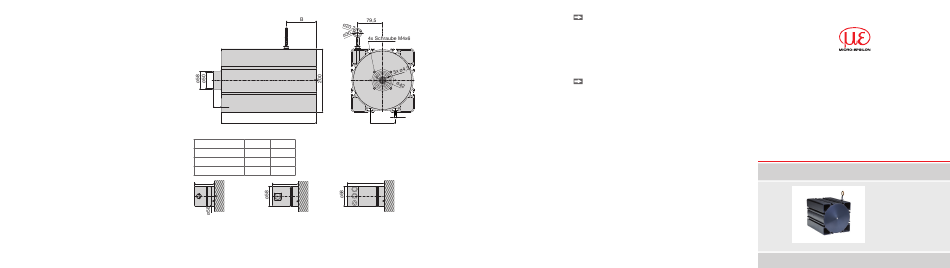

Maßzeichnungen
25,7
A
Maßzeichnung WDS- ... - P200 - XX - XXX, Abmessungen in mm
Messbereich (mm) A (mm) B (mm)
30000 268 75
40000 300 95
50000 333,5 95
67 83 115
Maßzeichnung WDS- ... - Maßzeichnung Maßzeichnung
P115 - CR - HTL/TTL WDS- ... - P115 - SR - SSI WDS- ... - P115 - BH - CO/PB/PN/ENIP/CAT
Abmessungen in mm
(8,5)
80
Sensormontage
Montieren Sie den Sensor über die Nutensteine mit Schrauben
M8.
Die Nutensteine können auf jeder Sensorseite in die Montagenuten montiert
und beliebig positioniert werden.
Achten Sie darauf, dass die Gewindelänge der Schrauben, die Sie für die
Nutensteine verwenden, ab der Sensorkante zwischen 9 mm und 12 mm in
die Montagenut hineinragen.
> Beschädigung des Sensorgehäuses durch zu lange Schraube
Wir schreiben keine besondere Sensororientierung vor.
Wählen sie die Einbaulage so, dass eine Beschädigung und Verschmut-
zung des Messseils verhindert wird.
i
Bevorzugen Sie nach Möglichkeit eine Einbaulage mit Messseilaustritt
nach unten. Dies verhindert, dass Flüssigkeiten in den Messseilaustritt
eindringen können.
i
Lassen Sie das Messseil nicht schnappen! Bei Beschädigungen durch
Schnappen besteht keine Sachmängelhaftung.
Montageanleitung
wireSENSOR
Serie WDS
WDS-XXXX-P200
