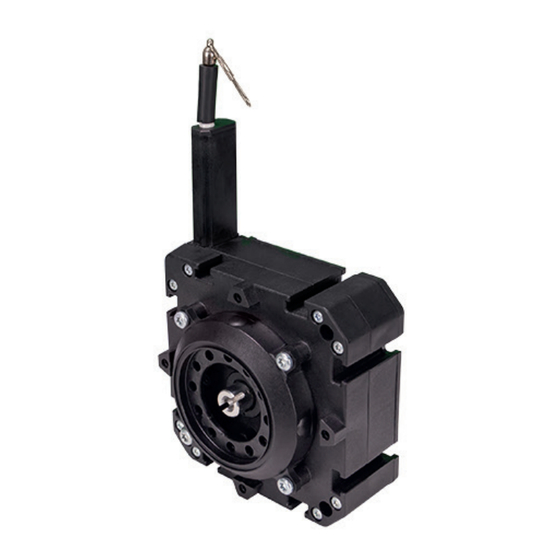

MICRO-EPSILON wireSENSOR WPS Serie Betriebsanleitung
Seilzug-mechaniken
Vorschau ausblenden
Andere Handbücher für wireSENSOR WPS Serie:
- Montageanleitung (2 Seiten) ,
- Montageanleitung (2 Seiten)
Verwandte Anleitungen für MICRO-EPSILON wireSENSOR WPS Serie
Inhaltszusammenfassung für MICRO-EPSILON wireSENSOR WPS Serie
- Seite 1 Betriebsanleitung wireSENSOR, WPS Seilzug-Mechaniken WPS-1500-K100-M WPS-2500-K100-M WPS-3500-K100-M WPS-5000-K100-M WPS-8000-K100-M...
- Seite 2 Einbauerklärung Einbauerklärung nach der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B Hersteller und bevollmächtigte Person für die Zusammenstellung der relevanten technischen Unterlagen MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Straße 15 94496 Ortenburg / Deutschland erklärt hiermit, dass die nachfolgend bezeichnete Maschine auf Grund ihrer Konzipierung und Bauart sowie in der von ihr in Verkehr gebrachten Ausführung - soweit es vom Lieferumfang möglich ist - den einschlägigen grundlegenden...
- Seite 3 Maschine eingebaut wurde, die den Bestimmungen der EG-Maschinenrichtlinie entspricht und für die eine EU-Kon- formitätserklärung gemäß Anhang II A vorliegt. Ortenburg, den 01. Juli 2021 Dipl.-Ing.(FH) Eduard Huber, MBA Leiter Qualitätsmanagement Tel. +49 (0) 8542 / 168-0 e-mail info@micro-epsilon.de Fax +49 (0) 8542 / 168-90 www.micro-epsilon.de...
- Seite 4 wireSENSOR, WPS K100-M...
- Seite 5 Inhalt Sicherheit ..........................7 Verwendete Zeichen ............................7 Warnhinweise ..............................7 Bestimmungsgemäße Verwendung ........................ 8 Bestimmungsgemäßes Umfeld ........................8 Vorhersehbare Fehlanwendung ........................8 Funktionsprinzip, Technische Daten ..................9 Messprinzip ..............................9 Aufbau ................................9 Technische Daten ............................10 Lieferung ..........................11 Lieferumfang ..............................
- Seite 6 wireSENSOR, WPS K100-M...
- Seite 7 Sicherheit Sicherheit Die Sensorhandhabung setzt die Kenntnis der Betriebsanleitung voraus. Verwendete Zeichen In dieser Betriebsanleitung werden folgende Bezeichnungen verwendet: Zeigt eine gefährliche Situation an, die zu geringfügigen oder mittelschweren Ver- letzungen führt, falls diese nicht vermieden wird. Zeigt eine Situation an, die zu Sachschäden führen kann, falls diese nicht vermieden wird.
- Seite 8 Sicherheit Bestimmungsgemäße Verwendung - Seilzug-Wegsensoren werden eingesetzt zur ƒ Weg-und Verschiebungsmessung ƒ Positionserfassung von Bauteilen oder beweglichen Maschinenkomponenten - Der Sensor darf nur innerhalb der in den technischen Daten angegebenen Werte, siehe 2, betrieben wer- den. - Der Sensor ist so einzusetzen, dass bei Fehlfunktionen oder Totalausfall des Sensors keine Personen gefährdet oder Maschinen und andere materielle Güter beschädigt werden.
- Seite 9 Funktionsprinzip, Technische Daten Funktionsprinzip, Technische Daten Messprinzip Mit dem Seilzugprinzip wird eine Linearbewegung in eine Widerstandsänderung transformiert. Ein Messseil aus hochflexiblen rostfreien Stahladern wird auf eine Trommel mit Hilfe eines langlebigen Feder- Motors aufgewickelt. Die Wickeltrommel ist axial mit einem Encoder (Drehgeber) gekoppelt. Abb.
- Seite 10 Funktionsprinzip, Technische Daten Technische Daten Modell WPS- WPS- WPS- WPS- WPS- 1500-K100-M 2500-K100-M 3500-K100-M 5000-K100-M 8000-K100-M Messbereich 1500 mm 2500 mm 3500 mm 5000 mm 8000 mm Ausgangsart abhängig vom Encoder Auflösung abhängig vom Encoder Linearität ≤ ±0,10 % d.M. ≤...
- Seite 11 Lieferung Lieferung Lieferumfang 1 Sensor 4 Nutensteine M6 1 Synchroflansch-Adapter mit Montagematerial 1 Montageanleitung Nehmen Sie die Seilzug-Wegsensoren nicht am Seil oder Seilhaken aus der Verpackung. Transportieren Sie sie so, dass keine Beschädigungen auftreten können. Prüfen Sie die Lieferung nach dem Auspacken sofort auf Vollständigkeit und Transportschäden. Wenden Sie sich bitte bei Schäden oder Unvollständigkeit sofort an den Hersteller oder Lieferanten.
- Seite 12 Installation und Montage Installation und Montage Vorsichtsmaßnahmen Freier Rücklauf des Messseils nicht zuläs- Ziehen Sie das Messseil nicht über den Messbereich heraus. sig! > Beschädigung oder Zerstörung des Sensors möglich > Verletzungsgefahr durch Peitschenwir- Beschädigen Sie nicht das Messseil. kung des Seils mit Ölen oder fetten Sie nicht das Messseil.
- Seite 13 Installation und Montage Sensormontage Montieren Sie den Sensor entweder mit M6 Schrauben (Durchgangsbohrung) oder mit Nutensteinen (Montagenuten) gemäß den Angaben folgender Tabelle und gemäß folgender Abbildungen, siehe Abb. 2, siehe Abb. 3. Modell Schrauben für Nutensteine für Durchgangsbohrung Montagenuten WPS-1500-K100-M 3 x M6 4 x M6 x 3,2 mm WPS-2500-K100-M 3 x M6 4 x M6 x 3,2 mm...
- Seite 14 Installation und Montage ca. 16,3 ca. 42,8 Ein gespanntes ø42 Messseil kann im Aufenthaltsbereich von Bedienungspersonal zu Verletzungen führen. > Beschädigungs- gefahr für Seil und Sensor Länge der Drehgeberwelle 44,5 50,9 10 ±0,2 Verdrillen Sie nicht das 4x Montagenuten Messseil! M6 DIN 562 Schraube darf nicht mit dem Gehäuse...
- Seite 15 Installation und Montage ca. 16,3 ca. 42,8 ø42 Länge der Drehgeberwelle 44,5 10 ±0,02 50,9 X 3:1 4x Montagenuten M6 DIN 562 Schraube darf nicht mit dem Gehäuse in Berührung kommen. Abb. 3 Maßzeichnung WPS-3500-K100-M, Maßzeichnung WPS-5000-K100-M, Maßzeichnung WPS-8000-K100-M, Abmessungen in mm wireSENSOR, WPS K100-M Seite 15...
- Seite 16 Installation und Montage Encodermontage Montieren Sie den Flansch am Encoder (Drehgeber). Stecken Sie die Welle des Encoders in die Welle der Seilzug-Mechanik. Drehen Sie den Encoder, bis die Madenschraube an der Seilzug-Mechanik in einer Linie zu einer der vier Löcher im Flansch steht. Ziehen Sie die Madenschraube über das entsprechende Loch im Flansch mit 0,6 Nm an.
- Seite 17 Installation und Montage 1x Gewindestift M3x3 ISO 4029 Anzugsdrehmoment 0,6 Nm 3x Schraube M4x10 ISO 7045 3x Unterlegscheibe DIN 6798 A 4x Kunststoff-Locheinsatz Synchroflansch 4x Schraube 4x10 Torx T20 Anzugsdrehmoment 1,2 Nm Encoder mit Synchroflansch Abb. 5 Montage von Synchroflansch-Adapter und Encoder, WPS-3500-K100-M / WPS-5000-K100-M / WPS-8000-K100-M wireSENSOR, WPS K100-M Seite 17...
- Seite 18 Installation und Montage Seilführung und -befestigung Muss für die Seilführung bzw. das Befestigen am Messobjekt Ein gespanntes das Messseil aus dem Sensor herausgezogen werden, Messseil kann im - darf dabei der Sensor nicht durch eine zweite Person Falsch Aufenthaltsbereich von gehalten werden, Bedienungspersonal zu - darf das Messseil nicht über den angegebenen Messbe-...
- Seite 19 Haftungsausschluss Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. MICRO-EPSILON übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z.B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch...
- Seite 20 Hier besteht die Möglichkeit, sich über die jeweiligen nationalen Sammel- und Rücknahmestellen zu infor- mieren. - Altgeräte können zur Entsorgung auch an MICRO-EPSILON an die im Impressum unter https://www. micro-epsilon.de/impressum/ angegebene Anschrift zurückgeschickt werden. - Wir weisen darauf hin, dass Sie für das Löschen der messspezifischen und personenbezogenen Daten auf den zu entsorgenden Altgeräten selbst verantwortlich sind.
- Seite 21 Service, Reparatur Service, Reparatur Bei einem Defekt am Sensor senden Sie bitte die be- MICRO-EPSILON MESSTECHNIK treffenden Teile zur Reparatur oder zum Austausch GmbH & Co. KG ein. Königbacher Str. 15 Bei Störungen, deren Ursachen nicht eindeutig 94496 Ortenburg / Deutschland...
- Seite 22 Anhang | Maßzeichnungen für Zubehör Maßzeichnungen für Zubehör Abstand so klein ein- stellen, dass das Seil nicht abspringen kann! DIN911 2x M4 DIN84/912 DIN911 Abb. 7 Umlenkrolle TR1-WDS mit Montagefuß, Abmessungen in mm wireSENSOR, WPS K100-M Seite 22...
- Seite 23 Anhang | Maßzeichnungen für Zubehör ø21 ø4,3 Abb. 8 Umlenkrolle TR3-WDS mit Montagefuß, Abmessungen in mm wireSENSOR, WPS K100-M Seite 23...
- Seite 24 Anhang | Maßzeichnungen für Zubehör ø7,5 ø0,45 ø3 ø4 Ringöse 2 mm dick Abb. 9 Seilverlängerung WE-xxxx-CLIP , Abmessungen in mm wireSENSOR, WPS K100-M Seite 24...
- Seite 26 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 X9750479-A012103HDR info@micro-epsilon.de · www.micro-epsilon.de Your local contact: www.micro-epsilon.com/contact/worldwide/ MICRO-EPSILON MESSTECHNIK...
