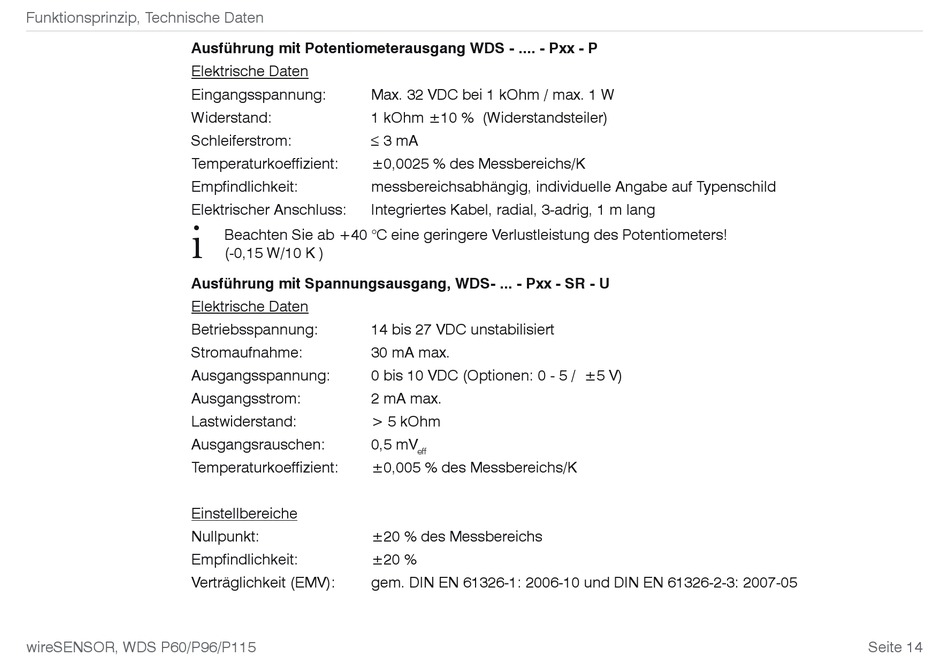

Funktionsprinzip, Technische Daten
Ausführung mit Potentiometerausgang WDS - .... - Pxx - P
Elektrische Daten
Eingangsspannung:
Widerstand:
Schleiferstrom:
Temperaturkoeffizient:
Empfindlichkeit:
Elektrischer Anschluss:
i
Ausführung mit Spannungsausgang, WDS- ... - Pxx - SR - U
Elektrische Daten
Betriebsspannung:
Stromaufnahme:
Ausgangsspannung:
Ausgangsstrom:
Lastwiderstand:
Ausgangsrauschen:
Temperaturkoeffizient:
Einstellbereiche
Nullpunkt:
Empfindlichkeit:
Verträglichkeit (EMV):
wireSENSOR, WDS P60/P96/P115
Max. 32 VDC bei 1 kOhm / max. 1 W
1 kOhm ±10 % (Widerstandsteiler)
£ 3 mA
±0,0025 % des Messbereichs/K
messbereichsabhängig, individuelle Angabe auf Typenschild
Integriertes Kabel, radial, 3-adrig, 1 m lang
Beachten Sie ab +40 °C eine geringere Verlustleistung des Potentiometers!
(-0,15 W/10 K )
14 bis 27 VDC unstabilisiert
30 mA max.
0 bis 10 VDC (Optionen: 0 - 5 / ±5 V)
2 mA max.
> 5 kOhm
0,5 mV
±0,005 % des Messbereichs/K
±20 % des Messbereichs
±20 %
gem. DIN EN 61326-1: 2006-10 und DIN EN 61326-2-3: 2007-05
eff
