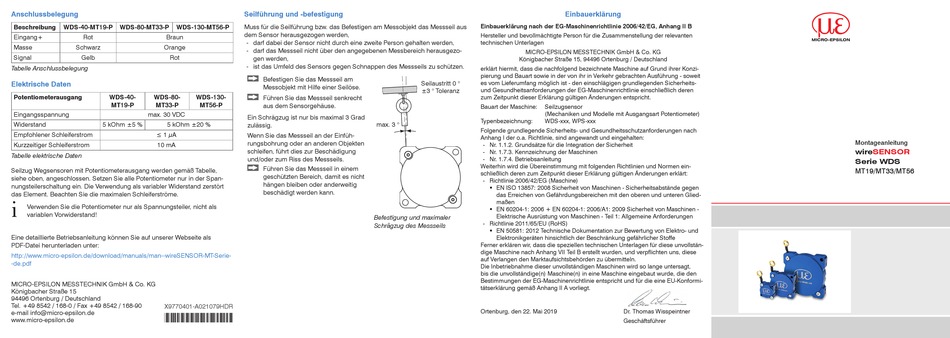

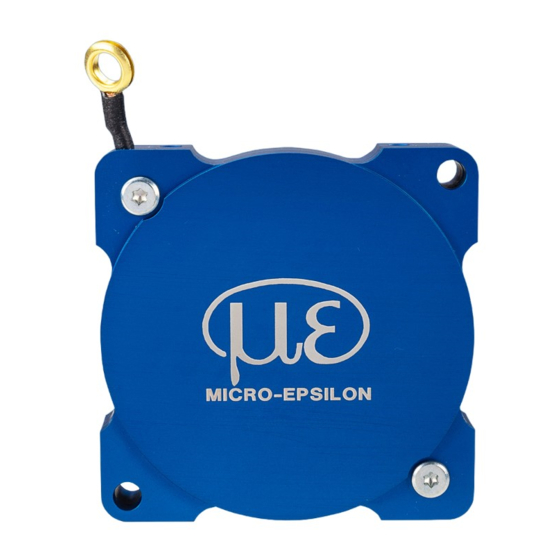

MICRO-EPSILON wireSENSOR WDS Serie Montageanleitung

Anschlussbelegung
Beschreibung WDS-40-MT19-P WDS-80-MT33-P WDS-130-MT56-P
Eingang+ Rot Braun
Masse Schwarz Orange
Signal Gelb Rot
Tabelle Anschlussbelegung
Elektrische Daten
Potentiometerausgang WDS-40- WDS-80-
MT19-P MT33-P
Eingangsspannung max. 30 VDC
Widerstand 5 kOhm ±5 % 5 kOhm ±20 %
Empfohlener Schleiferstrom ≤ 1 μA
Kurzzeitiger Schleiferstrom 10 mA
Tabelle elektrische Daten
Seilzug Wegsensoren mit Potentiometerausgang werden gemäß Tabelle,
siehe oben, angeschlossen. Setzen Sie alle Potentiometer nur in der Span-
nungsteilerschaltung ein. Die Verwendung als variabler Widerstand zerstört
das Element. Beachten Sie die maximalen Schleiferströme.
i
Verwenden Sie die Potentiometer nur als Spannungsteiler, nicht als
variablen Vorwiderstand!
Eine detaillierte Betriebsanleitung können Sie auf unserer Webseite als
PDF-Datei herunterladen unter:
http://www.micro-epsilon.de/download/manuals/man--wireSENSOR-MT-Serie-
-de.pdf
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Straße 15
94496 Ortenburg / Deutschland
Tel. +49 8542 / 168-0 / Fax +49 8542 / 168-90
X9770401-A021079HDR
e-mail info@micro-epsilon.de
*X9770401-A02*
www.micro-epsilon.de
Seilführung und -befestigung
Muss für die Seilführung bzw. das Befestigen am Messobjekt das Messseil aus
dem Sensor herausgezogen werden,
- darf dabei der Sensor nicht durch eine zweite Person gehalten werden,
- darf das Messseil nicht über den angegebenen Messbereich herausgezo-
gen werden,
- ist das Umfeld des Sensors gegen Schnappen des Messseils zu schützen.
Befestigen Sie das Messseil am
Messobjekt mit Hilfe einer Seilöse.
WDS-130-
Führen Sie das Messseil senkrecht
MT56-P aus dem Sensorgehäuse.
Ein Schrägzug ist nur bis maximal 3 Grad
zulässig.
Wenn Sie das Messseil an der Einfüh-
rungsbohrung oder an anderen Objekten
schleifen, führt dies zur Beschädigung
und/oder zum Riss des Messseils.
Führen Sie das Messseil in einem
geschützten Bereich, damit es nicht
hängen bleiben oder anderweitig
beschädigt werden kann.
Befestigung und maximaler
Schrägzug des Messseils
Einbauerklärung nach der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B
Hersteller und bevollmächtigte Person für die Zusammenstellung der relevanten
technischen Unterlagen
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Straße 15, 94496 Ortenburg / Deutschland
erklärt hiermit, dass die nachfolgend bezeichnete Maschine auf Grund ihrer Konzi-
pierung und Bauart sowie in der von ihr in Verkehr gebrachten Ausführung - soweit
Seilaustritt 0 ° es vom Lieferumfang möglich ist - den einschlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-Maschinenrichtlinie einschließlich deren
±3 ° Toleranz
zum Zeitpunkt dieser Erklärung gültigen Änderungen entspricht.
Bauart der Maschine: Seilzugsensor
(Mechaniken und Modelle mit Ausgangsart Potentiometer)
Typenbezeichnung: WDS-xxx, WPS-xxx
max. 3 °
Folgende grundlegende Sicherheits- und Gesundheitsschutzanforderungen nach
Anhang I der o.a. Richtlinie, sind angewandt und eingehalten:
- Nr. 1.1.2. Grundsätze für die Integration der Sicherheit
- Nr. 1.7.3. Kennzeichnung der Maschinen
- Nr. 1.7.4. Betriebsanleitung
Weiterhin wird die Übereinstimmung mit folgenden Richtlinien und Normen ein-
schließlich deren zum Zeitpunkt dieser Erklärung gültigen Änderungen erklärt:
- Richtlinie 2006/42/EG (Maschine)
ƒ E N ISO 13857: 2008 Sicherheit von Maschinen - Sicherheitsabstände gegen
das Erreichen von Gefährdungsbereichen mit den oberen und unteren Glied-
maßen
ƒ EN 60204-1: 2006 + EN 60204-1: 2006/A1: 2009 Sicherheit von Maschinen -
Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen
- Richtlinie 2011/65/EU (RoHS)
ƒ EN 50581: 2012 Technische Dokumentation zur Bewertung von Elektro- und
Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe
Ferner erklären wir, dass die speziellen technischen Unterlagen für diese unvollstän-
dige Maschine nach Anhang VII Teil B erstellt wurden, und verpflichten uns, diese
auf Verlangen den Marktaufsichtsbehörden zu übermitteln.
Die Inbetriebnahme dieser unvollständigen Maschinen wird so lange untersagt,
bis die unvollständige(n) Maschine(n) in eine Maschine eingebaut wurde, die den
Bestimmungen der EG-Maschinenrichtlinie entspricht und für die eine EU-Konformi-
tätserklärung gemäß Anhang II A vorliegt.
Ortenburg, den 22. Mai 2019
Einbauerklärung
Dr. Thomas Wisspeintner
Geschäftsführer
Montageanleitung
wireSENSOR
Serie WDS
MT19/MT33/MT56
