PROFIBUS DP-Schnittstelle
6.4

Parameterzugriff in PROFIdrive 4.1

6.4.1

Parameterzugriffssequenz

Der Parameterzugriff über DP-V1 erfolgt mithilfe des Parameterkanals. Eine Parameteranforderung
mit dem gewünschten Betriebszustand und den Zielparametern wird an den Frequenzumrichter
(Slave) gesendet. Der Master fragt dann den Slave mittels Leseanforderungen ab und erhält eine
positive Antwort, sobald die Verarbeitung der Parameter abgeschlossen ist. Wenn ein Problem auftritt,
ist die Antwort des Slave negativ.
Der Parameterkanal kann für den Zugriff auf die Umrichter- und die PROFIdrive-Parameter verwendet
werden.
Controller/Supervisor
(Client)
Parameteranforderung
Fehler wegen nicht
verfügbarer Antwort
Fehler wegen nicht
verfügbarer Antwort
Parameterantwort

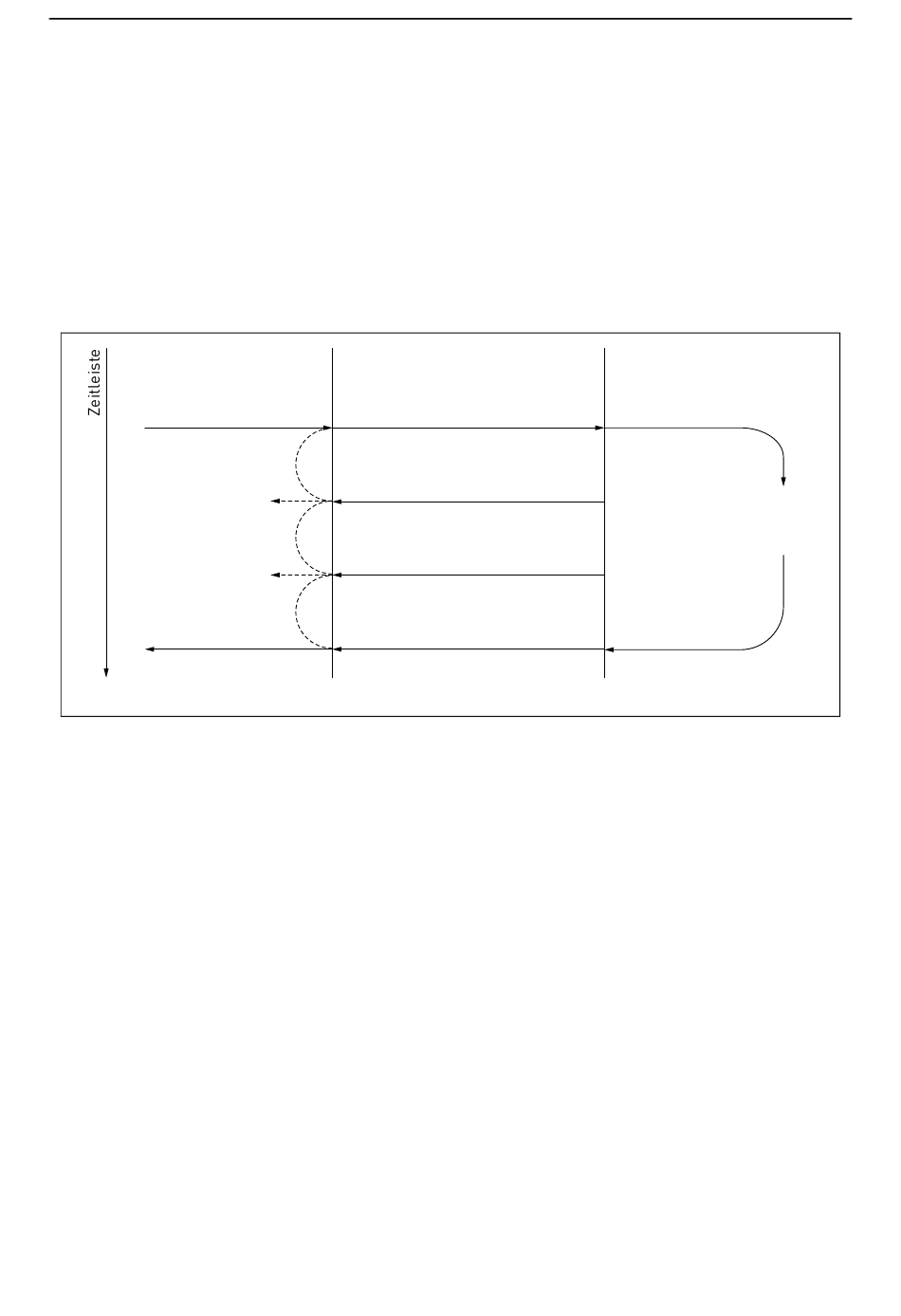

Abbildung 12. Datenfluss beim Parameterzugriff im Basismodus
Die Parameterantwort kann nur einmal pro erfolgreicher Anforderung gelesen werden. Anschließend
kehrt die Parameterverwaltung im PROFIdrive-Profil wieder in den Ruhezustand zurück und wartet auf
eine neue Parameteranforderung. Bei jedem Versuch, die Parameterantwort der vorherigen Anforderung
zu lesen, wird ein Fehler zurückgegeben.
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
Kommunikationssystem
Antwort des PAP auf
„Parameter schreiben"
Antwort des PAP auf
„Parameter lesen"
Antwort des PAP auf
„Parameter lesen"
Antwort des PAP auf
„Parameter lesen"
vacon • 59
DU/DO-Parametermanager
(Server)
Parameteranforderung
Parameterverarbeitung
im Parametermanager
Parameterantwort
11611_de.eps
