10.11.3

INTERLOCKS

Die Interlocks informieren das Multi-Pump-System, dass ein Motor nicht verfügbar ist. Dies
kann der Fall sein, wenn der Motor für Wartungszwecke aus dem System entfernt oder bei
manueller Steuerung überbrückt wurde.
P3.15.5 PUMPE INTERLOCKING (ID 1032)
Aktivieren Sie Parameter P3.15.2, wenn Sie Interlocks verwenden möchten. Wählen Sie über
Digitaleingänge den erforderlichen Status für die einzelnen Motoren aus (Parameter
P3.5.1.34 bis P3.5.1.39). Wenn der Eingang geschlossen (CLOSED) ist, schließt die Multi-
Pump-Logik den Motor an das Multi-Pump-System an.
10.11.4 ANSCHLUSS DES RÜCKMELDUNGSSENSORS IN EINEM MULTI-PUMP-SYSTEM
Die beste Genauigkeit und Redundanz im Multi-Pump-System wird durch die Verwendung
einzelner Rückmeldungssensoren für jeden Frequenzumrichter erreicht.
Istwert
(0)4..20 mA
Istwert
(0)4..20 mA
Istwert
(0)4..20 mA

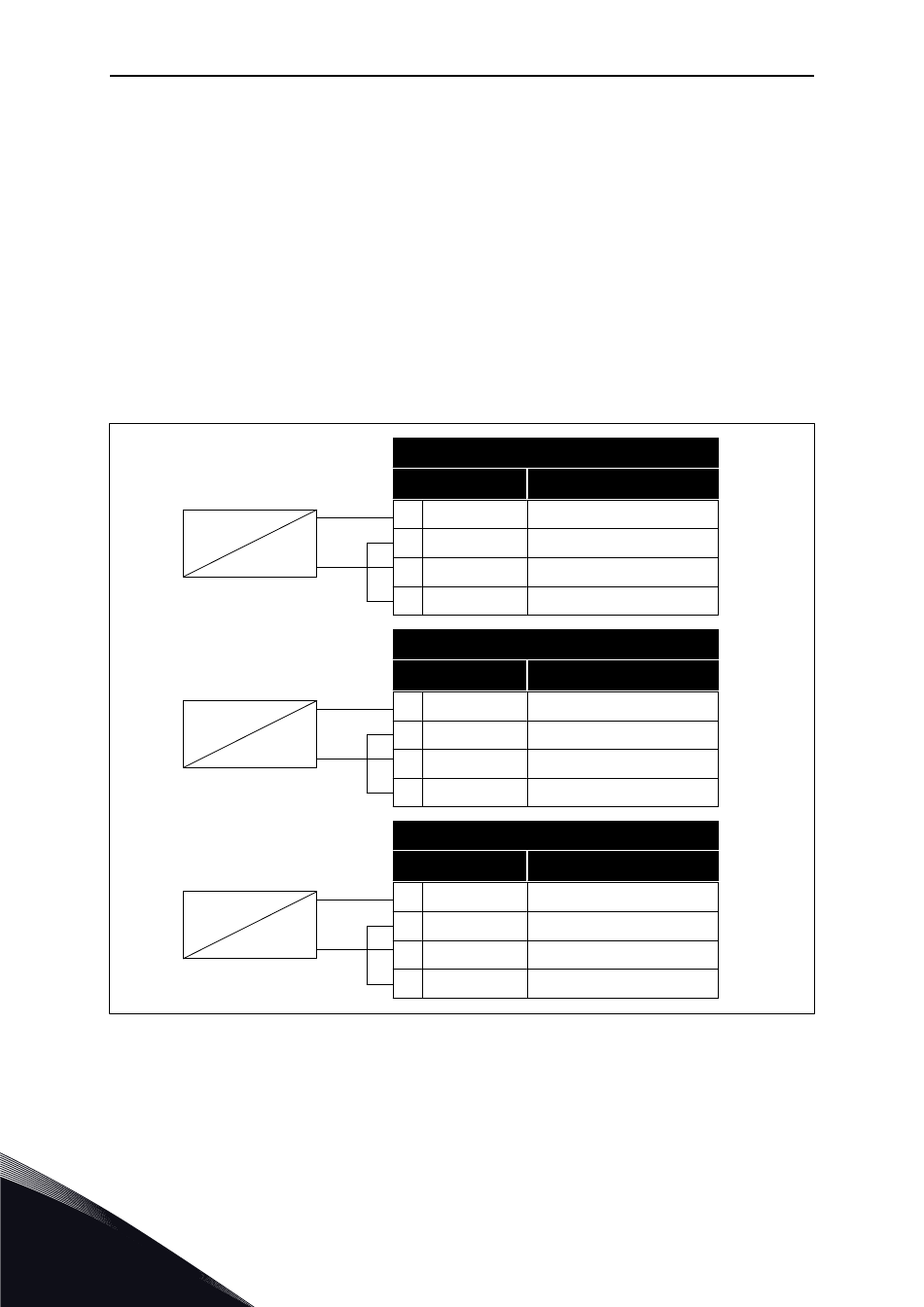

Abb. 93: Verdrahtung der Rückmeldungssensoren für jeden Frequenzumrichter
Sie können denselben Sensor für auch für alle Frequenzumrichter verwenden. Der Sensor
(Wandler) kann über eine externe 24-V-Stromversorgung oder die Steuerkarte des
Frequenzumrichters versorgt werden.
10
Umrichter 1: Standard-E/A-Karte
Klemme
4 A12+
-
5 A12-
+
6 24 V
out
7 GND
Umrichter 2: Standard-E/A-Karte
Klemme
4 A12+
-
5 A12-
+
6 24 V
out
7 GND
Umrichter 3: Standard-E/A-Karte
Klemme
4 A12+
-
5 A12-
+
6 24 V
out
7 GND
PARAMETERBESCHREIBUNGEN
Signal
Analogeingang 2+
Analogeingang 2-
24 V Hilfsspannung
E/A Masse
Signal
Analogeingang 2+
Analogeingang 2-
24 V Hilfsspannung
E/A Masse
Signal
Analogeingang 2+
Analogeingang 2-
24 V Hilfsspannung
E/A Masse
