Erden Sie die Abschirmung des PROFIBUS-Kabels mithilfe der im Lieferumfang
des Frequenzumrichters enthaltenen Kabelklemme an dessen Gehäuse.
HINWEIS: Dies kann bei allen Umrichtern geschehen, wenn keine Schutzleiter-
Potenzialdifferenz besteht. Wenn jedoch eine Potenzialdifferenz besteht, sollte die
Abschirmung nur an einem Punkt im System mit dem Schutzleiter verbunden werden.
Die Abschirmungen der Kabel müssen zwar verbunden werden, dürfen aber nicht an
mehrere Erdungspunkte mit unterschiedlichem Potenzial angeschlossen werden.
4

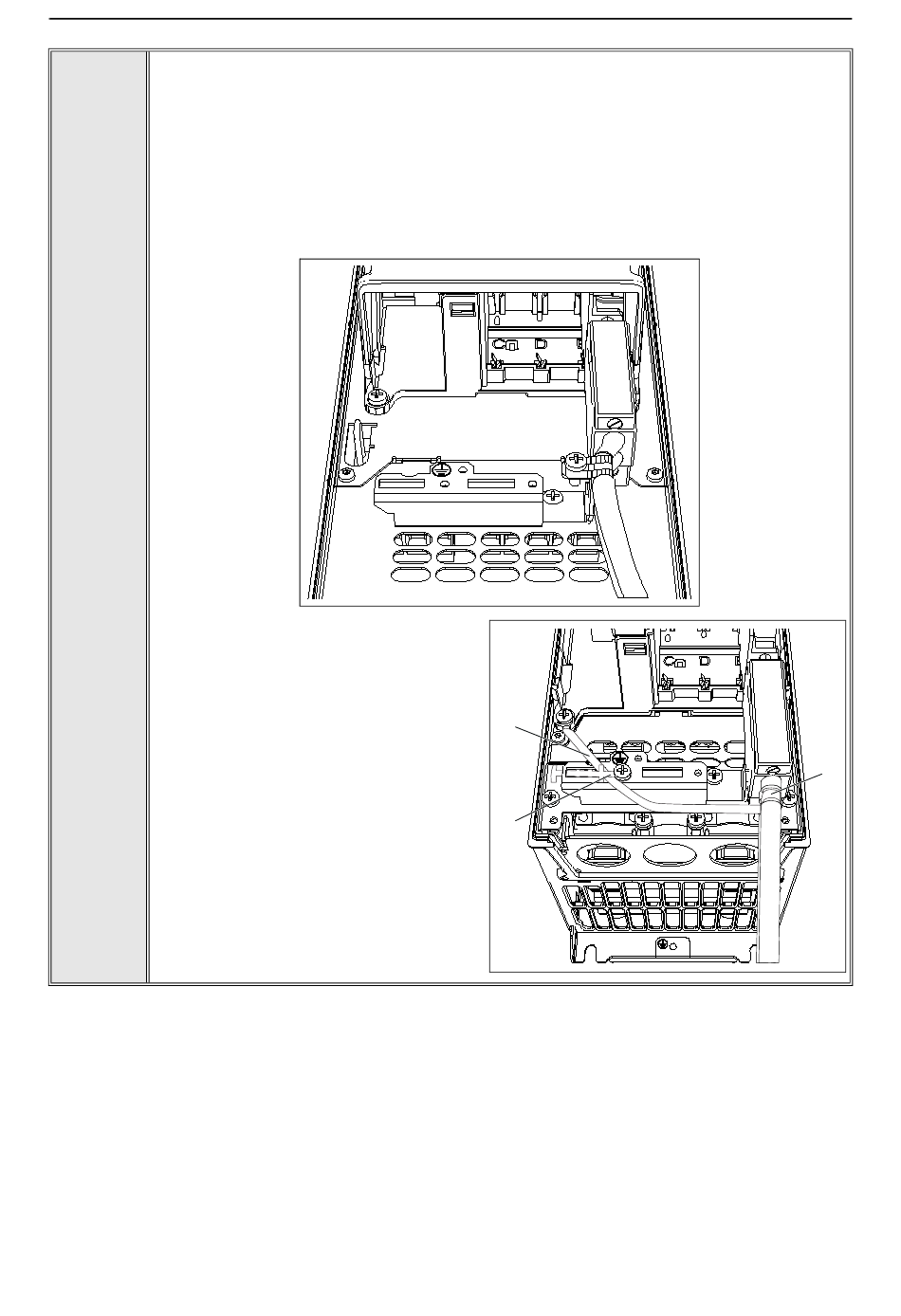

MR4:
1. Ziehen Sie den Erdungskabelbinder
um den abisolierten Teil der Kabel fest.
3. Platzieren Sie das Ende des
Erdungskabelbinders unter einem
Erdungsblech (im Lieferumfang des
Frequenzumrichters enthalten) und
befestigen Sie ihn mit einer Schraube
an der PROFIBUS-Erdungsklemme.
4. Schneiden Sie das Ende
des Kabelbinders ab.
Layout, Verkabelung und Installation
3
2
