PROFIBUS DP-Schnittstelle
6.3 Datenzuordnung für PROFIdrive 4.1
In diesem Abschnitt werden die Meldungen zum Steuern des Umrichters mit der PROFIBUS DP-
Optionskarte OPTE5/OPTE3 beschrieben.
HINWEIS: Die PPO-Typen können nicht mit PROFIdrive 4.1 verwendet werden. Wenn PROFIdrive
ausgewählt ist und die PPO-Typen verwendet werden, wird die PROFIdrive-Version 2.0 verwendet.
6.3.1

PROFIdrive 4.1 State Machine

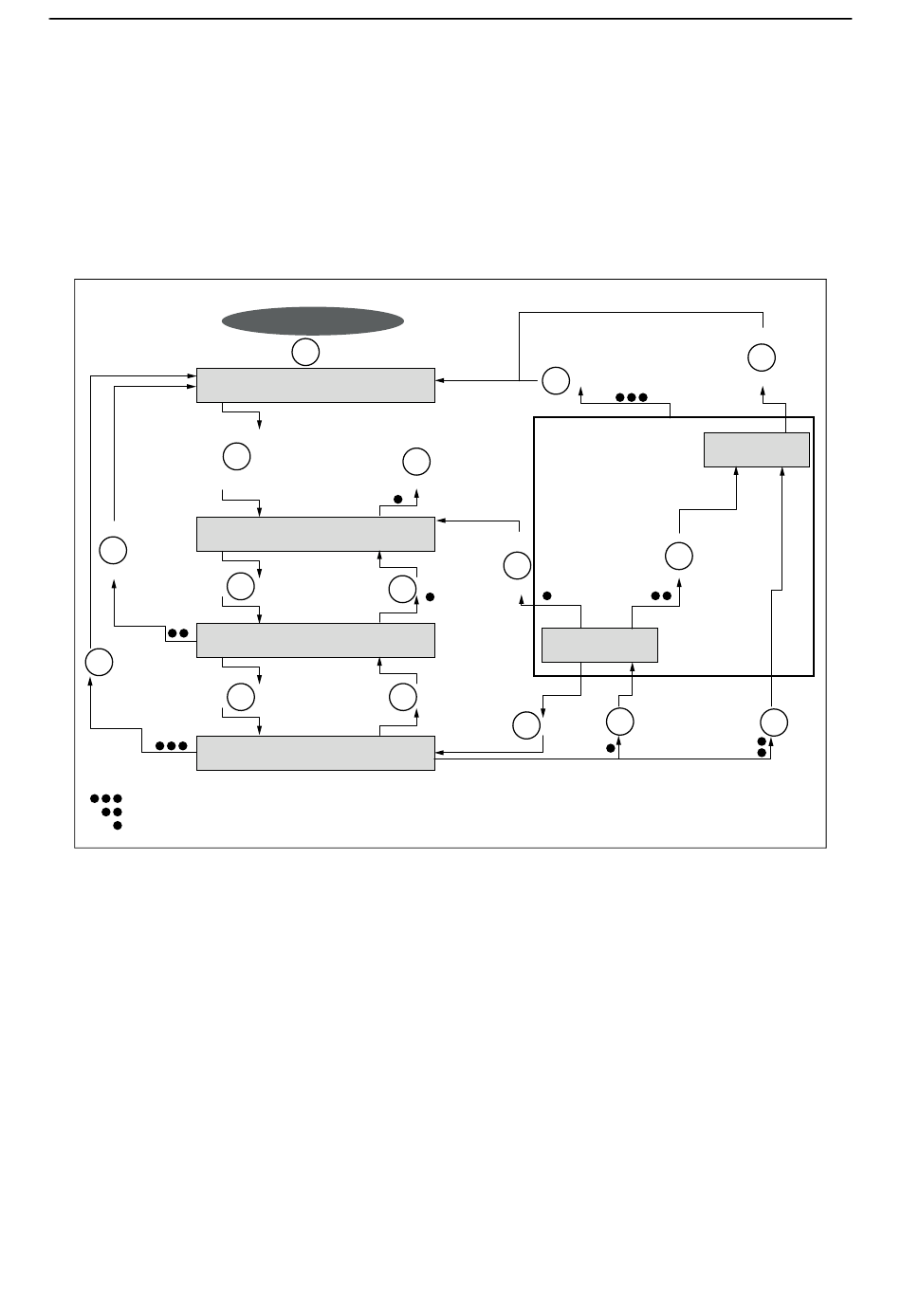

Allgemeines Statusdiagramm
4 4
7 7
Übergang höchster Priorität Übergang höchster Priorität
.. ..
.. ..
Übergang niedrigster Priorität Übergang niedrigster Priorität
HINWEIS: Bei Verwendung von Frequenzumrichtern der Baureihe VACON
im Modus „PROFIdrive" folgt der Stopp-Befehl immer dem konfigurierten Stopp-Modus und nicht
dem vom Feldbus übermittelten Stopp-Befehl.
HINWEIS: Der Schnellstopp wird nur durchgeführt, wenn er von der Applikation unterstützt wird.
Unterstützt die Applikation keinen Schnellstopp, wird ein normaler Rampenstopp verwendet.
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
Netzspannung EIN
0 0
S1: Einschaltsperre
ZSW1-Bit 6 = True; Bit 0, 1, 2 = False
1 1
S2: Einschaltbereit
ZSW1-Bit 0 = True; Bit 1, 2, 6 = False
3 3
S3: Eingeschaltet
ZSW1-Bit 0, 1 = True; Bit 2, 6 = False
6 6
S4: Betrieb
ZSW1-Bit 0, 1, 2 = True; Bit 6 = False
Abbildung 11. Allgemeines Statusdiagramm
11 11
S5: Ausschalten
2 2
ZSW1-Bit 0, 1 =True
Bit 2, 6 = False
13 13
5 5
Rampenstopp
10 10
14 14
vacon • 47
15 15
Schnellhalt
12 12
9 9
8 8
11610A_de.eps
®
NX und der Karte OPTE3/E5
