vacon • 38
HINWEIS: Der Inhalt des Statuswortes unterscheidet sich bei den verschiedenen
®
VACON -Frequenzumrichtern, wenn der Bypassmodus verwendet wird.
• Frequenzumrichter der Produktfamilie VACON
Frequenzumrichter geben PDO[0] zurück (festes Statuswort).
®
• VACON NX-Frequenzumrichter geben PDI[1] zurück (allgemeines Statuswort).
5.1.3

Echo-Betriebsmodus

In diesem Modus werden die empfangenen Informationen zum Master zurückgeechot
(Ausgang > Eingang), ohne dass auf die Applikation zugegriffen wird.
Optionskarten
5.1.4

Ort- und Fernmodus

In der GSD-Datei für die OPTE3/E5-Karte kann der Betriebsmodus des Slaves festgelegt werden.
Mögliche Optionen:
• Ortmodus
• PROFIdrive-Fernmodus
• Bypass-Fernmodus
• Echo-Fernmodus
In den Fernmodi kann der Feldbus-Master den Slave in einen bestimmten Betriebsmodus
versetzen. Dadurch kann der Betriebsmodus des Slave in der Master-Konfiguration geändert
werden, ohne dass das Bedienpanel benötigt wird.
Im Ortmodus kann der Betriebsmodus des Slave direkt im Umrichter eingestellt werden
(z. B. manuell über das Bedienpanel). Beim Einschalten wird der Betriebsmodus des
PROFIBUS DP-Slave durch den zuletzt im Umrichter konfigurierten Wert bestimmt.
HINWEIS: Wenn der Betriebsmodus der OPTE3/E5-Karte fern ausgewählt wird, kann er nicht am
Bedienpanel des Frequenzumrichters geändert werden.
Steuerwort
Drehzahlsollwert
Prozessdaten 1
...
Prozessdaten 8
Statuswort
Istdrehzahl
Prozessdaten 1
....
Prozessdaten 8

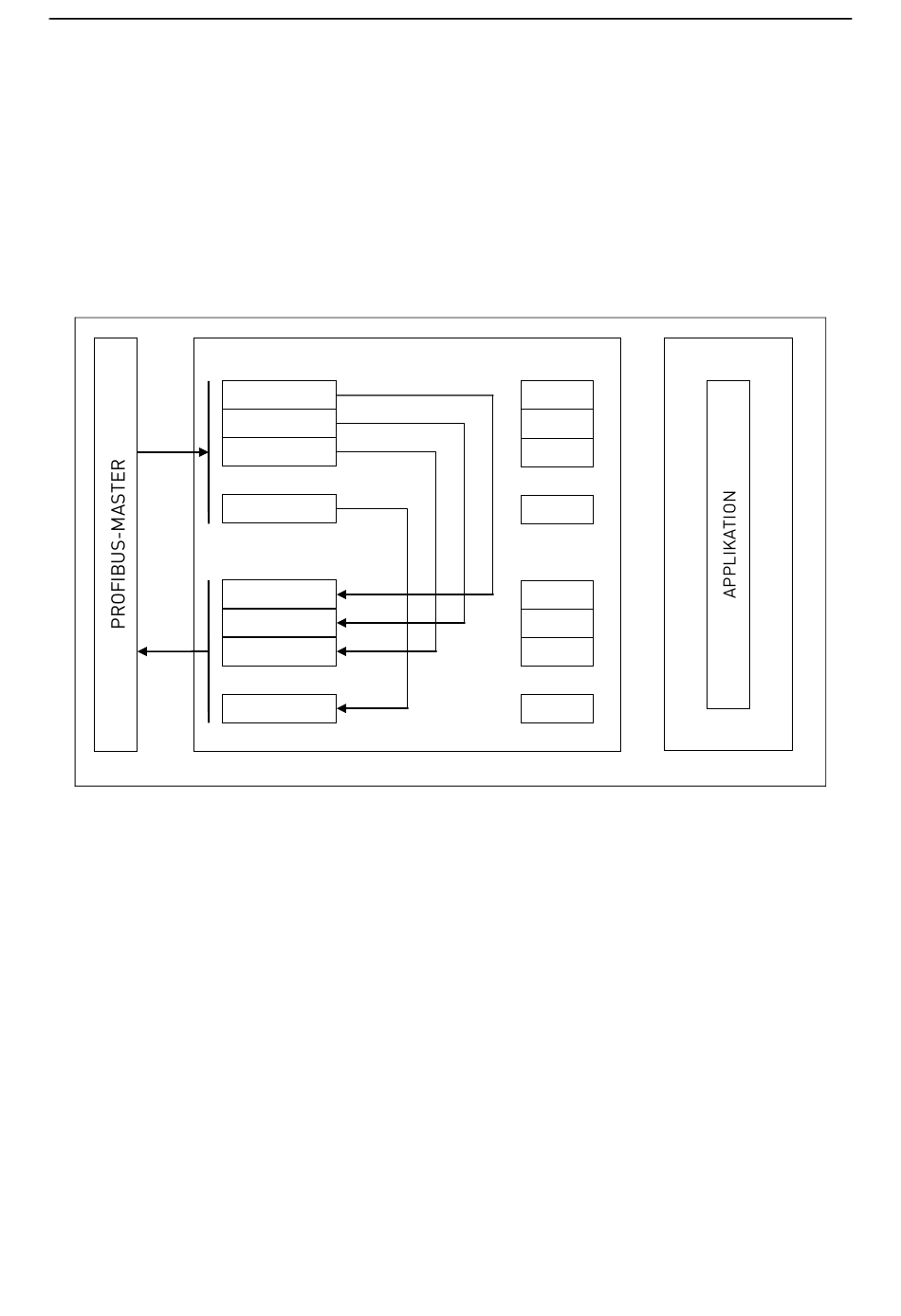

Abbildung 7. Echo-Betriebsmodus
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
® ®
100 und VACON 20-
PDI[0]
PDI[2]
PDI[4]
...
PDI[10]
PDO[0]
PDO[2]
PDO[4]
...
PDO[10]
Inbetriebnahme
Steuerkarte
9312_de.eps
