vacon • 12
4.5.2
Erdung der Kabelabschirmung
Vergewissern Sie sich vor dem Anschließen eines Feldbuskabels, dass der Potenzialausgleich gut
ist. Bei einem guten Potenzialausgleich kann die Abschirmung des Feldbuskabels an beiden Enden
geerdet werden. Wenn jedoch das Potenzialausgleichssystem schlecht ist, sollte die Abschirmung
des Feldbuskabels nur an einem Punkt im System geerdet werden, damit die Potenzialdifferenz nicht
durch Stromfluss in der Kabelabschirmung ausgeglichen wird.
Drei verschiedene Verfahren sind möglich, um den Buskabelschirm am Massepotential anzuschließen:
a) Anklemmen des Kabels an das Gehäuse des Frequenzumrichters
(bei gutem Potenzialausgleich empfohlen)
• Die Steckbrücken X13 und X14 sind in diesem Fall nicht relevant.
b) Direktes Anschließen an das Gehäuse des Frequenzumrichters
• Steckbrücke X13 setzen, um GND mit der Kabelabschirmung zu verbinden.
• Steckbrücke X14 setzen, um die Kabelabschirmung direkt mit dem Schutzleiter zu verbinden.
c) Anschließen über einen RC-Filter an das Gehäuse des Frequenzumrichters
(bei schlechtem Potenzialausgleich empfohlen)
• Steckbrücke X13 setzen, um GND mit der Kabelabschirmung zu verbinden.
• Steckbrücke X14 setzen, um die Kabelabschirmung über den RC-Filter mit dem Schutzleiter
zu verbinden.
4.5.3
OPTE3-Verkabelung

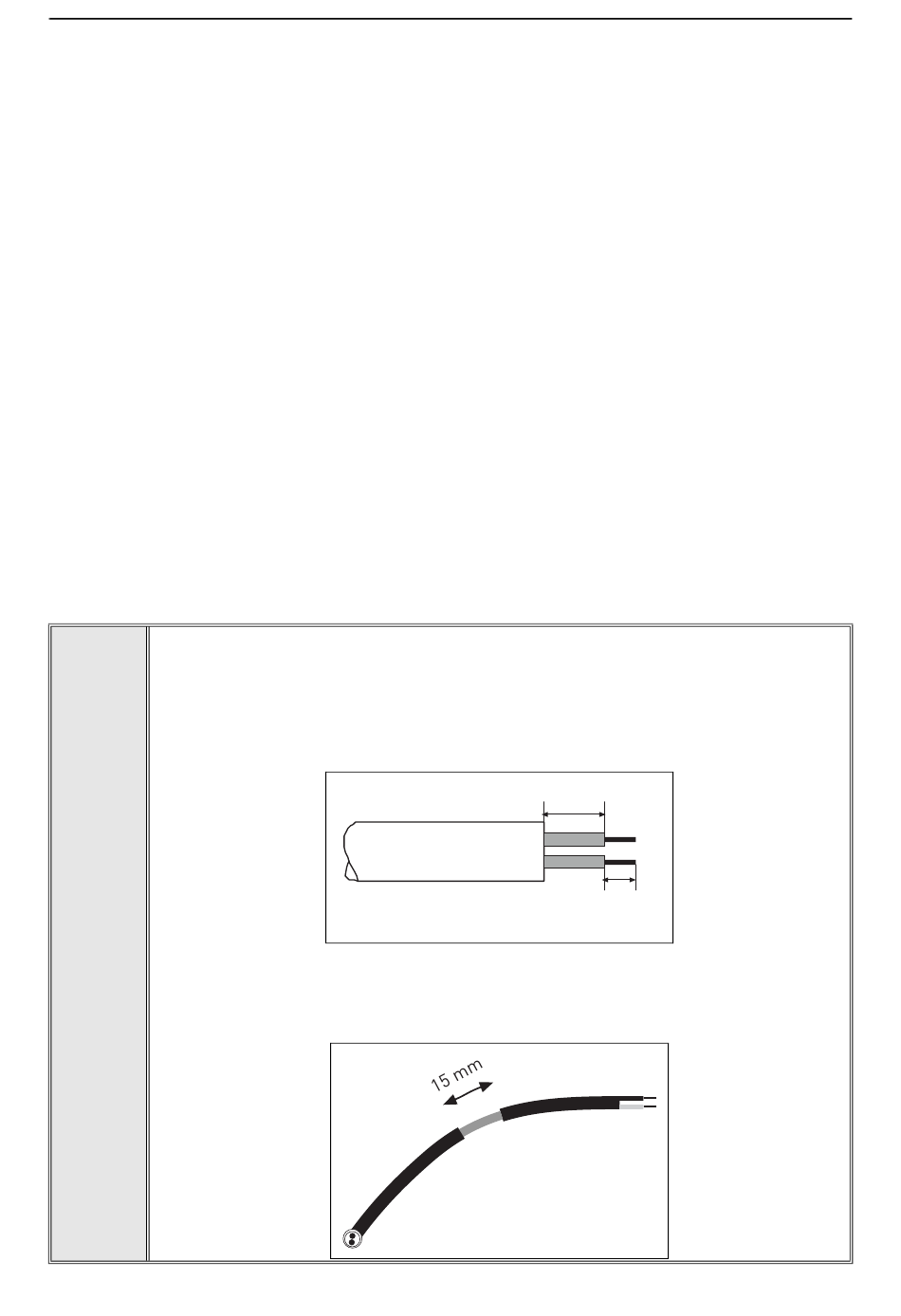

Isolieren Sie den Mantel des Feldbuskabels auf einer Länge von ca. 15 mm ab
(siehe Spezifikation in Kapitel ) und entfernen Sie die graue Kabelabschirmung.
Führen Sie dies an beiden Kabelenden durch (außer beim letzten Gerät).
Außerhalb des Klemmenblocks dürfen nicht mehr als 10 mm Adern zu sehen sein.
Entfernen Sie ca. 5 mm Isolierung von den Adern, sodass die abisolierten Adern in
die Klemmen passen. Siehe untenstehende Abbildung.
1
Entfernen Sie nun ein Stück des äußeren Mantels, damit Sie das Kabel mit der
Erdungsklemme am Gehäuse anbringen können. Die Isolierung darf höchstens auf
einer Länge von 15 mm entfernt werden. Nicht den Aluminium-Kabelschirm
entfernen!
Layout, Verkabelung und Installation
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
10
5
11476_00
9188.emf
