PROFIsafe

7. PROFI
Die OPTE3/E5-Karte unterstützt eine Black-Channel-PROFIsafe-Schnittstelle über PROFIBUS zur
Advanced-Sicherheitsoptionskarte, um Sicherheitsfunktionen zu unterstützen. In diesem Kapitel
wird PROFIsafe nur kurz vorgestellt. Näherer Informationen finden Sie in der Betriebsanleitung zur
®
VACON NXP-Advanced-Sicherheitsoptionskarte.
HINWEIS: Diese Funktionen stehen ab OPTE3/E5-Version 006 zur Verfügung. Verwenden Sie außerdem
eine .GSD-Datei der Version „2" oder höher.
7.1 Übersicht
Die folgende Abbildung zeigt einen Überblick zum PROFIsafe-System, wenn PROFIsafe über
PROFIBUS verwendet wird.
Sicherheits-SPS
Sicherheits-
F-Host
Prozesshost
PROFIsafe + Prozessdaten
Die PROFIBUS-Optionskarte (OPTE3/E5) kommuniziert mit der Sicherheits-SPS über PROFIBUS.
Dabei werden PROFIsafe-Daten und nicht sichere Prozessdaten ausgetauscht. Die PROFIBUS-
Optionskarte extrahiert die Prozessdaten und das Sicherheitstelegramm aus der empfangenen Meldung
und leitet die beiden Komponenten weiter. Die Prozessdaten werden an die Umrichterapplikation
gesendet und das Sicherheitstelegramm an die Advanced-Sicherheitsoptionskarte.
Die Advanced-Sicherheitsoptionskarte empfängt bzw. sendet die PROFIsafe-Sicherheitstelegramme
und implementiert die konfigurierten Sicherheitsfunktionen.
Außerdem kann die Advanced-Sicherheitsoptionskarte direkt mit der Umrichterapplikation interagieren,
die Sie so parametrieren können, dass sie auf Sicherheitsfunktionen reagiert.
Weitere Details finden Sie in der Betriebsanleitung zur VACON
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
SAFE
OPTE3/E5
Feldbusprotokoll
PROFIBUS
Advanced-
Sicherheitsoptionskarte
Sicherheitsapplikation
F-Device

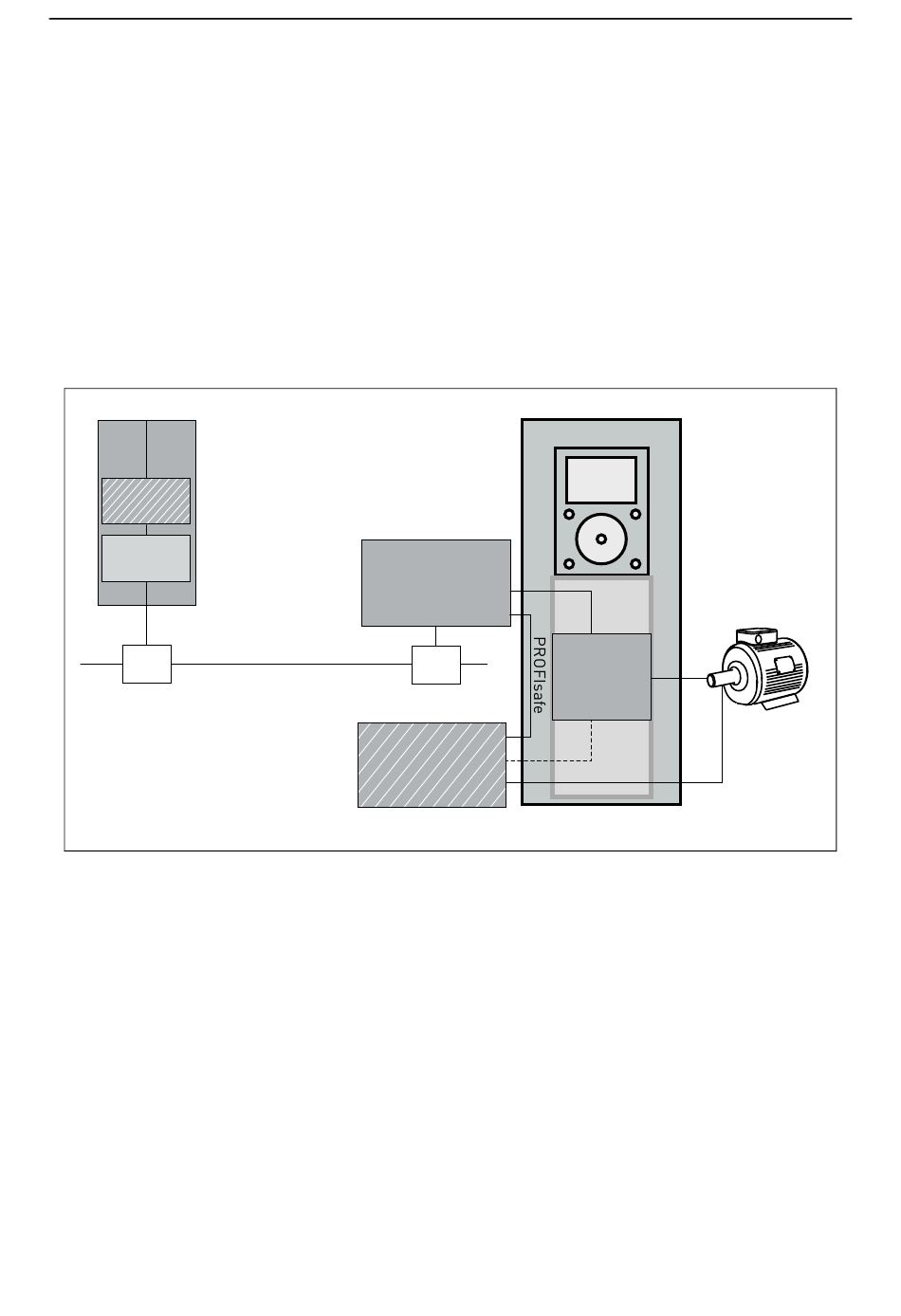

Abbildung 15. PROFIsafe-Systemüberblick
Vacon NXP
Umrichter-
applikation
®
NXP-Advanced-Sicherheitsoptionskarte.
