Layout, Verkabelung und Installation

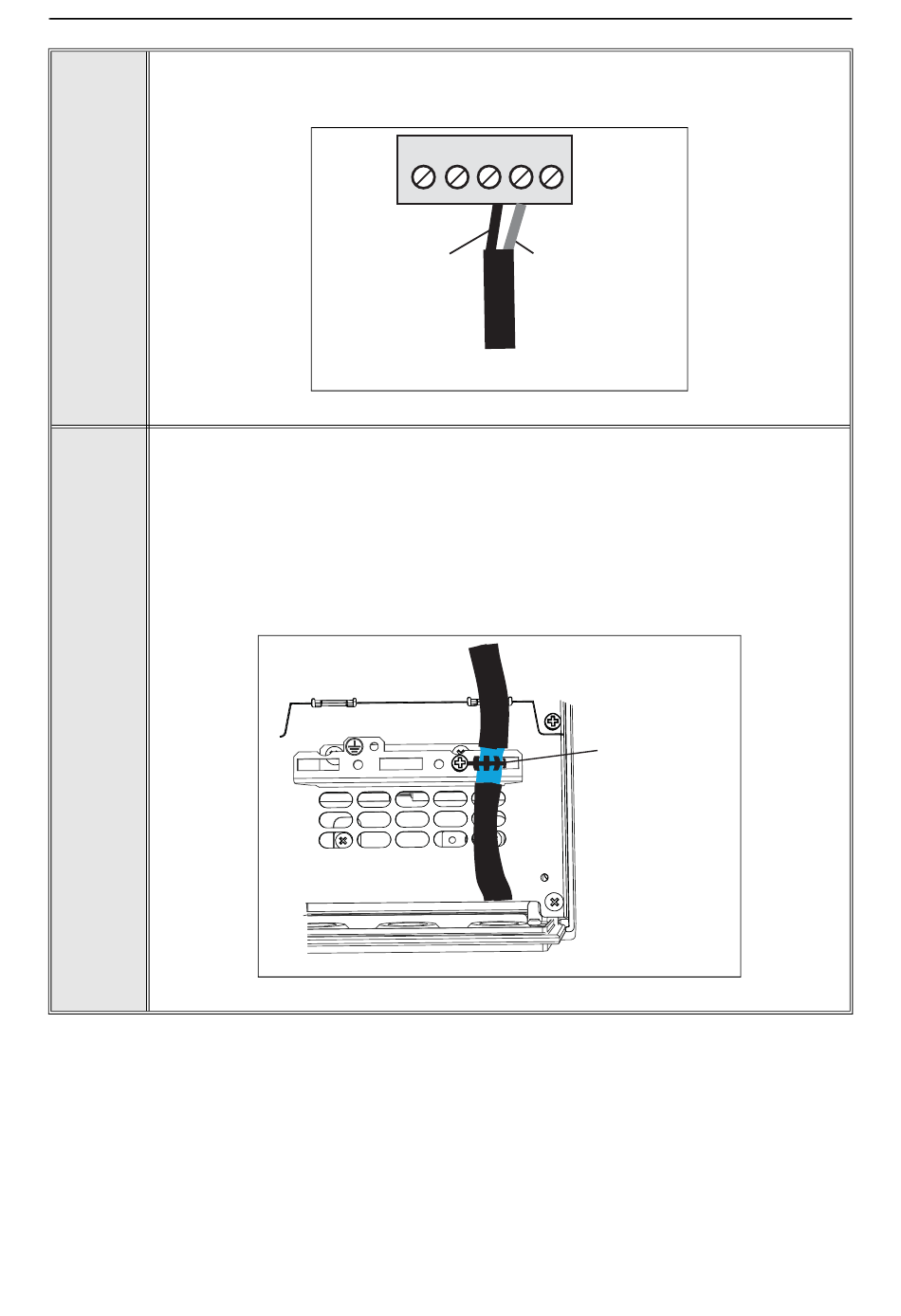

Schließen Sie das Kabel an die entsprechenden Klemmen im Klemmenblock der
PROFIBUS-Optionskarte an.
2
Erden Sie die Abschirmung des PROFIBUS-Kabels mithilfe der im Lieferumfang
des Frequenzumrichters enthaltenen Kabelklemme an dessen Gehäuse.
HINWEIS: Dies kann bei allen Umrichtern geschehen, wenn keine Schutzleiter-
Potenzialdifferenz besteht. Wenn jedoch eine Potenzialdifferenz besteht, sollte die
Abschirmung nur an einem Punkt im System mit dem Schutzleiter verbunden werden.
Die Abschirmungen der Kabel müssen zwar verbunden werden, dürfen aber nicht an
mehrere Erdungspunkte mit unterschiedlichem Potenzial angeschlossen werden.
3
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
1 2 3 4 5
Daten B
(rot)
Feldbuskabel
Daten A
(grün)
3021_de.emf
Kabelklemme
9200_de.eps
