Layout, Verkabelung und Installation
4.5

Verkabelung und Erdung

4.5.1 PROFIBUS DP-Kabel
PROFIBUS-Geräte werden in einer Busstruktur verbunden. In einem Segment können bis zu 32 Knoten
(Master oder Slaves) angeschlossen werden. Der Bus wird am Anfang und Ende jedes Segments
abgeschlossen (siehe Abbildung 4). Beide Busabschlüsse müssen ständig mit Spannung versorgt
werden. Wenn mehr als 32 Knoten angeschlossen werden, müssen Repeater (Leitungsverstärker) zur
Verbindung der einzelnen Bussegmente verwendet werden.
Die maximale Kabellänge hängt von der Übertragungsgeschwindigkeit und vom Kabeltyp ab
(siehe Tabelle 8). Die angegebene Kabellänge kann durch den Einsatz von Repeatern erhöht werden.
Die Verwendung von mehr als 3 Repeatern wird nicht empfohlen.
Baudrate (Kbit/s)
Länge Leitung A (m)
Länge Leitung B (m)
Die folgenden Stecker können verwendet werden (180° Kabelausgang):
• Phoenix SUBCON-PLUS-PROFIB/AX/SC 27 44 38 0
• Siemens-Profibusstecker 6GK1500-0EA02
Die folgenden Kabel können beispielsweise verwendet werden:
• Belden-PROFIBUS-Datenkabel 3079A
• Olflex-PROFIBUS-Kabel 21702xx
• Siemens SINEC L2-LAN-Kabel für PROFIBUS, 6XV1830-0AH10
MASTER
SLAVE
SLAVE
32 Geräte/Segment
Abschlusswiderstand
R Busrepeater
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
Tabelle 8. Kabellängen
9,6 19,2 93,75
1.200 1.200 1.200
1.200 1.200 1.200
SLAVE
SLAVE
R
Max. 126 Stationen (4 Segmente)

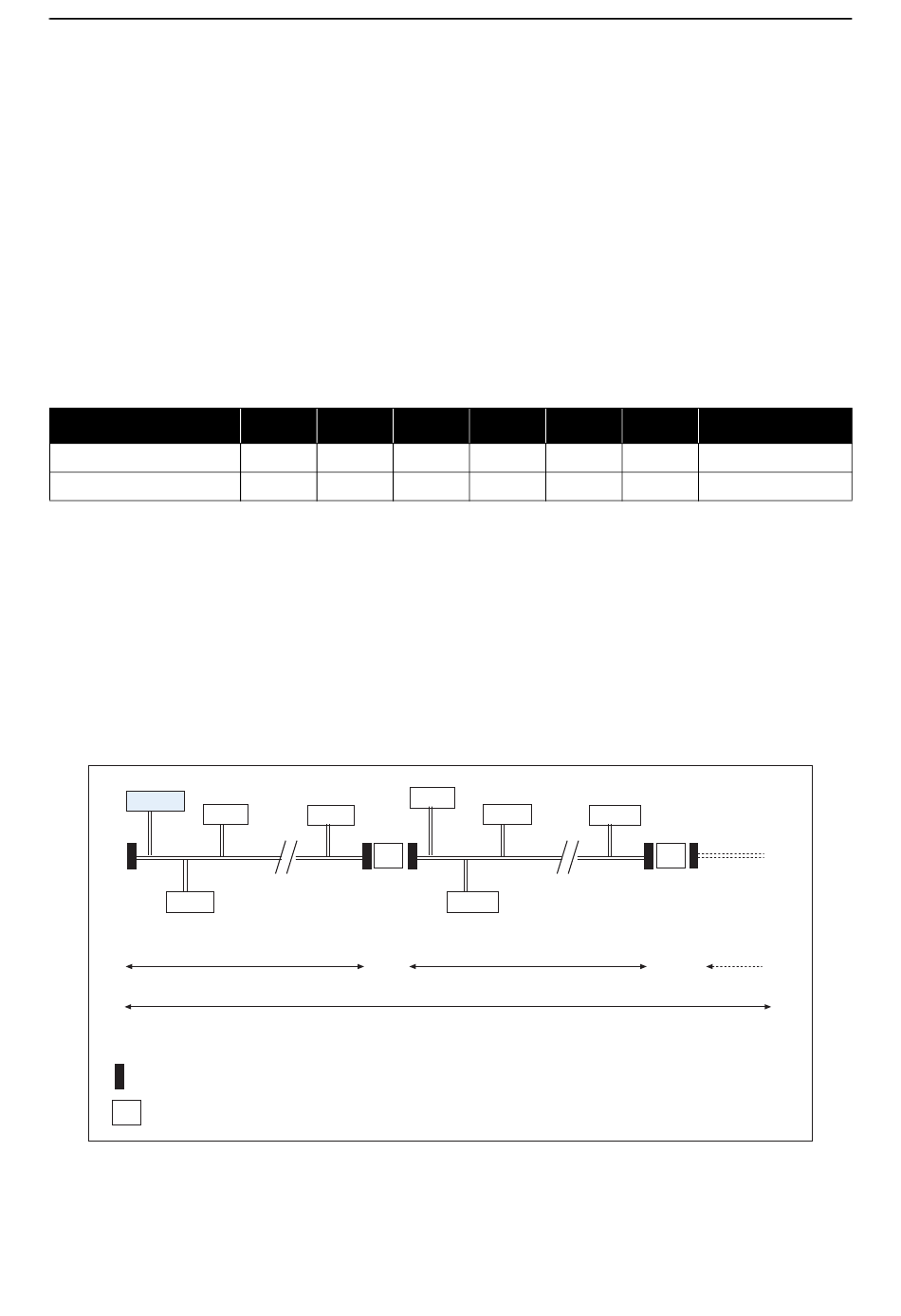

Abbildung 4. Verkabelung und Busabschluss
187,5 500
1.000 400
600 200
SLAVE
SLAVE
SLAVE
32 Geräte/Segment
vacon • 11
1.500 3.000–12.000
200 100
– –
R
9308_de.eps
