Layout, Verkabelung und Installation

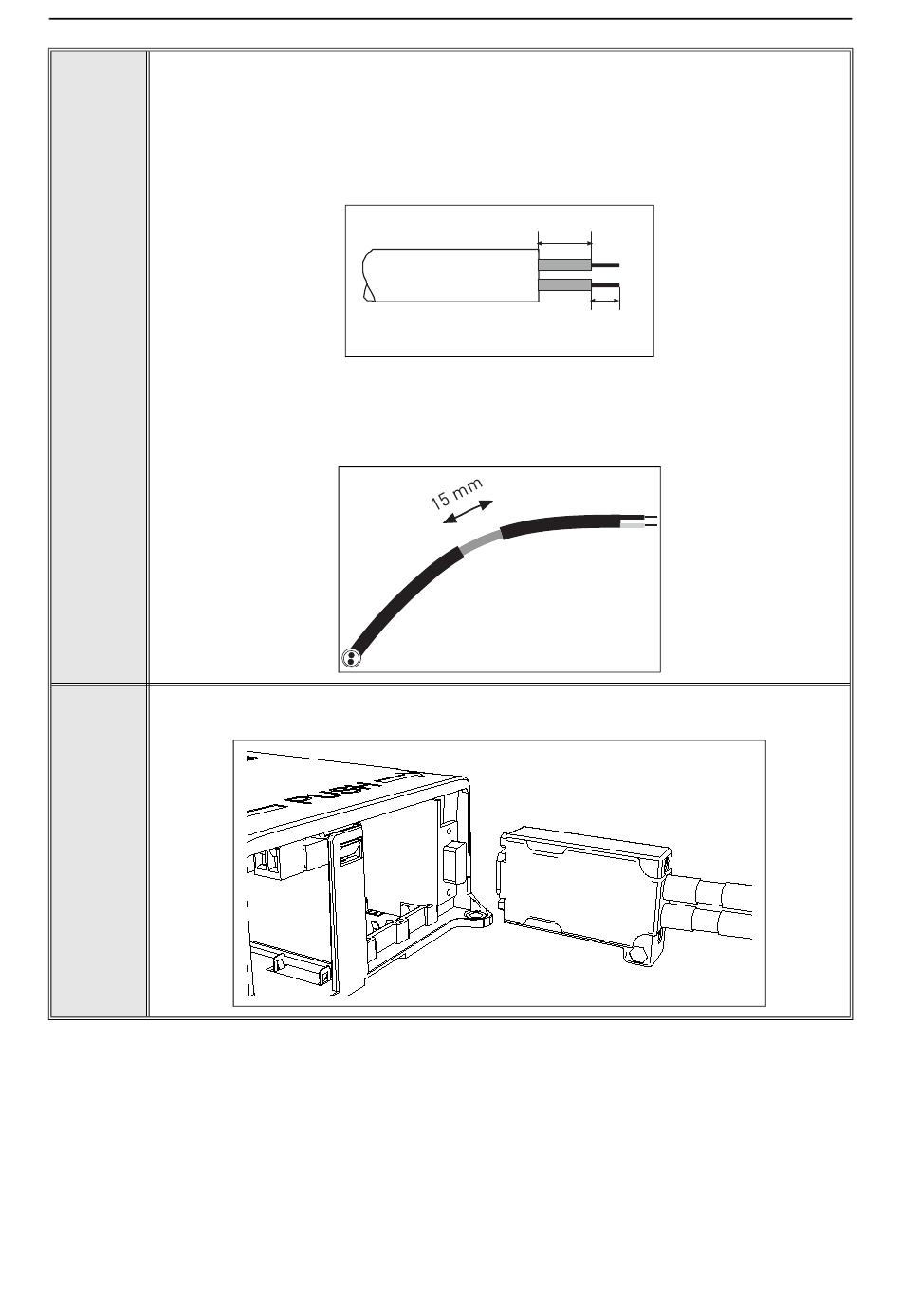

Isolieren Sie den Mantel des Feldbuskabels auf einer Länge von ca. 15 mm ab
(siehe Spezifikation in Kapitel ) und entfernen Sie die graue Kabelabschirmung.
Führen Sie dies an beiden Kabelenden durch (außer beim letzten Gerät).
Außerhalb des Klemmenblocks dürfen nicht mehr als 10 mm Adern zu sehen sein.
Entfernen Sie ca. 5 mm Isolierung von den Adern, sodass die abisolierten Adern in
die Klemmen passen Siehe untenstehende Abbildung.
2
Entfernen Sie nun ein Stück des äußeren Mantels, damit Sie das Kabel mit der
Erdungsklemme am Gehäuse anbringen können. Die Isolierung darf höchstens auf
einer Länge von 15 mm entfernt werden. Entfernen Sie nicht die Aluminium-
Kabelabschirmung!
Schließen Sie das Kabel an die PROFIBUS-Optionskarte an.
3
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
10
5
11476_00
9188.emf
vacon • 15
