Layout, Verkabelung und Installation
Wenn der Frequenzumrichter der Produktfamilie VACON
4
am Bus ist, muss der Busabschluss mit der Steckbrücke X13 gesetzt werden
(siehe Kapitel 4.4.)

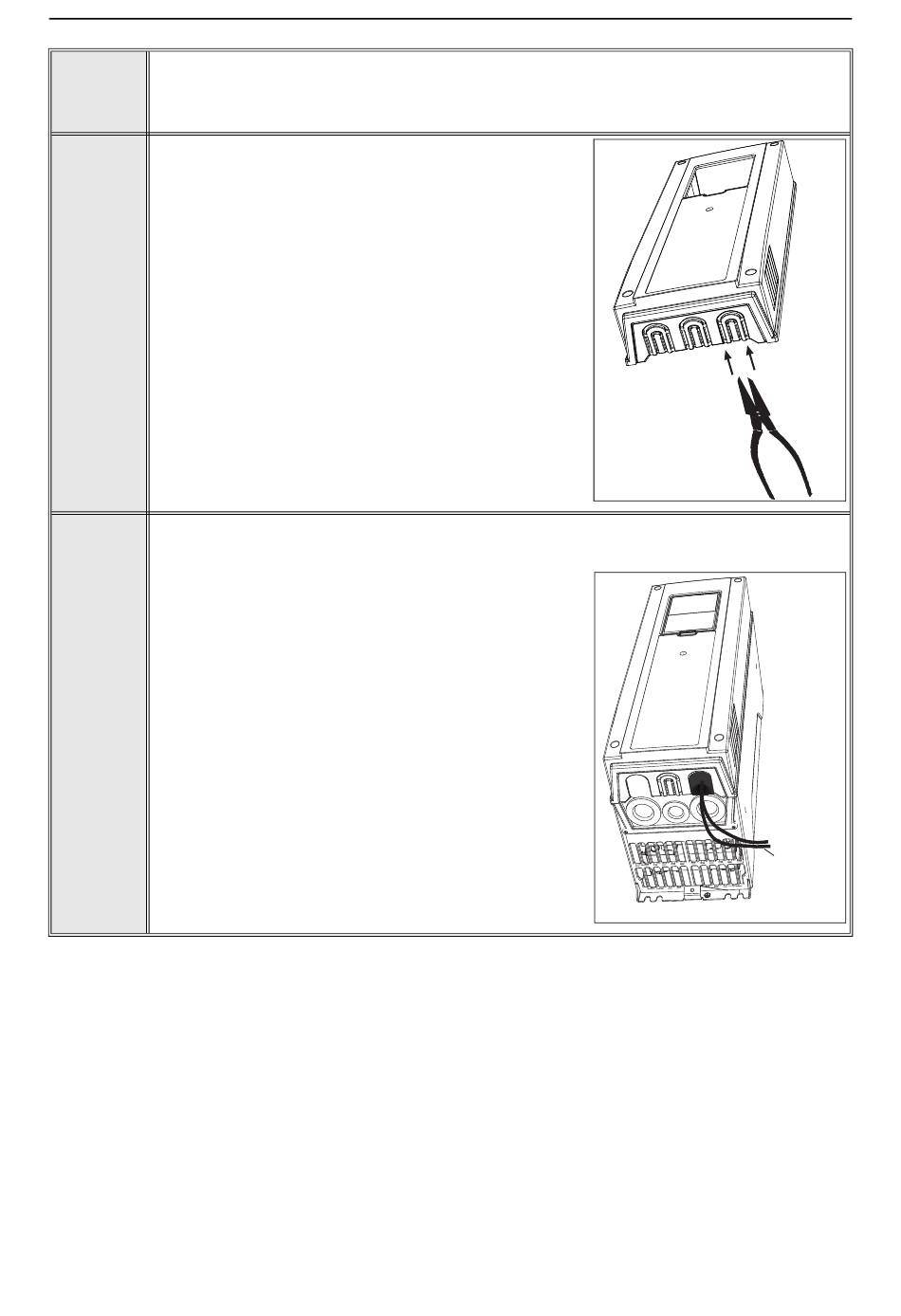

Öffnen Sie die Kabeldurchführung in der
Abdeckung des Frequenzumrichters für das
Feldbuskabel (Schutzart IP21), sofern dies nicht
bereits für andere Steuerkabel erfolgt ist.
HINWEIS: Schneiden Sie die Öffnung an der
Seite aus, an der die Karte eingesetzt wurde.
5
Bringen Sie die Abdeckung wieder am Frequenzumrichter an und verlegen Sie
das Kabel wie in der Abbildung gezeigt.
HINWEIS: Achten Sie bei der Planung
der Kabelkanäle darauf, dass zwischen
Feldbuskabel und Motorkabel ein Mindestabstand
von 30 cm eingehalten werden muss. Es wird
empfohlen, die Optionskartenkabel getrennt von den
Leistungskabeln zu verlegen (siehe Abbildung).
6
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
vacon • 19
®
100 das letzte Gerät
Feldbus-
kabel
9201.emf
9202_de.eps
