vacon • 10
FS = Feldbusstatus, GRÜN
LED-Status
AUS
EIN
Schnelles Blinken
(1 Blinken/s)
Langsames Blinken
(1 Blinken/5 s)

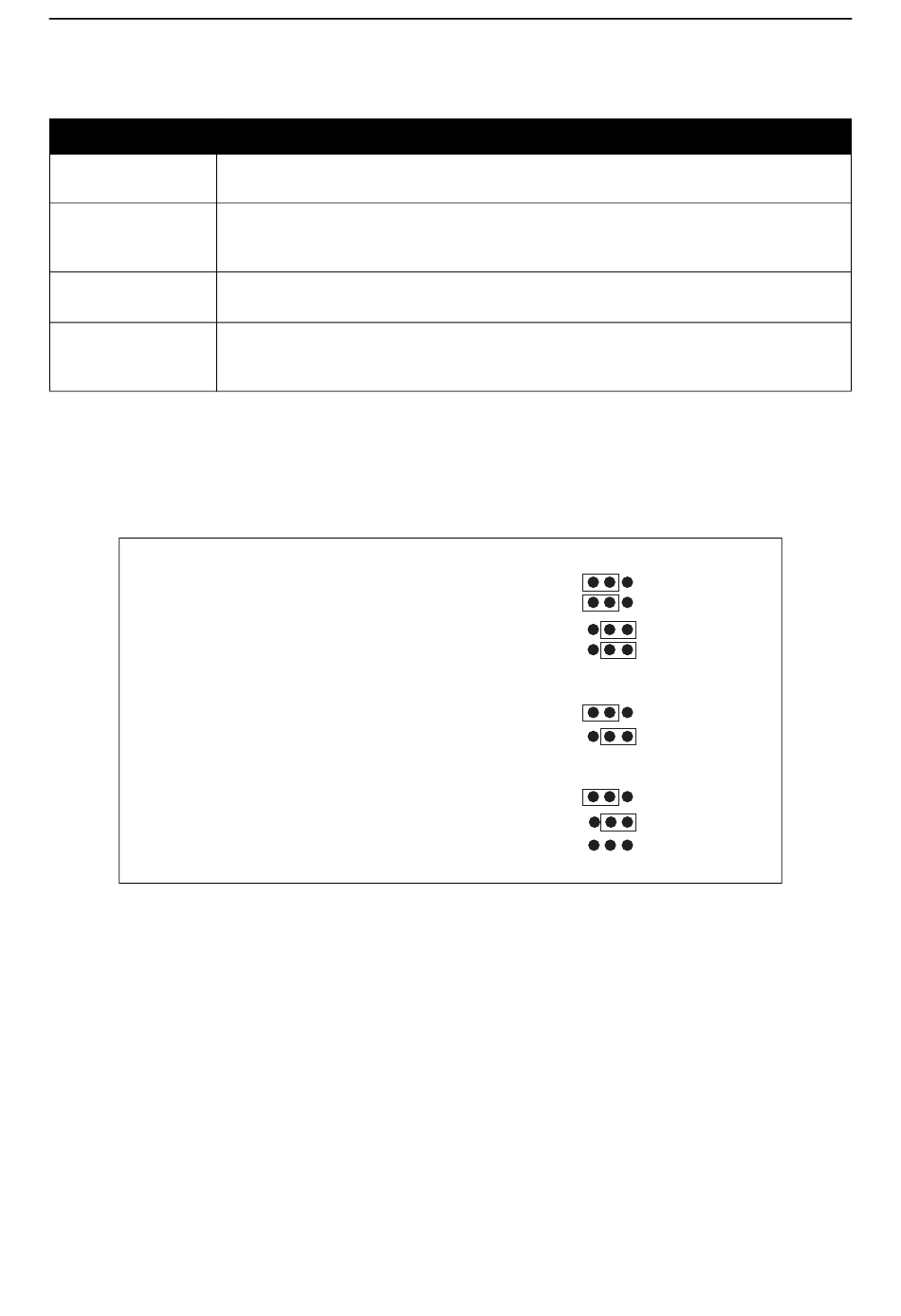

4.4 Steckbrücken
Die Steckbrückeneinstellungen für OPTE3/E5 werden unten gezeigt. Die Positionen der Steckbrücken
auf der Karte sind in Abbildung 1 dargestellt.
Kabelabschirmung durch RC-Filter mit Schutzleiter verbunden
Kabelabschirmung direkt mit Schutzleiter verbunden
Feldbusmodul wartet auf Parameter vom Frequenzumrichter.
• Keine externe Kommunikation.
Das Feldbusmodul ist aktiviert.
• Parameter erhalten und Modul aktiviert.
• Das Modul wartet auf Nachrichten vom Bus.
Das Modul ist aktiviert und empfängt Nachrichten vom Bus.
Das Modul befindet sich im Fehlerzustand (FAULT).
• Keine Meldungen vom Master innerhalb der Watchdog-Zeit.
• Bus defekt, Kabel lose oder Master offline.
Steckbrücke X13, Abschlusswiderstand
Steckbrücke X14, obere Reihe
GND mit Kabelabschirmung verbunden
GND nicht mit Kabelabschirmung verbunden
Steckbrücke X14, untere Reihe
Kabelabschirmung nicht verbunden
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
Layout, Verkabelung und Installation
Tabelle 7.

Bedeutung:

Busabschluss aktiviert
Busabschluss deaktiviert
Werkseinstellung
Werkseinstellung
Werkseinstellung
3022A_de.eps
