vacon • 7 Sicherheit
1.6

Erdung und Erdschlussschutz

ACHTUNG!
®
Der Frequenzumrichter VACON 20 CP muss immer mit einem Erdungsleiter geerdet werden,
der an die mit gekennzeichnete Erdungsklemme angeschlossen ist.
Da der Ableitstrom (bei der 3-phasigen Baureihe) über 3,5 mA AC liegt, muss der Frequenzu-
mrichter gemäß der Norm EN61800-5-1 einen ortsfesten Anschluss und eine Vorrüstung für
eine Zusatzklemme für einen zweiten Erdungsleiter mit demselben Querschnitt des ur-
sprünglichen Erdungsleiters haben.
Drei Schrauben (für die 3-phasige Baureihe) sind für folgende Leiter beigepackt: den UR-
SPRÜNGLICHEN Erdungsleiter, den ZWEITEN Erdungsleiter und den MOTOR-Schutzleiter
(der Kunde kann die Schrauben den Leitern nach Wunsch zuordnen). Siehe Abbildung 1 für die
Anordnung der drei Schrauben in den zwei möglichen Optionen.

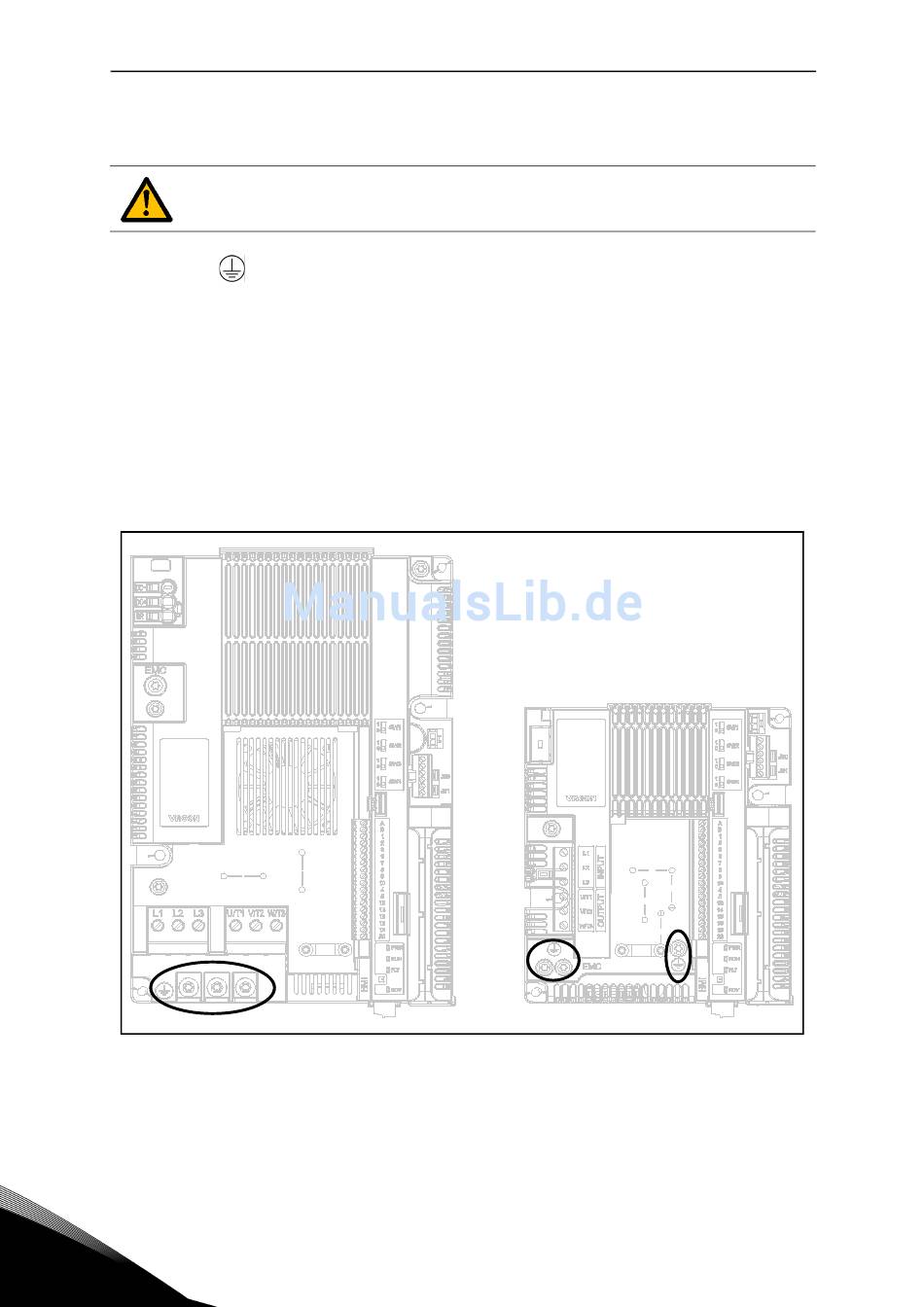

Abbildung 1. Schutzerdungsanschlüsse MS2 und MS3, 3-phasige Baureihe.
®
Beim VACON 20 CP, können der Phasenleiter und der entsprechende Erdungsleiter den-
selben Querschnitt haben, vorausgesetzt, sie bestehen aus dem gleichen Metall (denn der
2
Querschnitt des Phasenleiters liegt unter 16 mm ).
