E/A-Verkabelung und Feldbusanschluss
Der Frequenzumrichter kann entweder über RS485 oder Ethernet an den Feldbus angeschlos-
sen werden. Der RS485-Anschluss befindet sich an den Standard-E/A-Klemmen (Klemmen A

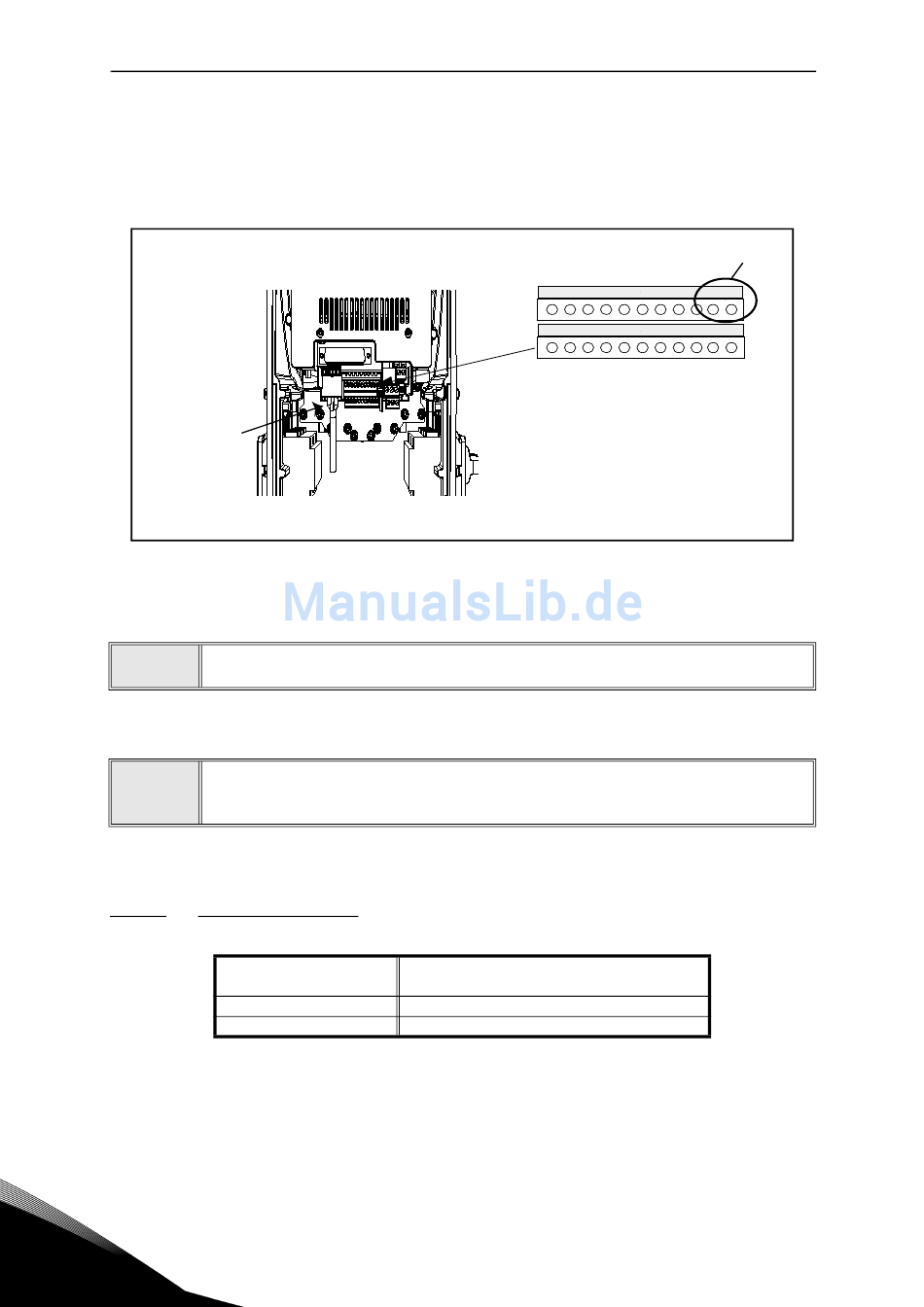

und B) und der Ethernetanschluss links von den Steuerklemmen. Siehe Abbildung 28.
Ethernet
connection
5.2.1
Vorbereitung auf den Einsatz mit Ethernet
Das Ethernetkabel (siehe Spezifikation auf Seite 43) an seine Klemme anschlie-
1
ßen und das Kabel durch die Einführungsplatte führen.
Die Leistungseinheit wieder montieren. HINWEIS: Bei der Planung der Kabel-
2
verlegung daran denken, dass der Abstand zwischen dem Ethernetkabel und
dem Motorkabel mindestens 30 cm betragen muss.
Für genauere Informationen siehe das Benutzerhandbuch des verwendeten Feldbusses.
5.2.1.1
Daten Ethernetkabel
5
Verbinder
Kabeltyp
Kabellänge
Tabelle 16. Daten Ethernetkabel.
12 13 14 15 16 17 18 19 30
1
2
Abbildung 28.
Geschirmter RJ45-Verbinder. Hinweis:
max. Länge des Verbinders 40 mm.
CAT5e STP
Max. 100m
Steuereinheit
RS485
terminals
A
B
3
4
5
6
7
8
9 10 11
