GE ÄKTAprocess Bedienungsanleitung Seite 72

3 Systembeschreibung
3.4 Konfigurationsoptionen
Filterventile: Option 2
Die Inline-Filteroption 2 (Einmalkapselfilter) enthält ein Handventil HV-301.
Je nach dem für das System ausgewählten Einmalkapselfilter-Typ können, wie nachste-
hend gezeigt, außerdem bis zu zwei zusätzliche Handventil-Anschlussoptionen für die
Luftentleerung integriert werden.
1
2
3
4
Teil
1
2
3
4

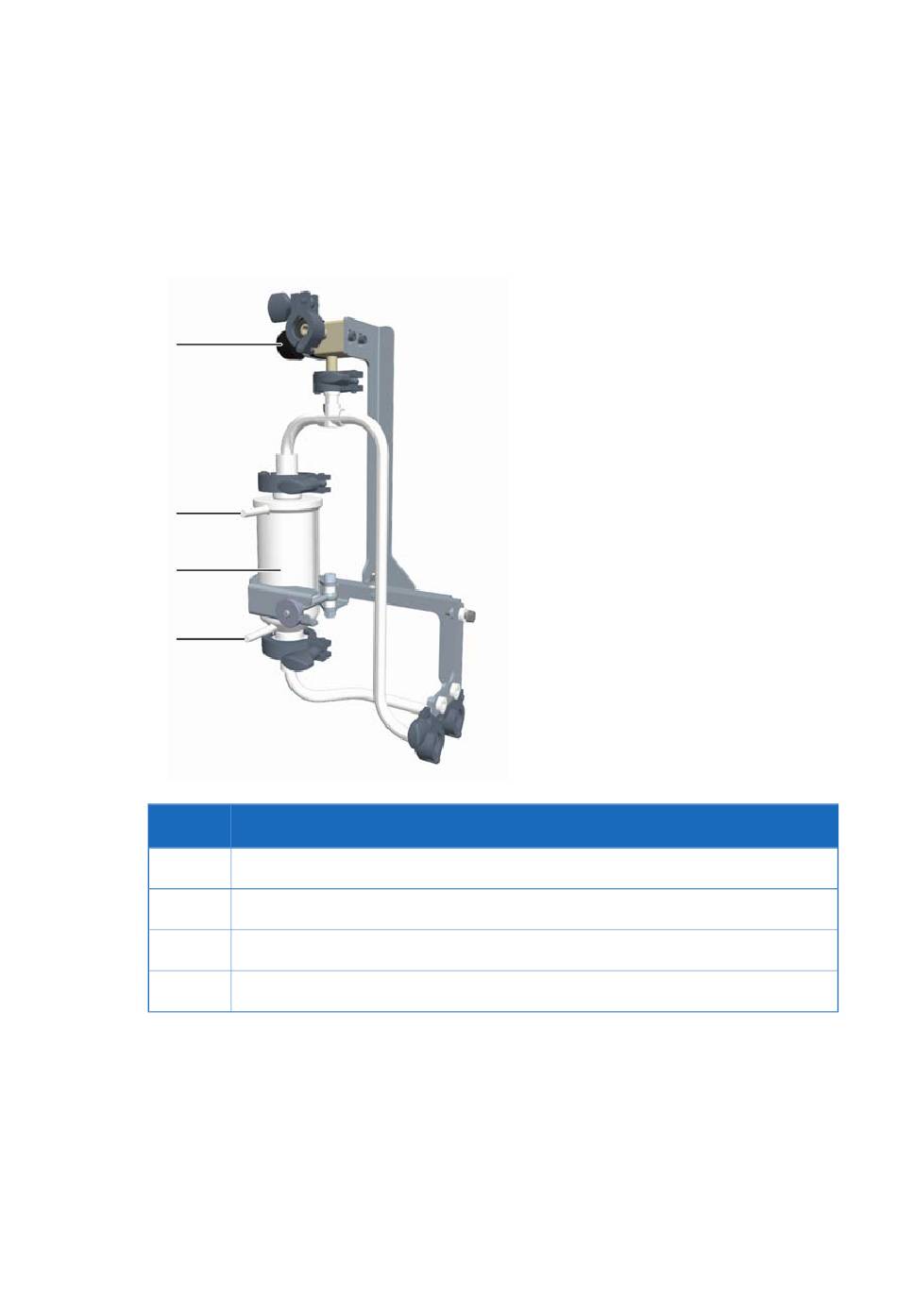

Im nachfolgenden Diagramm ist die Anordnung des Einmalkapselfilterblocksatzes dar-
gestellt.
72
Funktion
Handventil HV-301
Auslass zum Handventil (Option)
Kapselfiltergehäuse
Auslass zum Handventil (Option)
ÄKTAprocess Bedienungsanleitung 29-0252-49 AB
