Luftfallenventile
Die Luftfallenventilblöcke sind direkt entweder mit den optionalen Filterventilblöcken
oder mit den Schläuchen zum Luftsensor vor der Säule verbunden, um das Totvolumen
zu minimieren, das entsteht, wenn die Ventilblöcke mit den Schläuchen verbunden
werden.

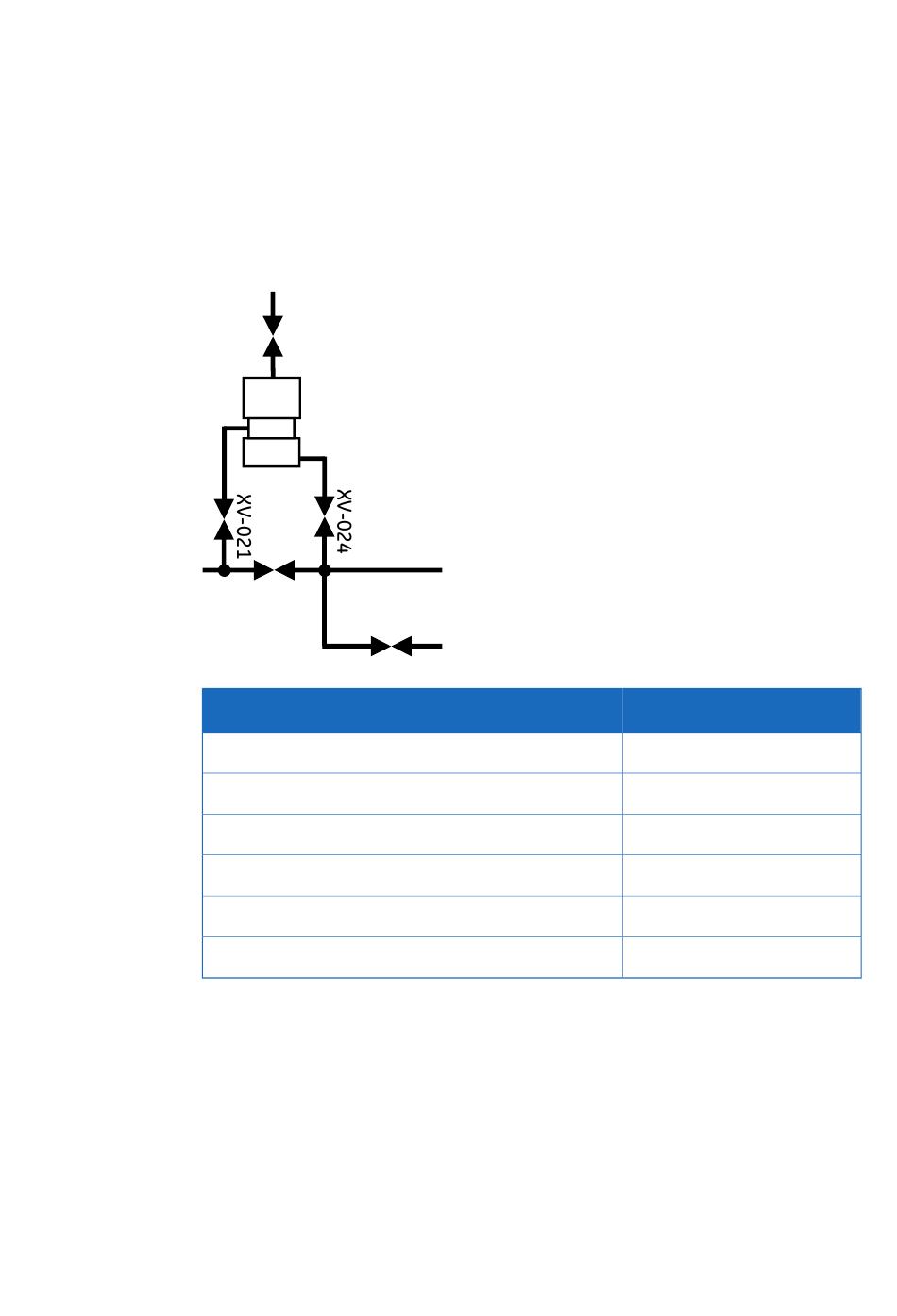

Nachfolgend ist die Anordnung der Luftfallenventile dargestellt.
Ventilstellungen
Bypass
Inline (Standardmäßig)
Fill
Fill_Inline
Out_through_drain (Nach draußen durch Ablauf)
Drain (Ablauf - Kein Durchfluss)
Die Drain-Stellung des Ventils wird z. B. verwendet, wenn die Luftfalle vor der Demontage
entleert wird, oder um den Flüssigkeitsstand in der Luftfalle zu verringern. Die Pumpe/n
muss/müssen auf 0,0 l/h eingestellt werden, wenn die Drain-Stellung des Ventils genutzt
wird.
Anmerkung:
ÄKTAprocess Bedienungsanleitung 29-0252-49 AB
XV-023
XV-022
XV-071
Die UNICORN-Anweisung ManFlow ist zu verwenden, wenn
Out_through_drain läuft, soweit nicht im System ein Durchflussmesser
vor der Blasenfalle installiert ist. Kurzzeitig kann jedoch auch Flow
(Durchfluss) verwendet werden, auch wenn das System über keinen
Durchflussmesser verfügt.
3 Systembeschreibung
3.3 Komponenten der Basiskonfiguration
Offene(s) Ventil(e)
XV-022
XV-021 + XV-024
XV-021 + XV-023
XV-021 + XV-023 + XV-024
XV-021 + XV-024 + XV-071
XV-023 + XV-024 + XV-071
3.3.7 Ventile
