4 Installation
4.5 Stromversorgung
Eingebaute
Sicherungsautomaten
Die Netzstromversorgung zum ÄKTAprocess und die Pumpen verfügen über eigene
Leistungsschalter im Schaltschrank. Siehe Systemdokumentation für die spezifischen
Typen, die in Ihrem System verwendet werden.
Die Sicherungsautomaten für die Pumpen (CB1, CB2 und CB3; ein Schalter je Pumpe)

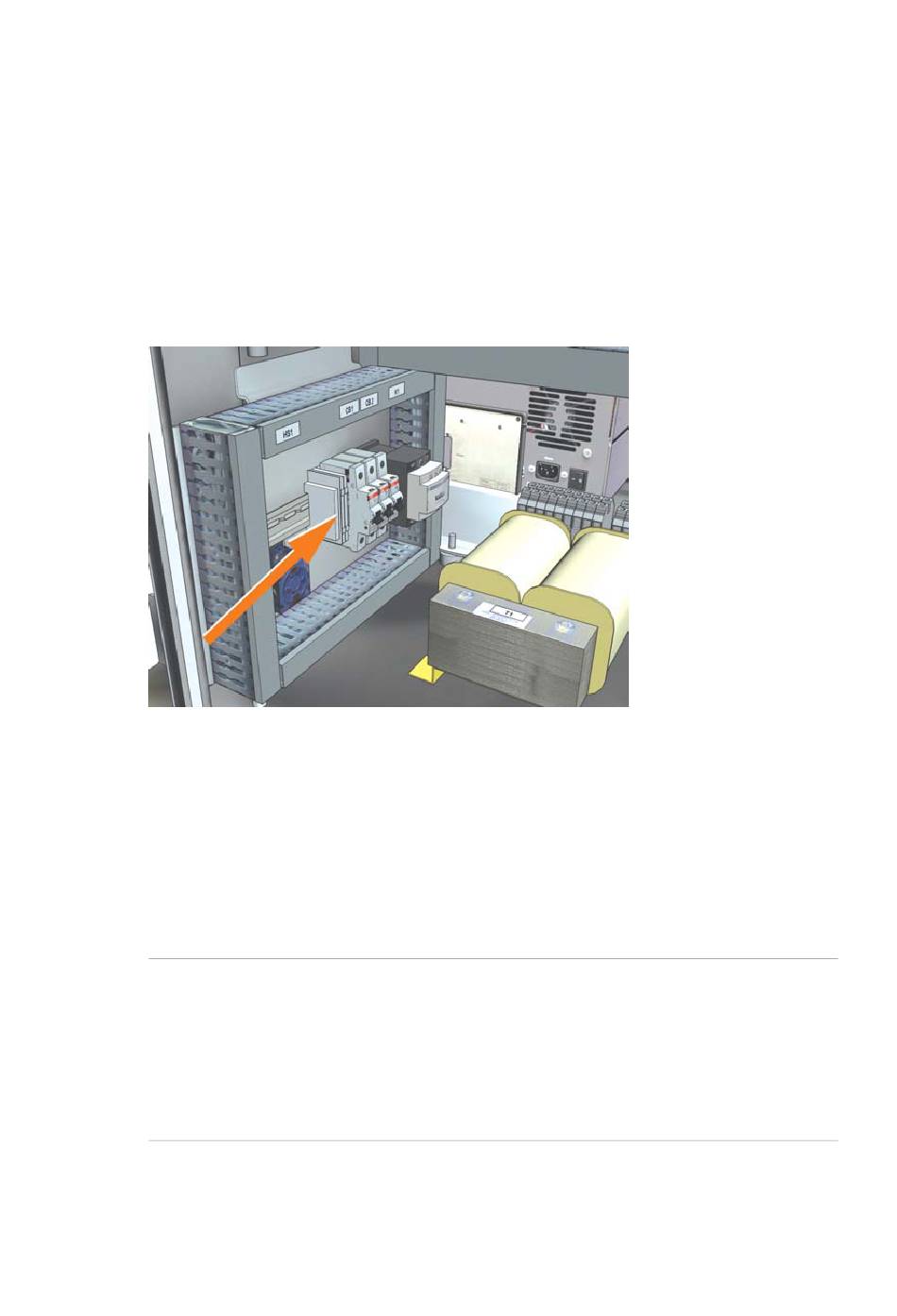

befinden sich neben dem Netztransformator im Schaltschrank (siehe Abbildung unten).
Alle Sicherungsautomaten für die Pumpen sind für 10 A ausgelegt.
Überlastungsschutz CB4, der sich auf der gegenüberliegenden Seite im Schaltschrank
befindet, steuert die Stromversorgung der übrigen Systemkomponenten. Dieser Siche-
rungsautomat ist ebenfalls für 10 A ausgelegt.
Systeme nach UL-Norm sind mit den zusätzlichen Sicherungsautomaten CB5, CB6 und
CB7 ausgestattet. Diese schützen die Gleichstromversorgung des integrierten Computers,
LCD-Monitors und der Instrumente im Schaltschrank.
Systeme nach der UL-Norm sind ebenfalls mit einem Fehlerstromschutz zum Schutz des
UV-Monitors ausgestattet.
Weitere Informationen
Schaltpläne sowie Anforderungen an Spannung, Strom, Sicherungen und den Auslöse-
strom für den Schutz des Festspannungsnetzgeräts sind im Systemdokumentationspaket
enthalten.
