Danfoss VLT FC300 Programmierungshandbuch Seite 124

3 Parameterbeschreibungen
[140] Bus 4-20 mA
[141] Bus-Strg. 0-20 mA, Timeout
[142] Bus-Strg. 4-20 mA, Timeout
[150] Max. Ausg.freq. 4-20 mA
6-71 Kl. X45/1, Ausgang min. Skalierung
3 Range:
0,00%* [0,00 - 200,00%]
6-72 Kl. X45/1, Ausgang max. Skalierung
Range:
100%* [0,00 - 200,00%]
I UEBERW mA
I GEWÜNSCHT MAX mA
6-73 Kl. X45/1, Wert bei Bussteuerung
Range:
0,00%* [0,00 - 100,00%]
6-74 Kl. X45/1, Wert bei Bus-Timeout
Range:
0,00%* [0,00 - 100,00%]
124
Ein auf Feldbus-Prozessdaten basierender Ausgangswert. Der Ausgang wird nicht von den internen
Frequenzumrichterfunktionen beeinträchtigt.
Par 4-54 definiert das Verhalten des Analogausgangs im Falle eines Bus-Timeouts.
Par 4-54 definiert das Verhalten des Analogausgangs im Falle eines Bus-Timeouts.
Bezogen auf Par. 4-19.
Funktion:

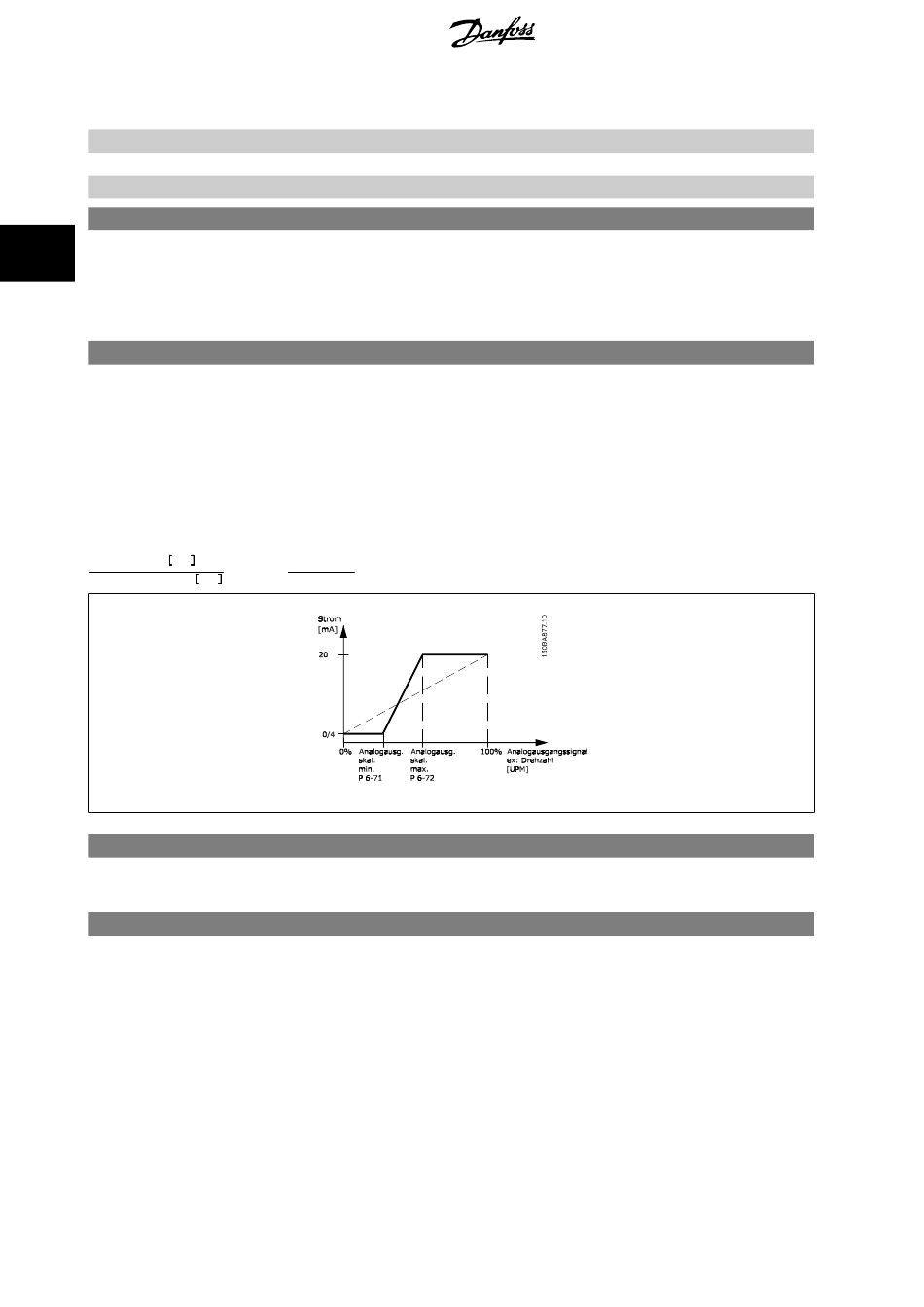

Skalieren Sie das Min.-Signal an Klemme X45/1 prozentual im Bezug auf den maximalen Wert des
dargestellten Signals. Wird z. B. 0 mA (oder 0 Hz) bei 25 %des maximalen Ausgangswerts benötigt,
so ist 25 % zu programmieren. Die Skalierung kann entsprechende Auswahl in Par. 6-72 nie über-
steigen.
Funktion:
Dieser Parameter skaliert das Max.-Signal an Ausgangsklemme X45/1 in Prozent des max. Signal-
pegels. Wahl der Signalgröße und -pegel (0/4-20 mA) erfolgt in Par. 6-50. Als Wert wird der maxi-
male Wert des Stromsignalausgangs eingestellt. Der Ausgang kann so skaliert werden, dass bei
maximalem Signal ein Strom unter 20 mA oder bei einem Signal von unter 100 % bereits 20 mA
erreicht werden. Sollen die 20 mA bereits bei 0 bis 100 % des Signalwertes erreicht werden, ist der
prozentuale Wert direkt einzugeben, z. B. 50 % = 20 mA. Wenn bei maximalem Signal (100 %) ein
Strom zwischen 4 und 20 mA erreicht wird, ist der Prozentwert wie folgt zu berechnen (Beispiel, in
dem der gewünschte max. Ausgangsstrom 10 mA beträgt):
20 − 4 mA
x 100 % = x 100 % = 160 %
mA
10
Funktion:
Einstellung von Analogausgang 3 (Klemme X45/1) bei Bussteuerung.
Funktion:
Einstellung von Analogausgang 3 (Klemme X45/1).
Wurde für diesen Analogausgang die Funktion „Bus x-20mA Timeout" gewählt und ist ein Bus/
Steuerwort Timeout (Par. 6-70) aktiv, dann legt dieser Par. den Ausgangswert während des Time-
outs fest.
