FC300-Programmierungshandbuch
Motorschutz kann über eine Reihe von Verfahren erfolgen: PTC- oder KTY-Sensor (siehe auch Abschnitt KTY-Sensoranschluss) in den Motorwicklungen,
mechanisch thermischer Schalter (Klixon-Ausführung) oder elektronisch thermisches Relais (ETR).

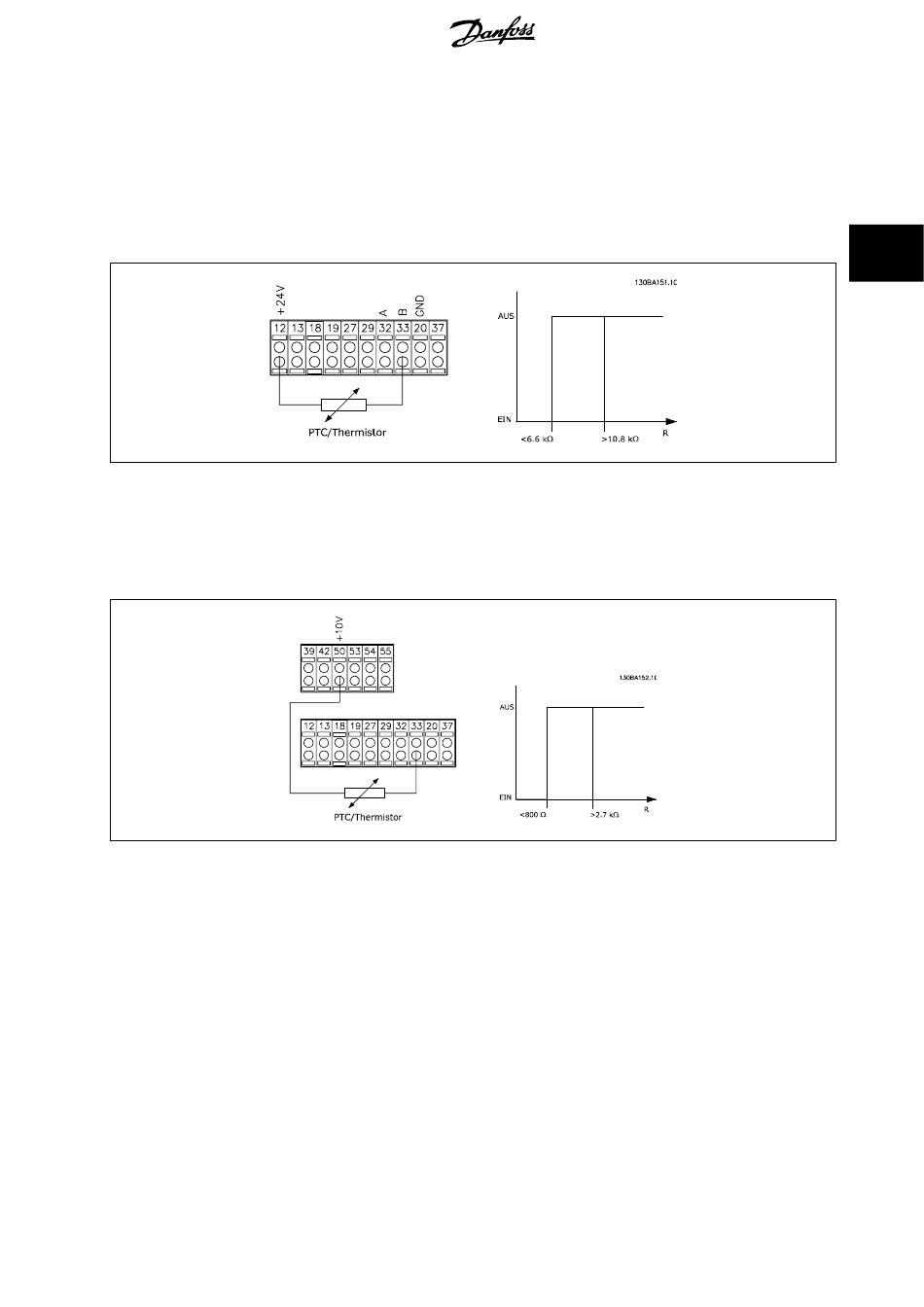

Verwenden eines Digitaleingangs und einer 24-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90 Thermischer Motorschutz
Par. 1-93 Thermistoranschluss auf Digitaleingang
Verwenden eines Digitaleingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
Thermistoranschluss Digitaleingang
Par. 1-93 auf
Verwenden eines Analogeingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
Thermistoranschluss Analogeingang 54
Par. 1-93 auf
auf Thermistor Abschalt. [2] stellen
[6] stellen
Thermistor Abschalt.
auf [2] stellen
[6] stellen
Thermistor Abschalt.
auf [2] stellen
[2] stellen
®
MG.33.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
3 Parameterbeschreibungen
