DEUTSCH
DE

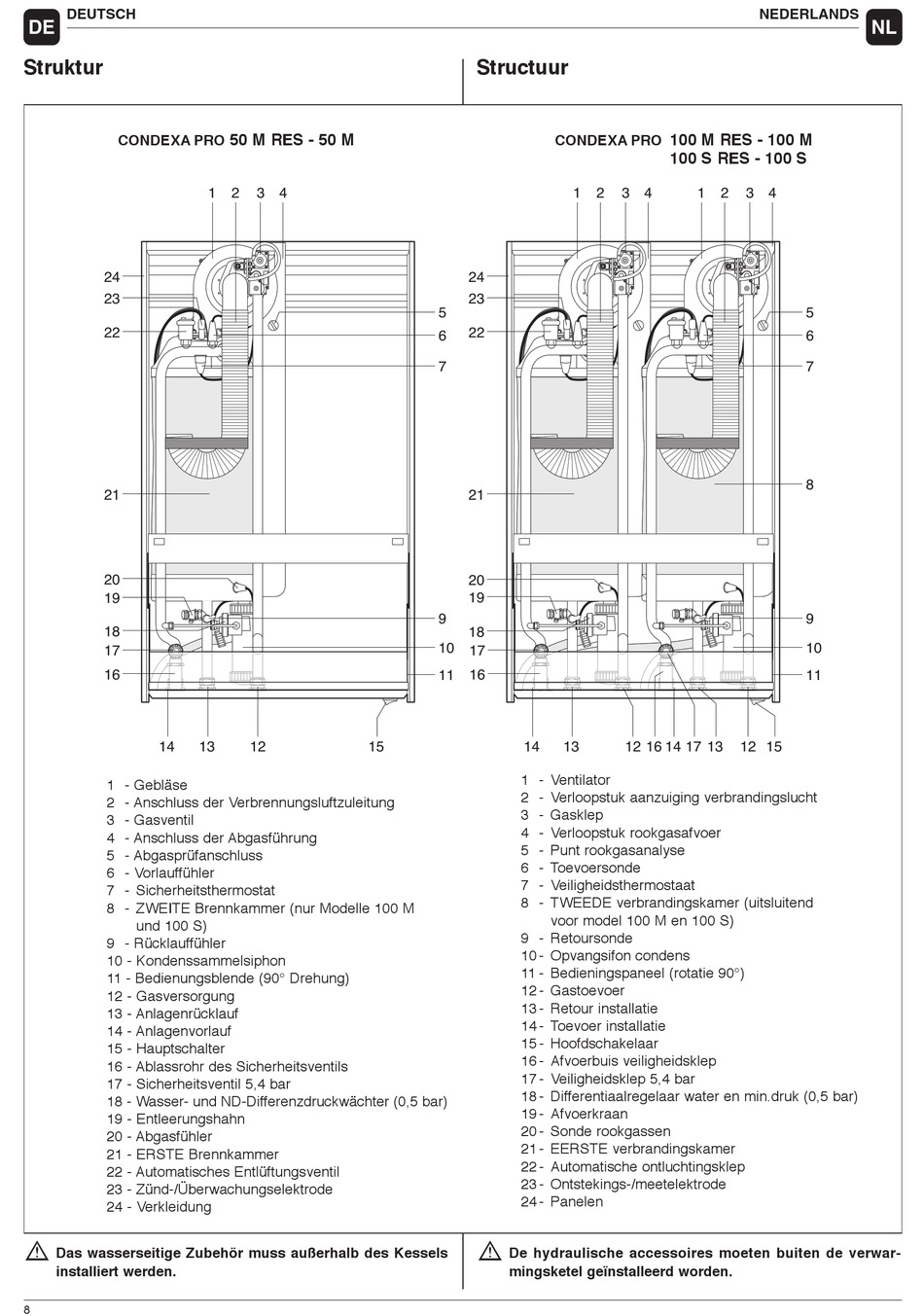

Struktur
CONDEXA PRO
24
23
22
21
20
19
18
17
16
14
13
1 - Gebläse
2 - Anschluss der Verbrennungsluftzuleitung
3 - Gasventil
4 - Anschluss der Abgasführung
5 - Abgasprüfanschluss
6 - Vorlauffühler
7 - Sicherheitsthermostat
8 - ZWEITE Brennkammer (nur Modelle 100 M
und 100 S)
9 - Rücklauffühler
10 - Kondenssammelsiphon
11 - Bedienungsblende (90° Drehung)
12 - Gasversorgung
13 - Anlagenrücklauf
14 - Anlagenvorlauf
15 - Hauptschalter
16 - Ablassrohr des Sicherheitsventils
17 - Sicherheitsventil 5,4 bar
18 - Wasser- und ND-Differenzdruckwächter (0,5 bar)
19 - Entleerungshahn
20 - Abgasfühler
21 - ERSTE Brennkammer
22 - Automatisches Entlüftungsventil
23 - Zünd-/Überwachungselektrode
24 - Verkleidung
b
Das wasserseitige Zubehör muss außerhalb des Kessels
installiert werden.
8
50 M RES - 50 M
1
2
3 4
12
15
Structuur
CONDEXA PRO
1
2
24
23
5
22
6
7
21
20
19
9
18
10
17
16
11
14
13
1 - Ventilator
2 - Verloopstuk aanzuiging verbrandingslucht
3 - Gasklep
4 - Verloopstuk rookgasafvoer
5 - Punt rookgasanalyse
6 - Toevoersonde
7 - Veiligheidsthermostaat
8 - TWEEDE verbrandingskamer (uitsluitend
voor model 100 M en 100 S)
9 - Retoursonde
10 - Opvangsifon condens
11 - Bedieningspaneel (rotatie 90°)
12 - Gastoevoer
13 - Retour installatie
14 - Toevoer installatie
15 - Hoofdschakelaar
16 - Afvoerbuis veiligheidsklep
17 - Veiligheidsklep 5,4 bar
18 - Differentiaalregelaar water en min.druk (0,5 bar)
19 - Afvoerkraan
20 - Sonde rookgassen
21 - EERSTE verbrandingskamer
22 - Automatische ontluchtingsklep
23 - Ontstekings-/meetelektrode
24 - Panelen
b
De hydraulische accessoires moeten buiten de verwar-
mingsketel geïnstalleerd worden.
NEDERLANDS
100 M RES - 100 M
100 S RES - 100 S
3 4
1
2
3 4
12 16
14
17
13
12 15
NL
5
6
7
8
9
10
11
