Anmerkungen zum Betrieb
Dem Schaltfeld der Heizeinheiten CONDEXA PRO 50 M RES, 50
M, 100 M RES und 100 M unterliegen:
- Die
Vorrangfunktion
Warmwasser
Warmwasseranforderung die Master Platine ebenfalls den Hoch-
bzw. Niedertemperaturkreis beschalten kann.
- Die selbst im Modus Standby aktivierte Frostschutzfunktion, die
bei Abfall der Sammelrohrtemperatur unter 5 °C die Pumpe im
Hochtemperaturkreis sowie die Kreispumpe starten lässt.
Bei
Installation
des
die Pumpen auf einer Außentemperatur unter 3 °C ein.
Falls die Sammelrohrtemperatur nach 10 Minuten unter 5 °C
liegen sollte, arbeitet ein Brenner solange mit Höchstleistung,
bis die Temperatur im Sammelrohr 20 °C erreicht hat.
Liegt die Sammelrohrtemperatur nach 10 Minuten über 5 °C bei
einer Außentemperatur unter 3 °C, so bleibt der Pumpenbetrieb
solange aufrecht, bis die Außentemperatur den genannten Wert
übersteigt.
- Die
Wärmeableitfunktion:
Niedertemperaturkreises bleiben 5 Minuten lang nach Abschalten
des letzten Brenners in Betrieb. Das 2-Wege-Ventil schließt mit
einer Verzögerung von 6 Minuten nach Abschaltung des Brenners.
Bei Abstellen des letzten Brenners schließt das Ventil erst dann,
wenn keine Anforderung des Raumthermostats mehr vorliegt.
- Die Kaskadenschaltfunktion: zur Steuerung der vom System abge-
gebenen Leistung besteht die Möglichkeit, zwischen der min. und
max. Anzahl zugeschalteter Brenner zu wählen.
- Die
Ein/Aus
Regelfunktion:
Kaskadenschaltung beinhalten eine Funktion zur Begrenzung der
Brennerein- und -Abschaltung für den Fall geringen Wärmebedarfs.

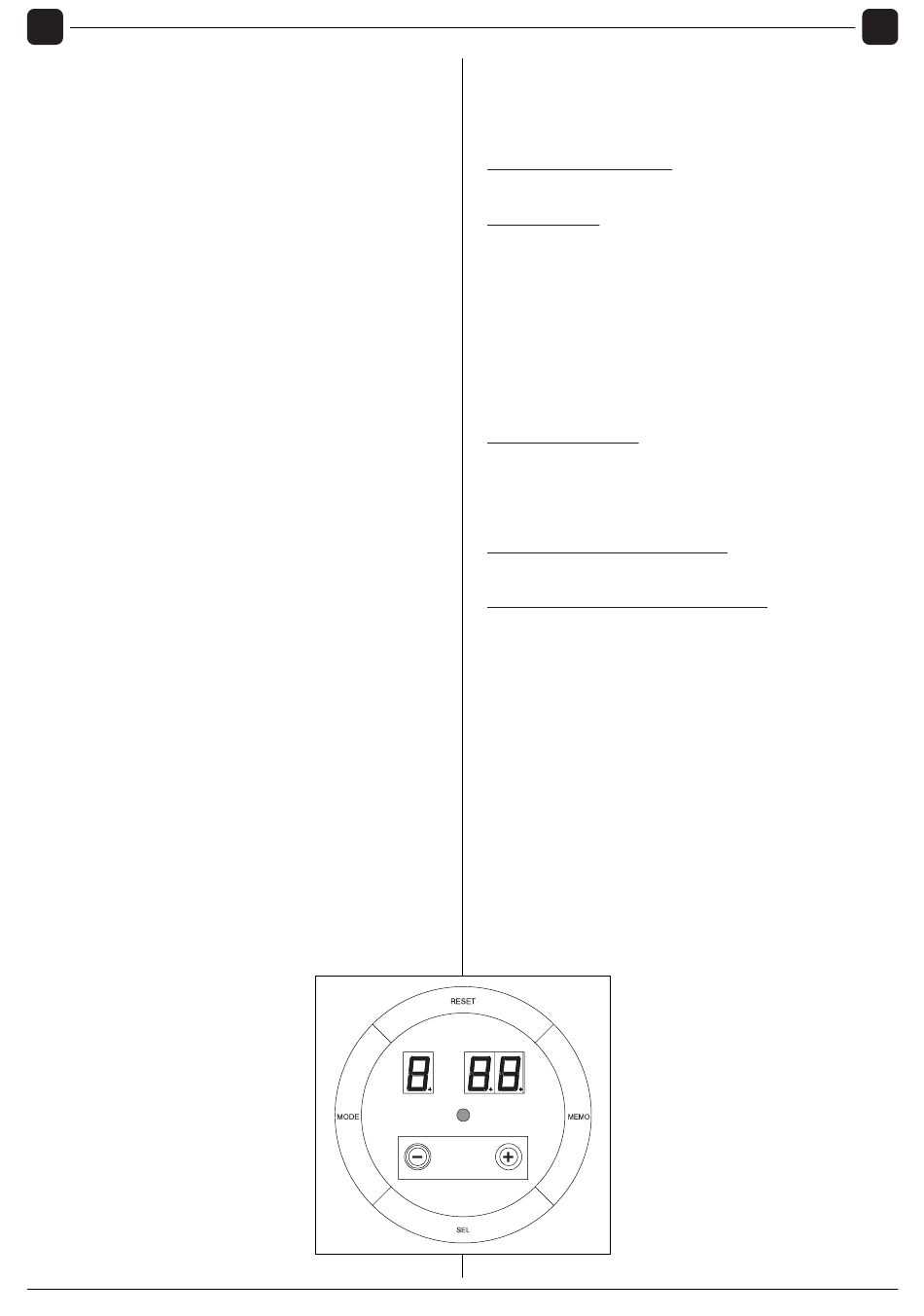

Benutzeroberfläche
Die Tasten an der Bedienungsblende der Heizeinheit CONDEXA
PRO 50 M RES, 50 M und 100 M haben unterschiedliche
Funktionen. Die Kombination von 2 Tasten kann so zum Beispiel
nur einer Funktion entsprechen. Oder die Einschaltung einer
Funktion erfolgt durch Antippen der Taste und ca. 5 s langes
Warten.
RESET
Zum Entsperren der Platine nach Auslösung einer permanenten
Störabschaltung.
MODE
Zum
Abrufen
des
Parameterbearbeitung und des Modus
Monitor der einzelnen Einheiten.
SEL
Zum Anzeigen des Betriebsstatus der von
der Master Platine gesteuerten Kreise.
+
-
e
Zum Auf- bzw. Abrollen eines bestimmten
Wertes.
MEMO
Zum Speichern neuer Werteingaben.
20
wobei
im
Fall
Außenfühlers
schalten
die
Pumpen
des
Hoch-
beide
Möglichkeiten
Modus
Opmerkingen betreffende de functies
Het bedieningspaneel van de verwarmingsketel CONDEXA PRO
50 M RES, 50 M, 100 M RES en 100 M beschikt over:
einer
- De prioritaire sanitaire functie, die erin voorziet dat bij vraag naar
sanitair warm water, de Masterkaart tevens het lage of hoge tem-
peratuurcircuit kan dienen.
- De antivriesfunctie, tevens actief in stand-by, die zorgt voor starten van
de circulatiepomp van het hoge temperatuurcircuit en de ringcircula-
tiepomp wanneer de collectortemperatuur onder de 5°C daalt.
sich
Wanneer er in een externe sonde is voorzien starten de circulatie-
pompen wanneer de buitentemperatuur onder de 3°C daalt.
Wanneer na 10 minuten de collectortemperatuur minder dan 5°C
bedraagt start er een brander met maximaal vermogen en blijft hij
functioneren totdat de collectortemperatuur 20°C bedraagt.
Wanneer de collectortemperatuur na 10 minuten meer dan 5°C en
de buitentemperatuur minder dan 3°C bedraagt blijven de circula-
tiepompen werken totdat de buitentemperatuur boven die waarde
komt.
und
- De functie warmteafvoer: de pompen van het hoge en lage tempe-
ratuurcircuit blijven nog 5 minuten werken nadat de laatste brander
is uitgeschakeld. Nadat de brander is uitgeschakeld verstrijkt er
een wachttijd van 6 minuten voordat de tweewegklep sluit. Nadat
de laatste brander is uitgeschakeld gaat de klep pas dicht wanneer
de omgevingsthermostaat niet meer om warmte vraagt.
- De functie beheer cascadeschakeling: om de door het systeem
afgegeven warmte te beheren kan gekozen worden tussen het
min. en max. aantal ingeschakelde branders.
der
- De functie beheer inschakeling/uitschakeling: bij beide modi voor
cascadeschakeling is er voorzien in een functie ter beperking van
in- en uitschakelen van de branders, voor gevallen waarin er wei-
nig vraag naar warmte is.
Gebruikersinterface
De toetsen van het bedieningspaneel van de verwarmingsketel
CONDEXA PRO 50 M RES, 50 M, 100 M RES en 100 M hebben
verschillende functies. Een combinatie van twee toetsen komt
bijvoorbeeld overeen met een enkele functie. Of een functie wordt
geactiveerd door even op de toets te drukken of ongeveer 5 s te
wachten.
RESET
Voor deblokkeren van de elektronische kaart nadat er permanent
blokkering heeft plaatsgevonden.
NEDERLANDS
MODE
Voor toegang tot de modus om de parame-
ters te wijzigen en de modus Bewaking voor
de afzonderlijke units.
SEL
Voor weergave van de bedrijfsstatus
van de verschillende circuits die door de
Masterkaart beheerd worden.
+
-
en
Voor verhogen of verlagen van een bepaal-
de waarde.
MEMO
Voor opslaan van de nieuwe waarden.
NL
