Regelung der betriebsparameter
Mit den Betriebsparametern lassen sich der Heizbetrieb für
Hoch- und Niedertemperaturkreise sowie die Betriebsart
Warmwasserbereitung in Abhängigkeit der Anlagenerfordernisse
einstellen.
Die ersten drei Parameter sind auch auf Betreiberebene zugän-
glich, bei den weiteren ist die Passworteingabe erforderlich ("22",
siehe "Modus programmierung für installateur" Seite 24).
Mit der Taste "SEL" werden zum Zugriff auf die Betreiberparameter
die entsprechenden Werte nacheinander angezeigt.
- Vorlauftemperatur T1 des
Hochtemperaturkreises
- Temperatur des Warmwasserkreises T3
- Vorlauftemperatur des
Niedertemperaturkreises bzw. Ringkreises T6
Bearbeitung der entsprechenden Sollwerte:
- Durch Drücken der Taste "MODE" erscheint der betreffende Werte
und die zwei rechten Stellen blinken.
- "+/-" solange drücken, bis der gewünschte Wert erreicht ist. Den
neuen Wert mit Taste "MEMO" speichern. Der Anzeigewert blinkt
nicht mehr und wird nach 3 s übernommen.
Die detaillierte Beschreibung sämtlicher Parameter und der wer-
kseitigen Vorgaben findet sich auf "Parameterliste" Seite 60.
Einstellung der heizparameter
Zum Heizbetrieb lassen sich folgende Funktionen einstellen:
1 Setpoint_T_CH_High
Sollwert des Hochtemperaturkreises (Parameter 1)
Bei Einstellung der Betriebsart mit "Festpunkt" (Par. 14=CH_
type_high=0) ist dies die anzusteuernde Temperatur.
Bei Einstellung der Betriebsart mit "witterungsgeführ-
ter Regelung" (Par. 14=1) ist dies die max. anzusteuernde
Temperatur bei min. Außentemperatur (T_out_min=par. 37, auf
0°C voreingestellt).
Der Parameter 18 (T_ch_high_foot, auf 50°C voreingestellt)
legt den Mindestsollwert bei max. Außentemperatur fest (T_
out_max,
auf
18°C voreinge-
stellt).
Auf 70°C vorein-
gestellt und nach
oben durch Par.
17 begrenzt (T_
ch_high_limit, auf
80°C
voreinge-
stellt).

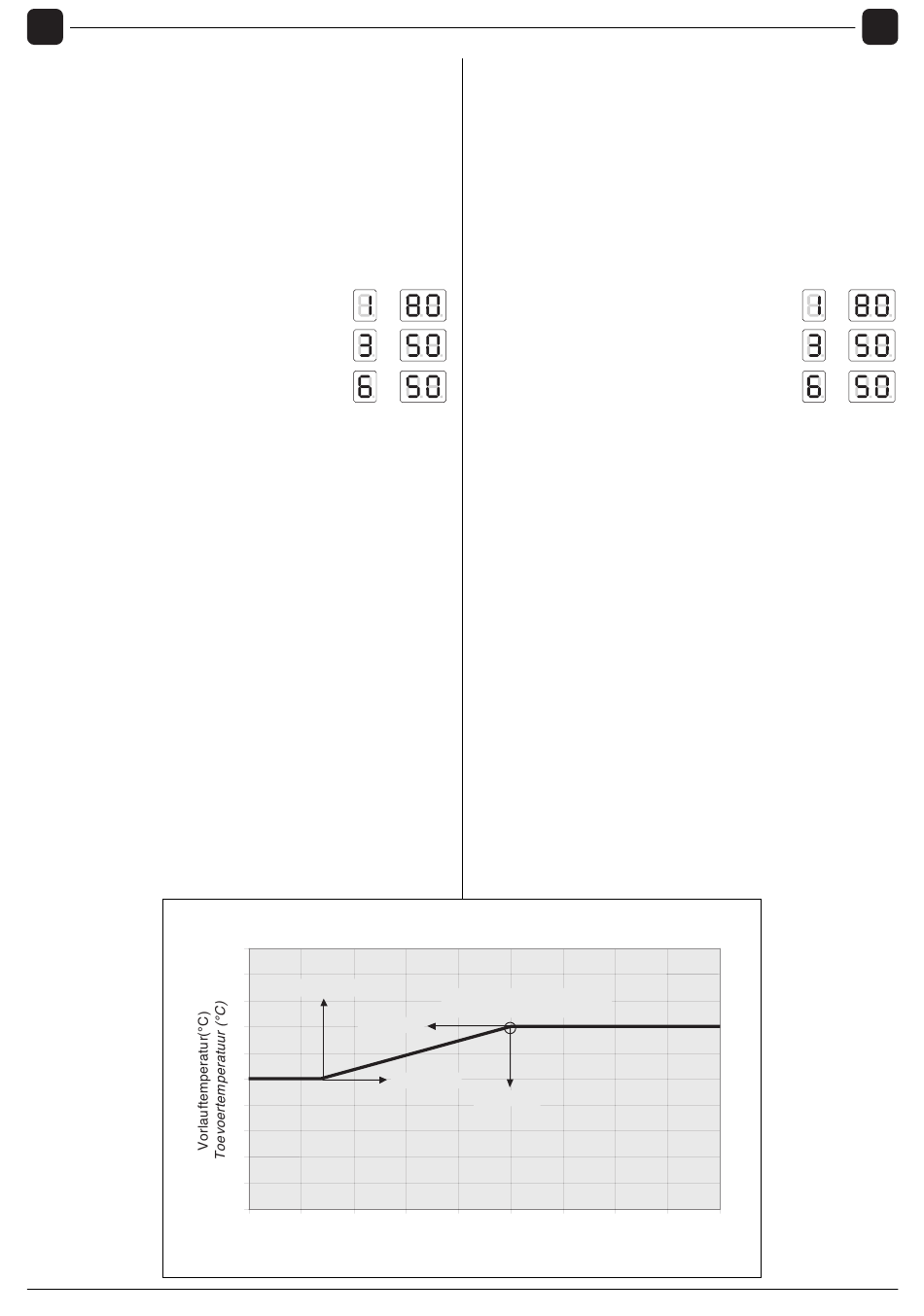

HEIZKURVE - HOCHTEMPERATURKREIS
KLIMAATKROMME - Circuit HOGE TEMPERATUUR
100
90
T_CH_High_foot
80
T_out_min
70
60
T_out_max
50
40
30
20
10
0
25
20
15
Instellen van de functionele parameters
Door instellen van de functionele parameters kan de verwar-
mingsfunctie voor het hoge- en lage temperatuurcircuit en voor
sanitair warm water geregeld worden op grond van de behoeften
van de installatie.
De eerste drie parameters zijn toegankelijk via het gebruikersnive-
au, voor de overige moet het wachtwoord ingevoerd worden ("22",
zie "Programmeermodus voor de installateur" pag. 24).
Voor toegang tot de gebruikersparameters de toets "SEL" indrukken;
achtereenvolgens worden de volgende waarden weergegeven:
- Toevoertemperatuur T1 van het hoge tempe-
ratuurcircuit.
- Temperatuur sanitair watercircuit T3.
- Toevoertemperatuur lage temperatuurcircuit
of ringcircuit T6.
Ga als volgt te werk om de betreffende setpoints te wijzigen:
- Druk op de toets "MODE"; de betreffende waarde wordt weergege-
ven en beide cijfers rechts knipperen.
- Druk op "+/-" tot de gewenste waarde is bereikt. Druk op "MEMO"
om de nieuwe waarde in het geheugen op te slaan. De afgebeelde
waarde houdt op met knipperen en is na 3 s van kracht.
De gedetailleerde beschrijving van alle op de fabriek ingestelde
parameters en waarden treft u aan op "Parameterlijst" pag. 60.
Instelling van de verwarmingsparameters
Voor de verwarming kunnen onderstaande functies ingesteld worden:
1 Setpoint_T_CH_High
Setpoint hoge temperatuurcircuit (parameter 1)
Wanneer de bedrijfsmodus wordt ingesteld op "vast punt"
(par. 14=CH_type_high=0), betreft het de streeftemperatuur.
Wanneer de bedrijfsmodus wordt ingesteld met "klimaatregeling"
(par. 14=1) , betreft het de max. streeftemperatuur bij min. bui-
tentemperatuur (T_out_min=par. 37, vooringesteld op 0°C).
Parameter 18 (T_ch_high_foot, vooringesteld op 50°C) bepaalt
het min. setpoint bij max. buitentemperatuur (T_out_max, voo-
ringesteld op 18°C).
Max. Wärmebedarf
Max. warmtebehoefte
T_CH_High
10
5
0
-5
Außentemperatur (°C)
Buitentemperatuur (°C)
NEDERLANDS
Vooringesteld op
70° en met boven-
ste
bepaald in par. 17
(T_ch_high_limit,
vooringesteld op
80°C).
-10
-15
-20
NL
grenswaarde
45
